2.

Disimballaggio e Controllo

Disimballare accuratamente la valvola ed esaminare gli articoli contenuti nella scatola.
Essa contiene:
•
il gruppo valvola
•
la staffa per la valvola
•
la guida dell'utente
•
il tubo flessibile per l'aria compressa.
3.

Descrizione

La valvola a mini-spola della serie TS5320 è concepita per erogare, con depositi
estremamente precisi, materiale di viscosità medio-bassa sotto forma di dosi e gocce di
dimensioni variabili. Il ritorno a molla interno rende la valvola indicata per l'uso con
qualsiasi tipo di centralina tempo/pressione. La regolazione della corsa consente
all'operatore di determinare con precisione il livello di "risucchio". La struttura compatta
della valvola TS5322 offre molta flessibilità nel montaggio e facilità d'integrazione nelle
applicazioni automatizzate.
4.

Teoria di funzionamento

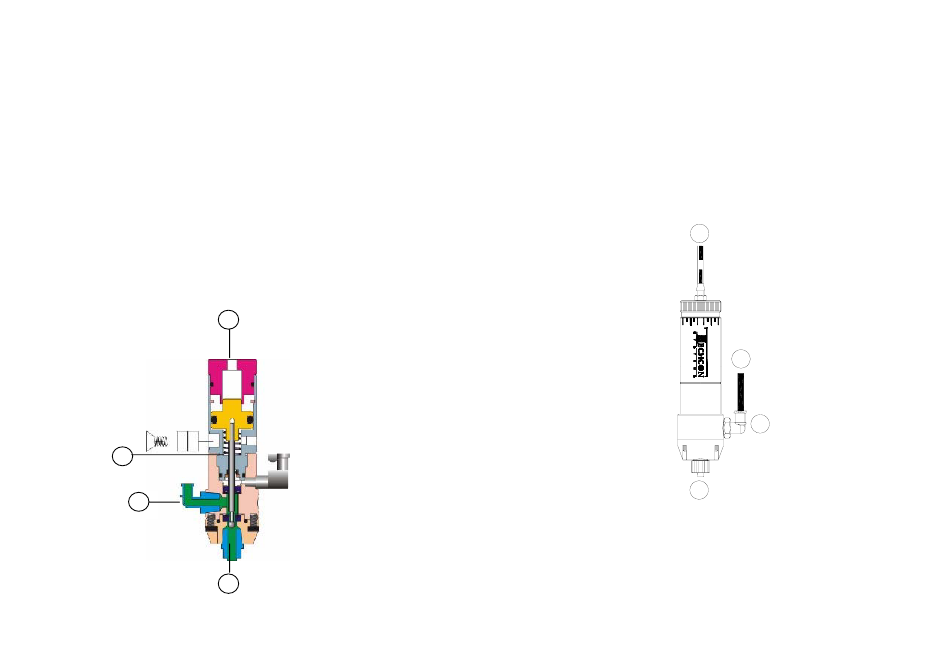

Le valvole a mini-spola della serie TS5322 sono valvole a spola normalmente chiuse a
risucchio regolabile. Immettendo aria compressa a 70 psi 4.8 bar attraverso la porta
(1), la spola (2) si sposta in avanti consentendo in questo modo al fluido di scorrere
dalla porta d'ingresso (3) a quella d'uscita del materiale (4).
Quando la pressione dell'aria compressa viene scaricata, la spola ritorna in posizione
chiusa, assicurando così l'interruzione rapida ed a prova di guasto del flusso del fluido.
2
3
Figura 2.0
Techcon Systems is an OK International Brand
Copyright © All Rights Reserved • TS941 Rev 04/04
39
1
4
5.

Istruzioni per l'Installazione

•
Collegare il tubo di alimentazione del serbatoio del fluido (1) alla porta
d'ingresso della valvola (2).
•
Collegare il tubo flessibile dell'aria (3) alla centralina di comando o ad un
altro dispositivo pneumatico utilizzato per il controllo della valvola.
•
Collegare un ugello adeguato (4) alla porta di uscita del fluido.
•
Impostare la pressione della centralina a 4.8 bar.
•
Regolare la pressione del serbatoio del fluido senza superare 34.5 bar.
•
Controllare la tenuta di tutti i collegamenti.
• Posizionare un contenitore sotto l'uscita della valvola ed attivare •
quest'ultima fino a quando il fluido non fuoriesce uniformemente.
La quantità di fluido che fluisce attraverso la valvola è determinata:
•
dal tempo di apertura della valvola
•
dalla pressione del serbatoio del fluido
•
dalle dimensioni dell'ugello
3
4
Figura 3.0
