1. Spezifikationen
Größe: 102 mm Länge x 28 mm Durchmesser (4,0" x
1,12")
Gewicht: TS5322 = 139 g (0,31 lb)
TS5322D = 119g (0,26 lb)
Materialeinlass: 1/8" NPT Innengewinde
Materialauslass: /8" NPT Innengewinde
Drucklufteingang: 10 - 32 UNF
Haltebohrung: -20 UNC-2B
Maximaler Materialdruck: 34,5 bar (500 psi)
Mindest-Luftdruck: 4,9 bar (70 psi)
Benetzte Teile: TS5322 = 303 Edelstahl, eloxiertes Aluminium,
Teflon®, EPR
TS5322D = 303 Edelstahl, Delrin, Teflon®, EPR
Betriebsfrequenz: mehr als 500 Zyklen/Min.
Durchflussrate bei 100 psi
(Wasser): 2.700 ml/min.
Material-Viskosität: bis zu 1.000.000 Cps
1/8 NPT
MATERIALAUSLASS
RÄNDELSCHRAUBE

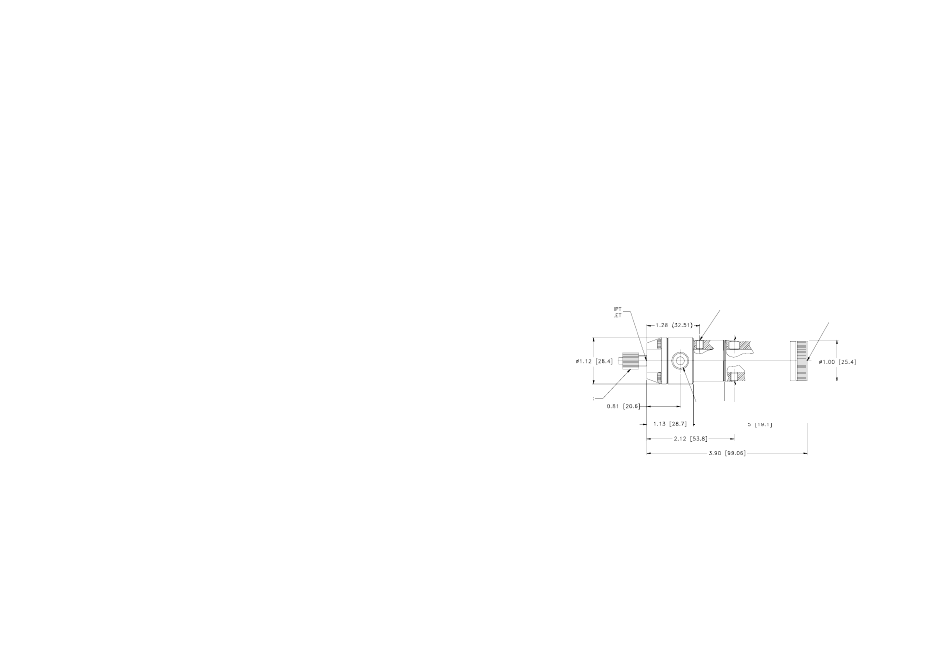

Die Abmessungen verstehen sich in Zoll (mm)
Abb. 1.0
Techcon Systems is an OK International Brand
Copyright © All Rights Reserved • TS941 Rev 04/04
14
10-32 UNF
OPTIONALER ÖLANSCHLUSS
10-32 UNF
DRUCKLUFTEIN
1/4-20
GANG
MONTAGBOHR
UNG
10-32 UNF OPTIONALER
DRUCKLUFTEINGANG
FÜR SCHLIEßVORGANG
1/8 NPT
MATERIA
LEINLASS
