2. Auspacken und überprüfen
Packen Sie das Ventil vorsichtig aus und überprüfen den Inhalt des Kartons.
Dazu gehören:
•
Ventil
•
Montagewinkel
•
Benutzerhandbuch
•
Ventil-Druckluftschlauch
3.

Beschreibung

Das Mini-Kolbenventil der Serie TS5320 wurde für Material mit mittlerer bis hoher
Viskosität entwickelt und gewährleistet eine präzise Dosierung unterschiedlich großer
Dosierpunkte und -linien. Das Ventil ist optimal für den Einsatz beliebiger Controller
ausgelegt. Ein kurzer Öffnungshub sorgt für ein schnelles Schließen. Die
Feineinstellung des Rückhaltevacuuums erfolgt über eine Rändelschraube, die sich am
Drucklufteingang befindet. Durch die kompakte Konstruktion kann das TS5322 flexibel
und einfach in automatisierte Anwendungen integriert werden.
4.

Funktionsweise

Das TS5322 ist ein geschlossenes Kolbenventil mit einstellbarem Rückhaltevakuum.
Die durch die Rändelschraube (1) eintretende Druckluft von 4,8 4,9 bar (70 psi) drückt
die Kolbeneinheit (2) nach vorn und öffnet den Materialweg vom Einlass (3) zum
Auslass (4).
Wird die Druckluftzufuhr unterbrochen, kehrt der Kolben in die geschlossene Position
zurück und gewährleistet so eine schnelle und sichere Unterbrechung des
Materialflusses.
2
3

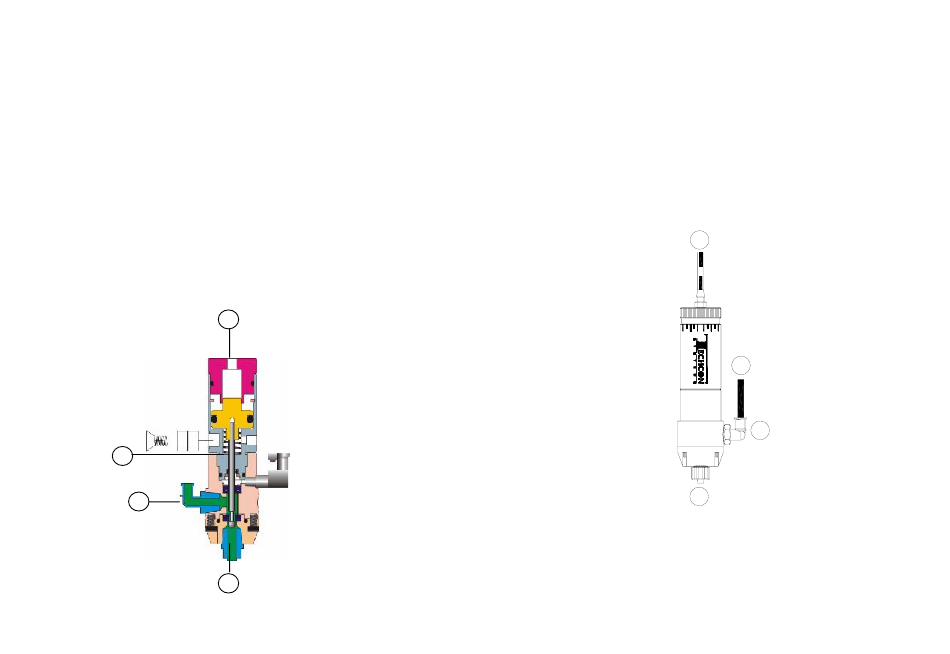

Abb. 2.0
