Afstelwerkzaamheden

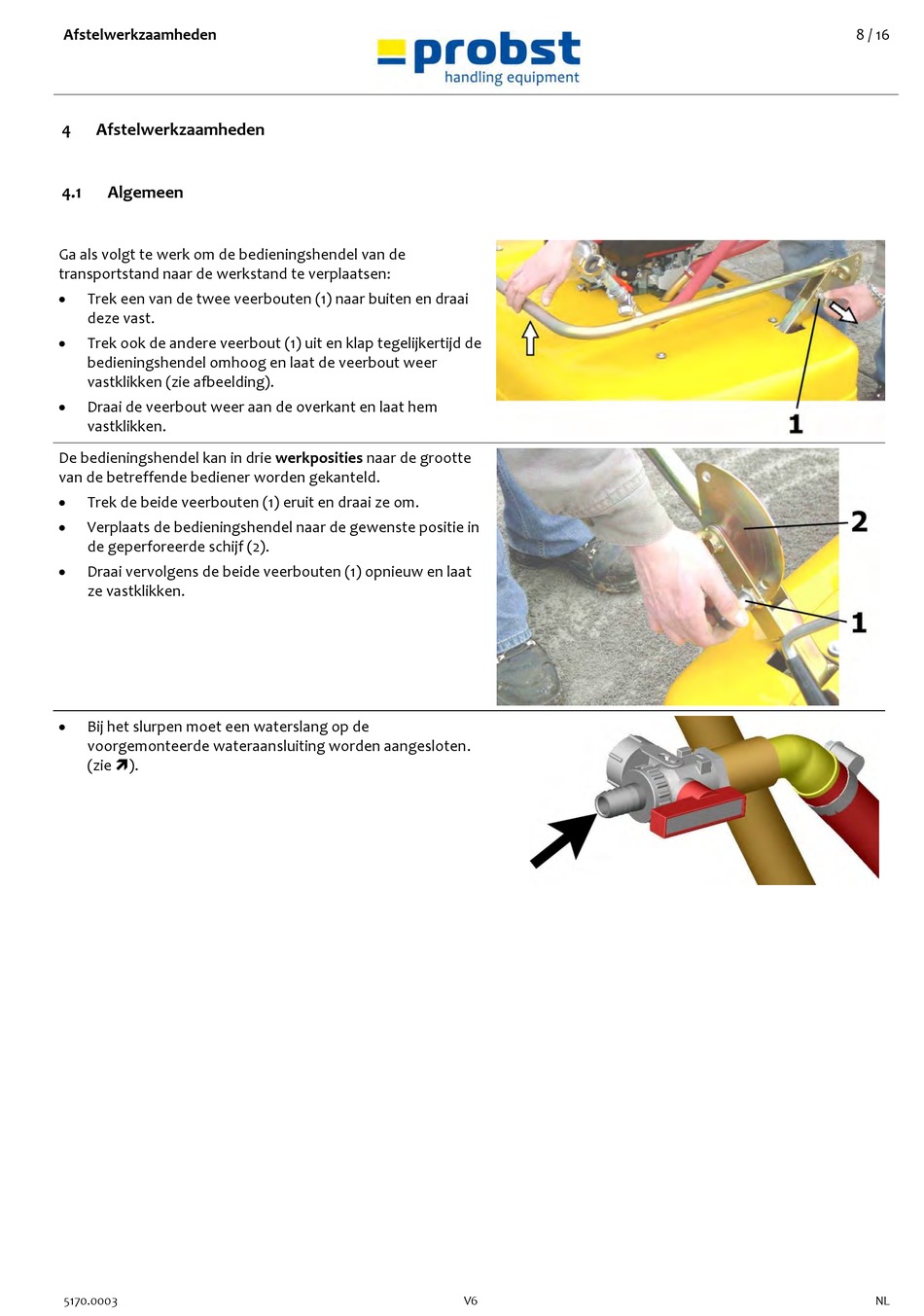

4 Afstelwerkzaamheden
4.1

Algemeen

Ga als volgt te werk om de bedieningshendel van de
transportstand naar de werkstand te verplaatsen:
•
Trek een van de twee veerbouten (1) naar buiten en draai
deze vast.
•
Trek ook de andere veerbout (1) uit en klap tegelijkertijd de
bedieningshendel omhoog en laat de veerbout weer
vastklikken (zie afbeelding).
•
Draai de veerbout weer aan de overkant en laat hem
vastklikken.
De bedieningshendel kan in drie werkposities naar de grootte
van de betreffende bediener worden gekanteld.
•
Trek de beide veerbouten (1) eruit en draai ze om.
•
Verplaats de bedieningshendel naar de gewenste positie in
de geperforeerde schijf (2).
•
Draai vervolgens de beide veerbouten (1) opnieuw en laat
ze vastklikken.
•
Bij het slurpen moet een waterslang op de
voorgemonteerde wateraansluiting worden aangesloten.
(zie ).
5170.0003 V6
8 / 16
NL
