Meinberg IMS-VSG181 Setup-Anleitung
Vorschau ausblenden
Andere Handbücher für IMS-VSG181:
- Installations-handbuch (20 Seiten) ,
- Installations-handbuch (29 Seiten)
Verwandte Anleitungen für Meinberg IMS-VSG181
Inhaltszusammenfassung für Meinberg IMS-VSG181

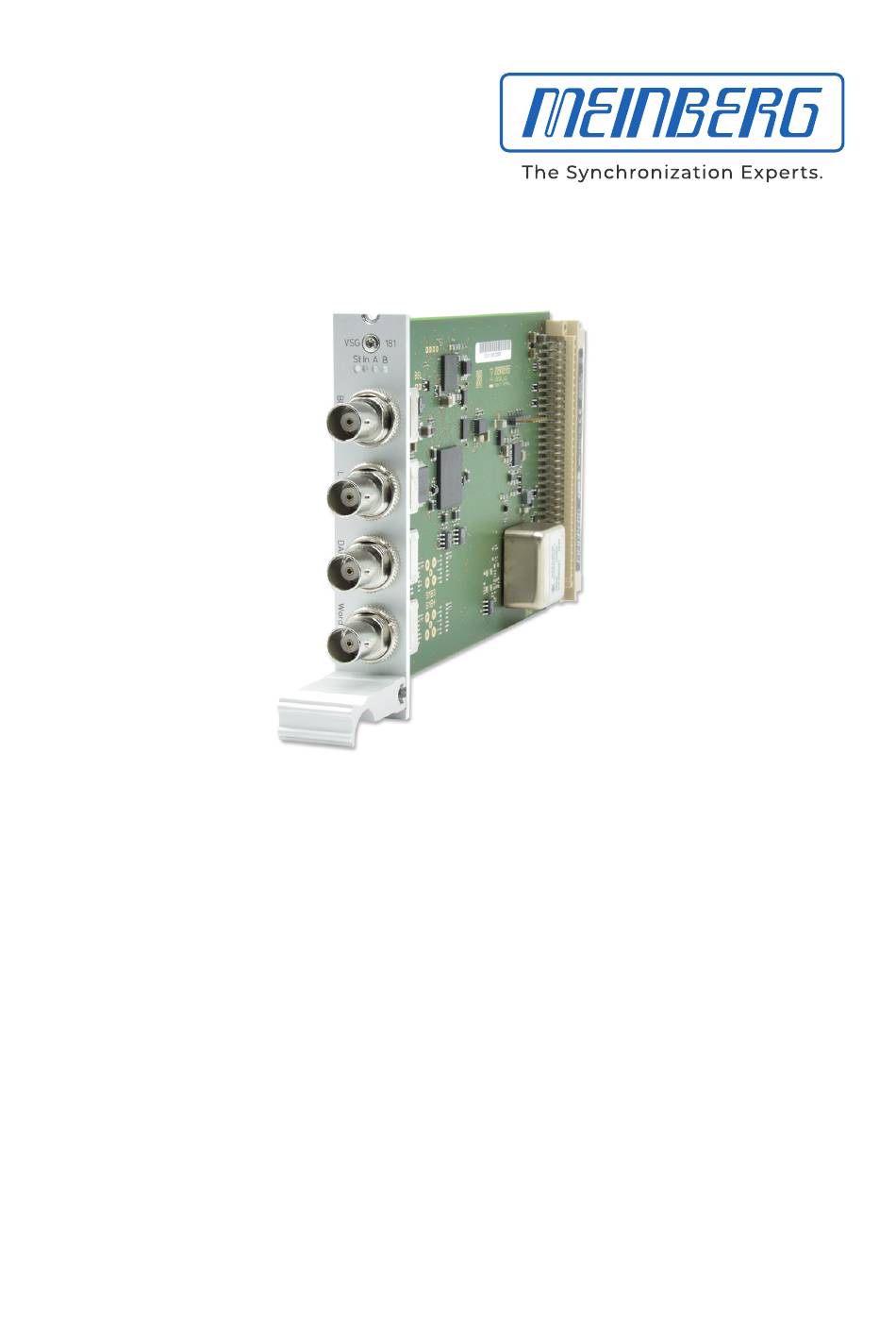

- Seite 1 SETUP GUIDE IMS-VSG181 Hot-Plug Modul 4. November 2021 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
Verkabelung ..........4 Frontanschl¨ u sse IMS-VSG181 Status-LEDs . -
Seite 4: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 25.01.2021 IMS-VSG181 Datum: 4. -
Seite 5: Einleitung
Produktes, stellt das LANTIME Firmware-Handbuch bereit. Download LTOS7 Firmware-Handbuch: http://www.mbg.link/docg-fw-ltos Kompatibilität Die IMS-VSG181 ist ein IMS-Modul, welches mit allen Systemen der IMS-Familie kompatibel ist. Zudem kann sie auf jedem Slot (MRI, ESI, I/O) eingesetzt werden. Datum: 4. November 2021 IMS-VSG181... -
Seite 6: Wichtige Sicherheitshinweise
Bitte bewahren Sie dieses Handbuch sorgfältig auf. Zielgruppe Dieses Handbuch richtet sich ausschließlich an Elektrofachkräfte oder von einer Elektrofachkraft unterwiesene Personen, welche mit den jeweils gültigen nationalen Normen und Sicherheitsregeln, insbesondere für die Errichtung von Starkstromanlagen, vertraut sind. IMS-VSG181 Datum: 4. November 2021... -
Seite 7: Vorbeugung Von Esd-Schäden
Bewahren Sie Baugruppen stets in EGB-Schutzhüllen auf. Diese EGB-Schutzhüllen müssen unbeschädigt sein. EGB-Schutzhüllen, die extrem faltig sind oder sogar Löcher aufweisen, schützen nicht mehr vor elektrostatischer Entladung. EGB-Schutzhüllen dürfen nicht niederohmig und metallisch leitend sein, wenn auf der Baugruppe eine Lithium-Batterie verbaut ist. Datum: 4. November 2021 IMS-VSG181... -
Seite 8: Versorgungsspannung
Öffnen Sie nie ein Netzteil, da auch nach Trennung von der Spannungsversorgung gefährliche Spannungen im Netzteil auftreten können. Ist ein Netzteil z.B. durch einen Defekt nicht mehr funktionsfähig, so schicken Sie es für etwaige Reparaturen an Meinberg zurück. Nichtbeachtung dieser Sicherheitshinweise kann zu ernsthaften Personen- und Sachschäden führen. Einbau, Inbetriebnahme und Bedienung des IMS-Systems dürfen nur von qualifziertem Fachpersonal durchgeführt wer-... -
Seite 9: Frontanschl¨ U Sse Ims-Vsg181
4 Frontanschl ¨ u sse IMS-VSG181 Datum: 4. November 2021 IMS-VSG181... -
Seite 10: Status-Leds
4 Frontanschlüsse IMS-VSG181 4.1 Status-LEDs St In A B Statusanzeige LED „St“: Status der IMS-VSG181-Betriebssystem LED „In“: Referenzsignal-Synchronisationsstatus LED „A“: Status des Black-Out-Ausgangs LED „B“: Status der LTC-Ausgänge (BNC und D-Sub-Anschlüsse) Die Status-LEDs „A“ und „B“ liefern lediglich eine Auskunft darüber, ob die Ausgänge im LANTIME-Web-Interface aktiviert und entsprechend konfiguriert worden sind. - Seite 11 Ausgang aktiviert, Regelung ist noch nicht „aufgewärmt“ (Grobregelung) Die Zustände der DARS- und Word Clock-Ausgänge werden durch die Status-LEDs nicht angezeigt. Status-Informationen zu diesen Signalausgängen ist dem LANTIME-Web-Interface zu entnehmen. Für weitere Informationen wird auf das Kapitel „Konfiguration der IMS-VSG181“ verwiesen. Datum: 4. November 2021 IMS-VSG181...
-
Seite 12: Blackburst Ausgang
4 Frontanschlüsse IMS-VSG181 4.2 Blackburst Ausgang Ausgangssignal: PAL, NTSC Blackburst mit VITC Support oder Tri-Level-Sync Signalpegel: 300 mV an 75 Ohm (unbalanced) Formate: Blackburst: PAL (SMPTE259M/ITU-R BT.470-6) NTSC (SMPTE170M/ITU-R BT.470-7) VITC (SMPTE12M-1/SMPTE ST309M) Tri-Level-Sync: 720p50 Hz (SMPTE296M3) 1080i25 Hz (SMPTE274M6) -
Seite 13: Word Clock Ausgang
TTL, 2,5 V an 75 Ohm Frequenzbereich: 24 Hz – 12.288 MHz Basisfrequenzen: 44.1 kHz und 48 kHz Skalierungsfaktor: 0.125, 0.25, 0.5, 1, 2, 4, 8, 16, 32, 64, 128, 256 Verbindungstyp: BNC-Buchse Kabel: Koaxial, geschirmt Datum: 4. November 2021 IMS-VSG181... -
Seite 14: Vor Der Inbetriebnahme
5 Vor der Inbetriebnahme 5.1 Lieferumfang Packen Sie die IMS-VSG181 aus und gleichen Sie den Lieferumfang mit der beiliegenden Packliste ab, um sicherzustellen, dass alle Komponenten vorhanden sind. Sollte etwas vom aufgeführten Inhalt fehlen, dann wen- den Sie sich bitte an unseren Vertrieb: sales@meinberg.de Überprüfen Sie das System auf Versandschäden. -
Seite 15: Systeminstallation
Hochfahren des LANTIME-Betriebssystems die Konfigu- ration einiger IMS-Module auf Werkseinstellung zurückgesetzt sein könnten! NTP-Dienst sowie der Zugriff auf das Webinterface werden bei gezogener CPU unterbrochen. Ebenso sind die Management- und Monitoring-Funktionen nicht mehr verfügbar. Datum: 4. November 2021 IMS-VSG181... -
Seite 16: Installation Hot-Plug-Fähiger Ims Module
Nichtbeachtung kann Schäden an dem Modul und am Gehäuse verursachen. Stellen Sie sicher, dass das Modul fest in der Anschlussleiste im Gehäuse eingerastet ist, bevor Sie die beiden Schrauben wieder befestigen. Sie können das eingesetzte Modul jetzt in Betrieb nehmen. Befestigungspunkte bei einem 1HE IMS System IMS-VSG181 Datum: 4. November 2021... -
Seite 17: Konfiguration Der Ims-Vsg181
7 Konfiguration der IMS-VSG181 In diesem Kapitel wird die initiale Inbetriebnahme eines IMS-VSG181 über das Webinterface beschrieben. 7.1 Konfiguration ¨ u ber das Webinterface Um die IMS-VSG181 zu konfigurieren, wählen Sie im Webinterface das Menü I/O-Konfig –> Konfiguration der Ausgänge. Black Burst —————————————————————————————————————————-... - Seite 18 7 Konfiguration der IMS-VSG181 Vertikaler Offset: Grob-Konfiguration des Phasenoffsets in Zeilen Horizontaler Offset: Fein-Konfiguration des Phasenoffsets in 10 ns-Schritten Timecode: Folgende Timecodes können ausgewählt werden: VITC VITC w. daily jam (nur NTSC) VITC w. daily jam and drop frame (nur NTSC) Zeitzone: Wählen Sie die gewünschte Zeitzone aus.
- Seite 19 Feld frei zu lassen. —————————————————————————————————————————- DARS: —————————————————————————————————————————- Ausgang: Digital Audio Out Signalart: DARS 48 kHz DARS 44,1 kHz Label: Sie haben die Möglichkeit eine individuelle Bezeichnung für den Ausgang einzutragen oder das Feld frei zu lassen. —————————————————————————————————————————- Datum: 4. November 2021 IMS-VSG181...
-
Seite 20: Word Clock
7 Konfiguration der IMS-VSG181 Word Clock: —————————————————————————————————————————- Ausgang: Studio Clock Out Status: Gesperrt Freigegeben Basisfrequenz: 44,1 kHz 48 kHz Multiplikator: Wählen Sie einen Multiplikator aus, mit dem die Basisfrequenz multipliziert werden soll. Das Ergebnis ergibt die Frequenz des Ausgangssignals. Label: Sie haben die Möglichkeit eine individuelle Bezeichnung für den Ausgang... -
Seite 21: Rohs Und Weee
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung muss es an den Hersteller übergeben wer- den. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. Datum: 4. November 2021 IMS-VSG181...
