33
T10FM

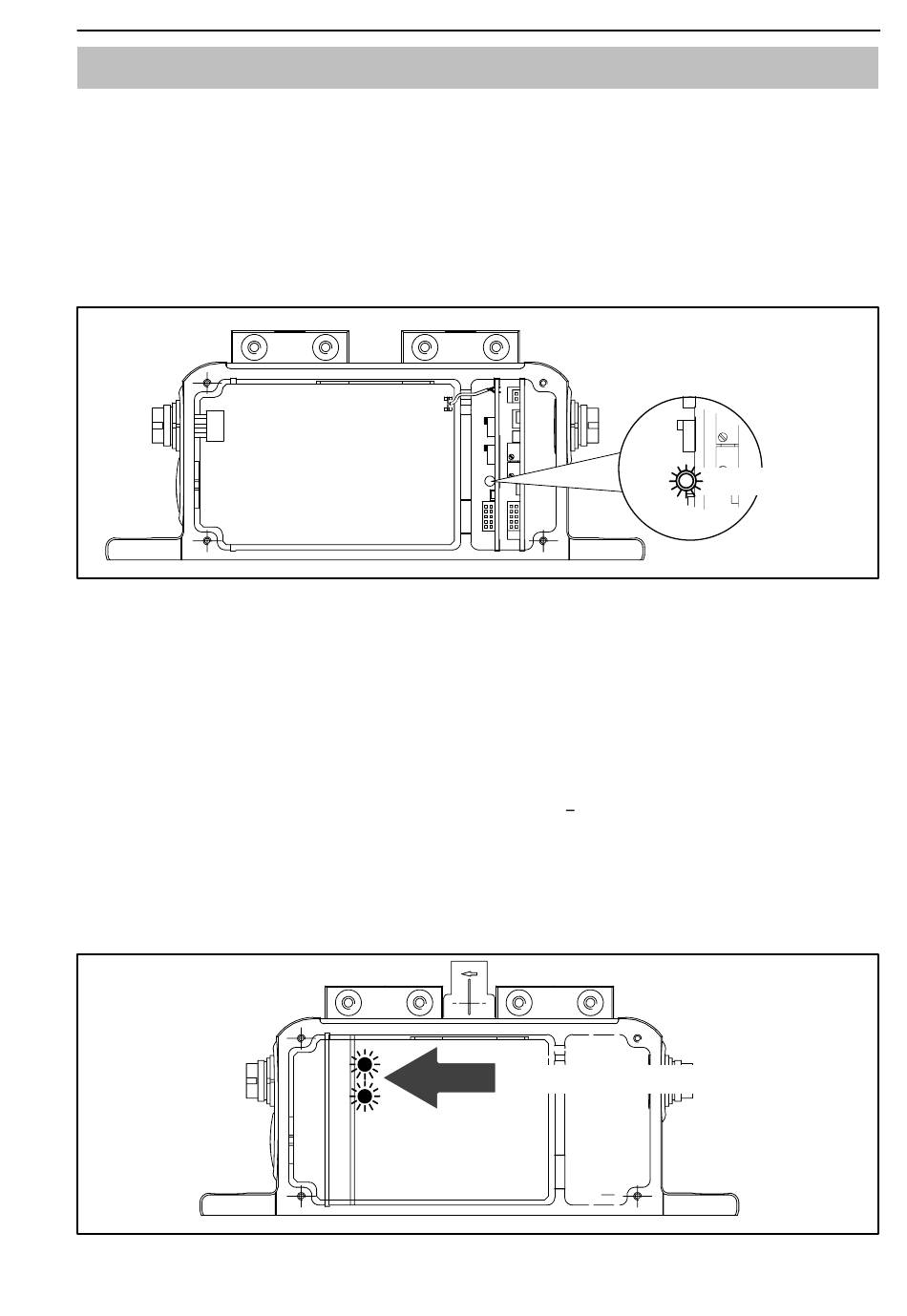

7.3 Funktionsprüfung
7.3.1 Energieübertragung
Wenn der Verdacht besteht, dass das Übertragungssystem nicht richtig arbei-
tet, kann nach Entfernen des Statordeckels die Funktion überprüft werden.
Wenn die LED leuchtet, sind Rotor und Stator richtig ausgerichtet und es liegt
keine Störung der Messsignalübertragung vor. Beim Auslösen des Kalibriersi-
gnals leuchtet die LED heller.
Kontroll-LED
Abb. 7.4: Funktionsprüfung der Energieübertragung
7.3.2 Ausrichtung des Drehzahlmoduls
Bei Bedarf können Sie die korrekte Funktion des Drehzahl-Messsystems prü-
fen.
1. Entfernen Sie den Gehäusedeckel des Stators.
1
2. Drehen Sie den Rotor mit mindestens 2 min
.
Wenn während der Drehung beide Kontroll-LEDs leuchten, ist das Drehzahl-
Messsystem korrekt ausgerichtet und voll funktionsfähig.
Grüne Kontroll-LEDs
Abb. 7.5: Kontroll-LEDs des Drehzahl-Messsystems
A0890-2.1 de
HBM
