Das Endstopp-System des DB6 basiert auf einem Puffer-Prinzip. Bei der Initialisierung muss die Länge
beachtet werden. Der Antrieb muss in der Lage sein, folgende Bewegungen durchzuführen:
Einfahrrichtung: Einbaumaß - Toleranzen – 5 mm
Ausfahrrichtung: Einbaumaß + Hublänge + Toleranzen + 5 mm

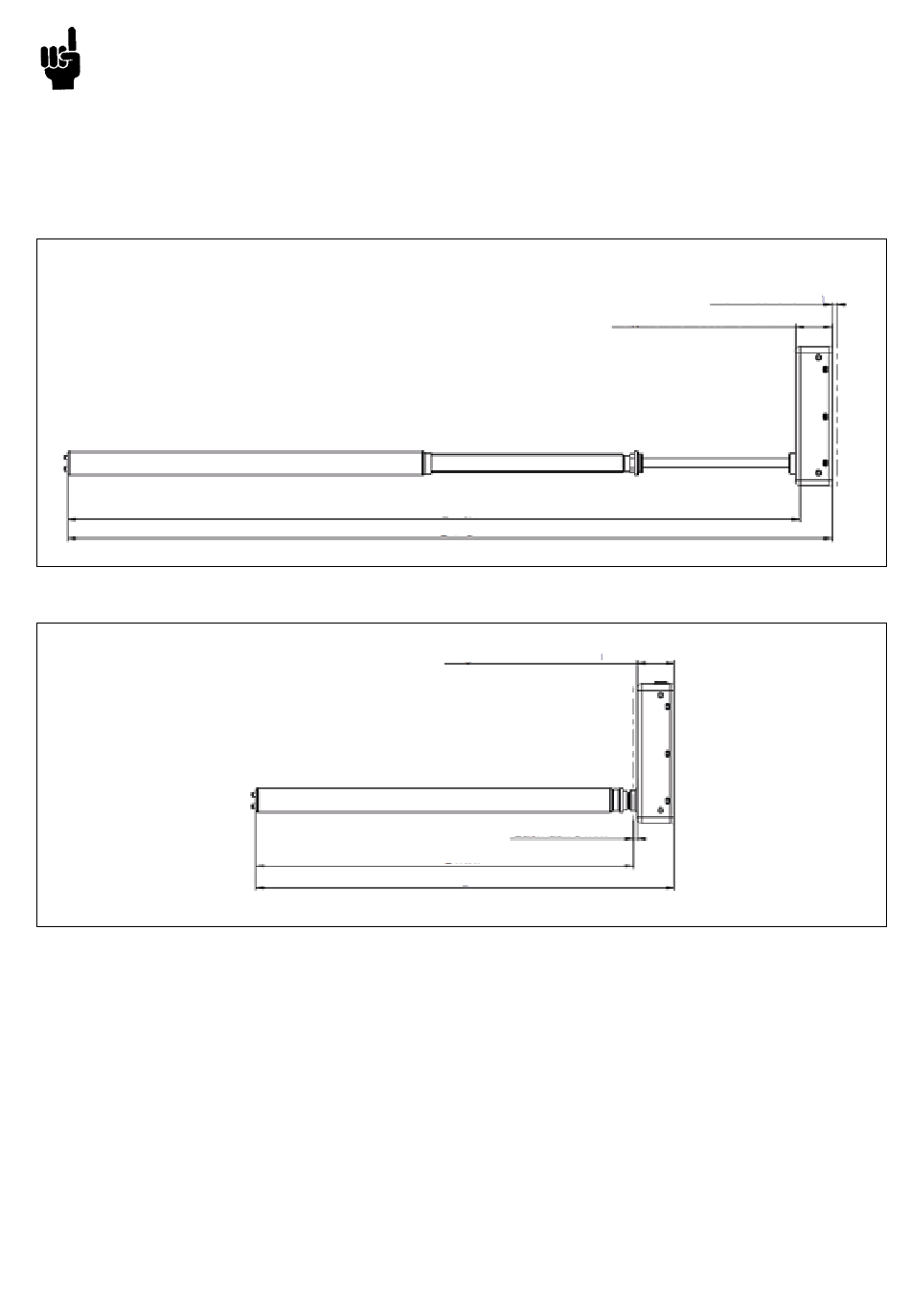

DB6 (komplett ausgefahren)
DB6 (komplett eingefahren)
L max
L + S
Höhe des Motorgehäuses: 46 mm
5 mm Spiel
L min.
L
Seite 16 von 32
Verfahren in Puffer: 5 mm
Höhe des Motorgehäuses: 46 mm
