Inhaltszusammenfassung für Schmidt SS 20.260

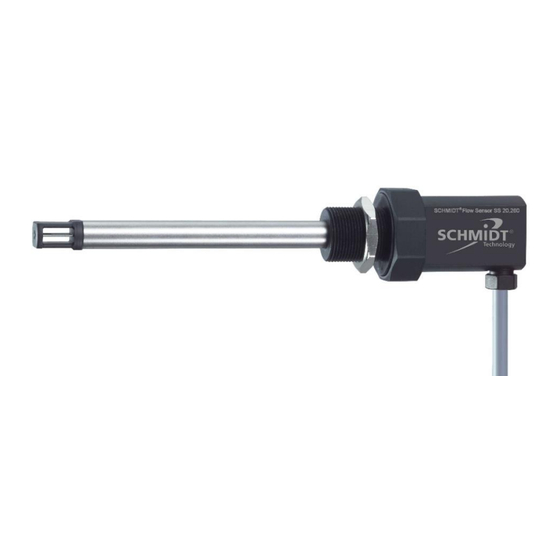

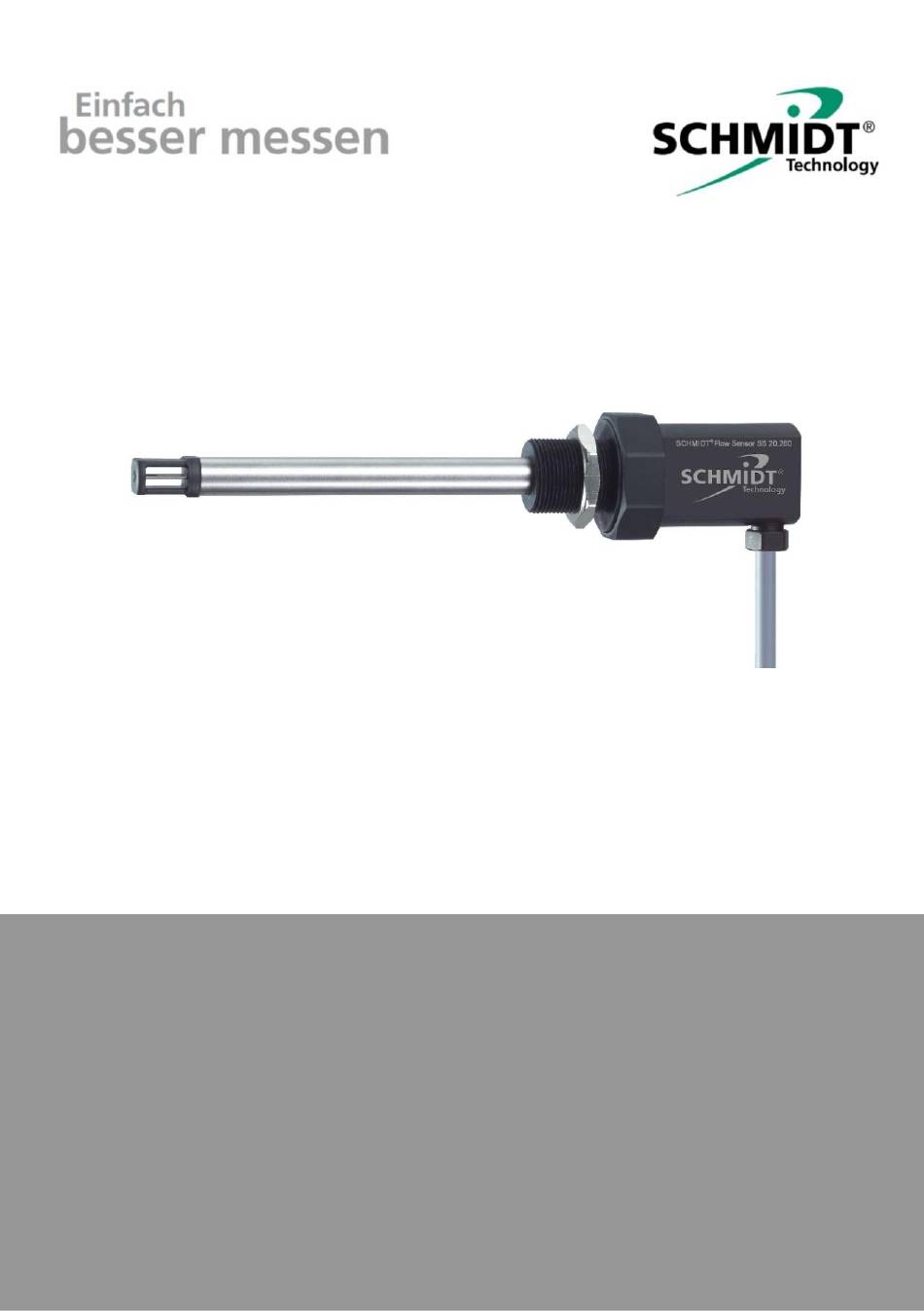

- Seite 1 ® SCHMIDT Strömungssensor SS 20.260 Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Signalisierung ................12 Inbetriebnahme ................14 Hinweise zum Betrieb ..............15 Service-Informationen ..............16 Technische Daten................18 Konformitätserklärung ..............19 Impressum: Copyright 2020 SCHMIDT Technology GmbH Alle Rechte vorbehalten Ausgabe: 508981.01H Änderungen vorbehalten Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.260... -
Seite 3: Wichtige Information
1 Wichtige Information Die Gebrauchsanweisung enthält alle erforderlichen Informationen für ® eine schnelle Inbetriebnahme und einen sicheren Betrieb von SCHMIDT Strömungssensoren: Diese Gebrauchsanweisung ist vor Inbetriebnahme des Gerätes voll- ständig zu lesen und mit Sorgfalt zu beachten. Bei Nichtbeachtung oder Nichteinhaltung kann für daraus entstan- dene Schäden ein Anspruch auf Haftung des Herstellers nicht geltend... -
Seite 4: Einsatzbereich
3 Montagehinweise Allgemeine Handhabung Bei dem Sensor SS 20.260 handelt es sich um ein Präzisionsinstrument mit hoher Messempfindlichkeit. Trotz der robusten Konstruktion des Sen- sorkopfs kann eine Verschmutzung des innenliegenden Sensorelements zu Messverfälschungen führen (siehe auch Kapitel 8). Bei Vorgängen wie Transport, Montage oder Ausbau des Sensors, die die Schmutzeinbrin- gung besonders fördern, sollte deshalb generell die von SCHMIDT Tech-... -
Seite 5: Störungsarmer Einbau
Einbauort des Sensors absolut gerade und ohne Störungsstellen (wie Kanten, Nähte, Krümmungen etc.) bereitgestellt wird (siehe Abbil- dung 2). Der Gestaltung der Auslaufstrecke muss ebenfalls Beachtung geschenkt werden, da Störungsstellen auch entgegen der Strömungs- richtung zu Turbulenzen führen. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.260 Seite 5... - Seite 6 Somit kann aus der gemessenen Norm-Strömungsgeschwindigkeit in ei- nem Rohr mit bekanntem Innendurchmesser der Norm-Volumenstrom Einsatz von Strömungsgleichrichtern, z. B. Wabenkörper aus Kunststoff oder Keramik. Berücksichtigt das Strömungsprofil und die Versperrung durch den Sensor. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.260 Seite 6...
- Seite 7 1.143 9.147 22.867 0,850 1.419 11.353 28.383 0,854 2.066 16.527 41.317 0,857 2.834 22.673 56.683 0,859 3.723 29.781 74.452 0,862 4.740 37.920 94.800 1000 1000 0,864 5.865 46.923 117.308 Tabelle 2 Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.260 Seite 7...
-
Seite 8: Direkte Montage In Eine Wand
SCHMIDT Technology stellt für die Berechnung von Strömungsge- schwindigkeit oder Volumenstrom in Rohren oder Schächten für die ver- schiedenen Sensortypen einen „Strömungsrechner“ auf seiner Home- page zur Verfügung: www.schmidttechnology.de Direkte Montage in eine Wand Das Gehäuse verfügt über ein Außengewinde M18 x 1 mit 19 mm Länge für die direkte Montage an bzw. - Seite 9 Sensor verschieben lässt, ohne zu klemmen. Bei lang ausstehenden Sensoren das Fühlerrohr nach Bedarf in das Rohr reinschieben. Darauf achten, dass beim Einschrauben in die Durchgangs- verschraubung der Messfühler nicht verbogen wird. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.260 Seite 9...
-
Seite 10: Montagezubehör
Edelstahl 1.4571 Durchgangs- - Eintauchfühler verschraubung - Rohr (typ.), Wand - Einschrauben 517 206 in Gewindestutzen - Material: Messing PTFE, NBR SW24 Atmosphärischer Einsatz! SW27 Tabelle 3 Muss aufgeschweißt werden. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.260 Seite 10... -
Seite 11: Elektrischer Anschluss
Stromschnittstellen. Beide Schnittstellentypen bieten permanenten Kurz- schlussschutz gegen die Rails der Betriebsspannung U Beide Stromschnittstellen liefern 22 mA bei minimaler Betriebsspannung. Es wird empfohlen, beim Spannungsausgang die Messbürde gegen AGND zu schalten. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.260 Seite 11... -
Seite 12: Signalisierung
Signalausgang und GND (AGND) ge- schaltet werden (siehe Abbildung 4). Die maximale Lastkapazität C beträgt 10 nF. 5 Signalisierung Optisch Der Sensor SS 20.260 verfügt über 2 Leuchtdioden (LED), die den funk- tionalen Zustand des Sensors anzeigen. LED 1 LED 2 Flow Abbildung 5... -
Seite 13: Darstellung Mediumstemperatur
Schäden am Sensor führen. Für eine korrekte Messung der Temperatur muss die Strö- mungsgeschwindigkeit am Sensorkopf > 2 m/s sein. Darunter wird ein zu großer Temperaturwert ausgegeben. In Anlehnung an die NAMUR-Spezifikation. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.260 Seite 13... -
Seite 14: Inbetriebnahme
16 ���� �� Abbildung 7 Abbildungsvorschrift für Mediumstemperatur 6 Inbetriebnahme ® Bevor der SCHMIDT Strömungssensor SS 20.260 mit Spannung be- aufschlagt wird, sind folgende Prüfungen durchzuführen: Eintauchtiefe Sensorfühler und Ausrichtung Gehäuse. Verschraubung (Gehäuse, Überwurfmutter etc.) fest angezogen. ... -
Seite 15: Hinweise Zum Betrieb
Flowsignal w instabil Spannungsversorgung prüfen schwankt Einbaubedingungen: Einbaubedingungen prüfen Sensorkopf nicht in optimaler Position Ein- / Auslaufstrecke zu kurz Starke Schwankungen von Druck Betriebsparameter prüfen oder Temperatur Tabelle 6 Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.260 Seite 15... -
Seite 16: Service-Informationen
Die Schmalseite dieser Pads passt gerade zwischen Kammerkopfwand und Sensorchip und übt somit einen kontrollierten, mi- nimalen Druck auf den Chip aus. Herkömmliche Wattestäbchen sind zu groß und können den Chip brechen lassen. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.260 Seite 16... -
Seite 17: Kalibrierung
Trocknungsvorgang kann durch vorsichtiges Abblasen beschleunigt werden. Hilft dieses Vorgehen nicht, muss der Sensor zur Reinigung bzw. Repa- ratur zu SCHMIDT Technology eingeschickt werden. Transport / Versand des Sensors Für den Transport oder den Versand des Sensors ist generell die mitge- lieferte Schutzkappe über den Sensorkopf zu ziehen. -
Seite 18: Technische Daten
Einbaulänge L 50 / 100 / 200 / 350 / 500 mm Gewicht 200 g max. Tabelle 7 Messbereiche 50 m/s und 60 m/s nur für Variante „2“. Unter Referenzbedingungen Mit Aderendhülsen Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.260 Seite 18... -
Seite 19: Konformitätserklärung
10 Konformitätserklärung Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.260 Seite 19... - Seite 20 SCHMIDT Technology GmbH Feldbergstraße 1 78112 St. Georgen Deutschland Phone +49 (0)7724 / 899-0 +49 (0)7724 / 899-101 Email sensors@schmidttechnology.de www.schmidt-sensoren.de Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.260 Seite 20...
