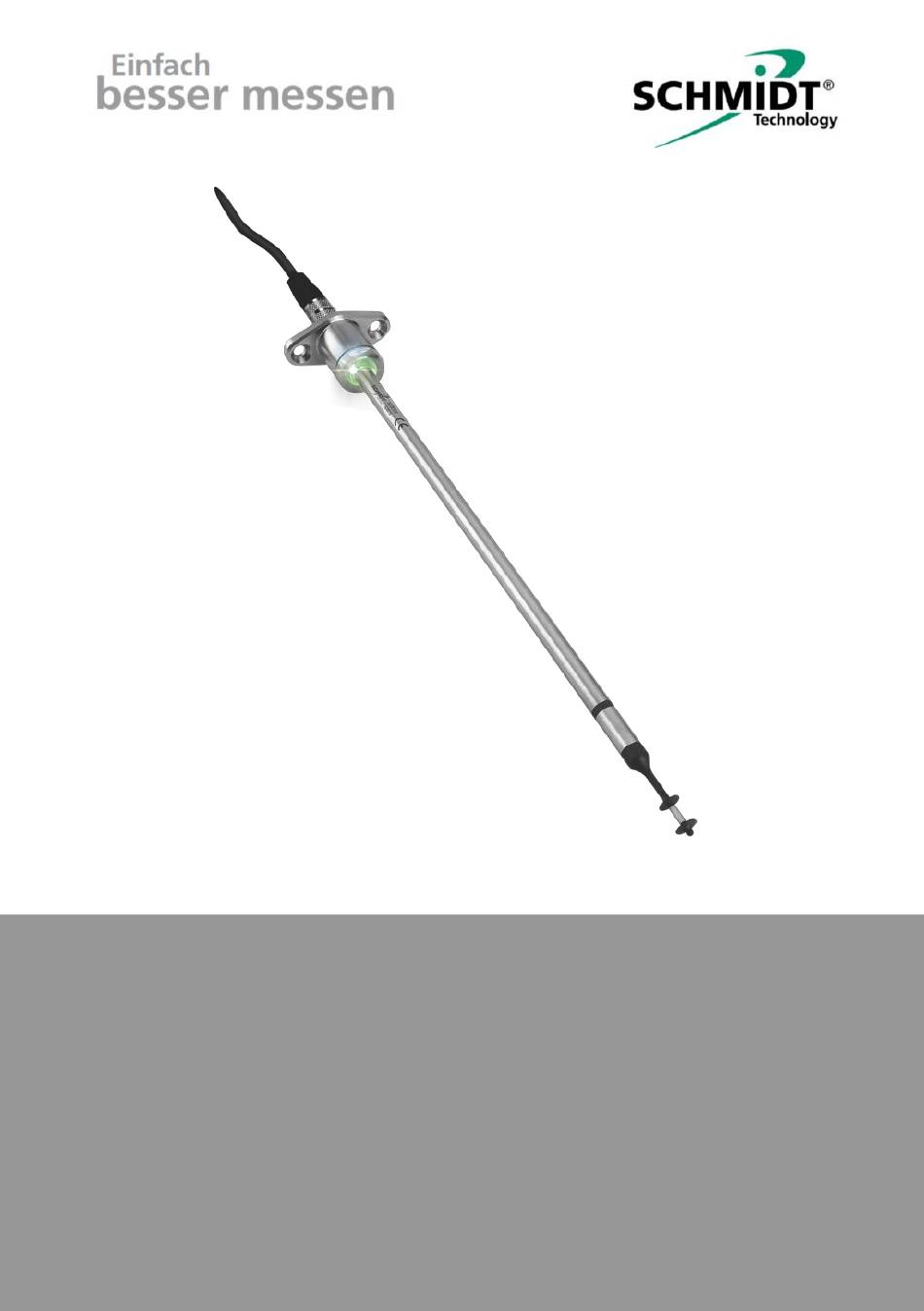

- Seite 1 ® SCHMIDT Strömungssensor SS 20.515 LED Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Signalisierung .................. 9 Inbetriebnahme ................11 Hinweise zum dauernden Betrieb ..........12 Service-Informationen ..............13 Technische Daten................14 Konformitätserklärungen ............... 15 Impressum: Copyright 2022 SCHMIDT Technology GmbH Alle Rechte vorbehalten Ausgabe: 551743.01D Änderungen vorbehalten Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.515 LED... -
Seite 3: Wichtige Information
1 Wichtige Information Diese Gebrauchsanweisung enthält alle erforderlichen Informationen für ® eine schnelle Inbetriebnahme und einen sicheren Betrieb von SCHMIDT Strömungssensoren des Typs SS 20.515 LED: Diese Gebrauchsanweisung ist vor Inbetriebnahme des Gerätes voll- ständig zu lesen und mit Sorgfalt zu beachten. -
Seite 4: Einsatzbereich

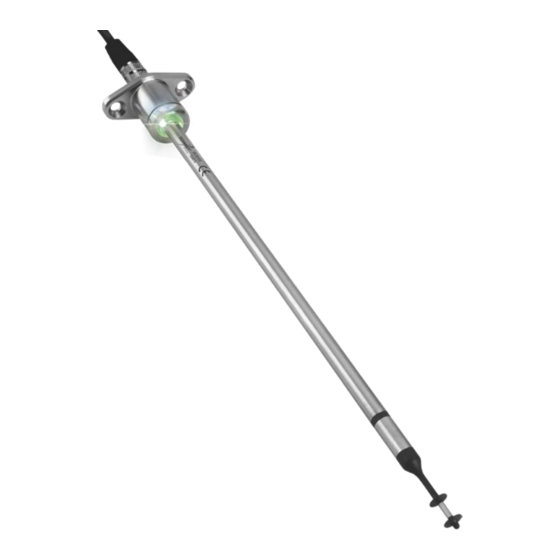

2 Einsatzbereich ® Der SCHMIDT Strömungssensor SS 20.515 LED (551550) ist für den stationären Einsatz in Reinräumen unter atmosphärischen Druck und sau- beren Umgebungsbedingungen konzipiert. Der Sensor misst die Strömungsgeschwindigkeit des gasförmigen Mess- mediums (Referenz: Luft) als Normalgeschwindigkeit (Einheit: m/s), be- zogen auf die Normalbedingungen von 1013,25 hPa und 20 °C. -
Seite 5: Montageablauf
Montageablauf ® Für die Montage des SCHMIDT Strömungssensor SS 20.515 LED ste- hen fünf verschiedene, für den Reinraumeinsatz optimierte Befestigungs- varianten zur Verfügung, um die vielfältigen Anwendungsfälle abzudek- ken (siehe Tabelle 1). Zunächst müssen die je nach Befestigungsvariante notwendigen Bohrun- gen vorgenommen und daran die entsprechende Aufnahmebuchse mon- tiert werden. - Seite 6 Wand mit zwei Schrauben M6 - Öffnung in Decke / Wand erforderlich mit Ø 15 mm für Kabel plus 2 Gewinde M6 - Druckdicht bis 300 mbar Tabelle 1 Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.515 LED Seite 6...
-
Seite 7: Elektrischer Anschluss
Schirmgeflecht Tabelle 2 Alle Signale benutzen GND als Bezugspotential. ® Die in Tabelle 2 angegebenen Aderfarben gelten für die von SCHMIDT lieferbaren Kabel (Materialnummern: 505911-4, 535279, 535281, 565072, 561972, 561973). Der Kabelschirm ist elektrisch mit den metallischen Gehäusen von Steck-... -
Seite 8: Betriebsspannung
Betriebsspannung ® Der SCHMIDT Strömungssensor SS 20.515 LED ist gegen eine Ver- polung der Betriebsspannung geschützt. Er verfügt über einen Nennspannungsbereich von U = 24 V ± 10 %. Den Sensor nur im angegebenen Spannungsbereich betreiben (21,6 … 26,4 V Bei Unterspannung ist die Funktionsfähigkeit nicht gewährleistet,... -
Seite 9: Signalisierung
Spannungsausgang zur signifikanten Verfälschung des Analogsignals führen. 5 Signalisierung Der Strömungssensor SS 20.515 LED bildet die jeweilige Messgröße linear auf den zugehörigen Analogausgang ab. Die Abbildungsvorschrift hängt dabei sowohl von der Messgröße als auch von der Ausgabecharak- teristik ab (siehe Abbildungen in nachstehenden Tabellen). -
Seite 10: Mediumstemperatur Außerhalb Der Spezifikation
Fehler (0 V bzw. 2 mA). o Mediumstemperatur oberhalb +70 °C Messwerte oberhalb T werden noch bis ca. 75 °C linear aus- M,max gegeben (10,6 V bzw. 20,9 mA). Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.515 LED Seite 10... -
Seite 11: Inbetriebnahme
Fehlersignalisierung: Die Spannungsschnittstelle gibt 0 V aus. Die Stromschnittstelle gibt 2 mA aus. LED-Lichtring ® Der SCHMIDT Strömungssensor SS 20.515 LED signalisiert über ei- nen Lichtring im Halter mittels farbiger Leuchtcodes seinen aktuellen Be- triebszustand. Farbsignalisierung Funktion / Fehler Keine Betriebsspannung: Nicht angelegt / verpolt / zu gering Grün pulsend (2 Hz) -
Seite 12: Hinweise Zum Dauernden Betrieb
Schäden am Sensor führen. Umgebungsbedingungen Medium ® Der SCHMIDT Strömungssensor SS 20.515 LED ist für den Einsatz in sauberen bis leicht verschmutzten Medien konzipiert. Verschmutzungen oder sonstige Beläge auf dem Messfühlerkopf führen zu Messverfälschungen. Der Sensor ist daher regelmäßig auf Verunreinigungen zu unter- suchen und ggf. -
Seite 13: Service-Informationen
Wiederholung einer Kalibrierung im Rhythmus von 12 Monaten. Der Sensor ist hierzu an SCHMIDT Technology einzusenden. Ersatzteile oder Reparatur Ersatzteile sind nicht verfügbar, da eine Reparatur nur bei SCHMIDT Technology möglich ist. Bei Defekten sind die Sensoren an den Lieferan- ten zur Reparatur einzusenden. -
Seite 14: Prüfzeugnisse Und Werkstoffzeugnisse
150 / 270 mm x 300 mm - Mutter Edelstahl 1.4404 Gewicht 300 g max. (gerade, 1.000 mm, Typ 3) Unter Referenzbedingungen; Abgleich erfolgt im Fallströmungskanal Nur mit korrekt angeschlossenem Anschlusskabel Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.515 LED Seite 14... -
Seite 15: Konformitätserklärungen
