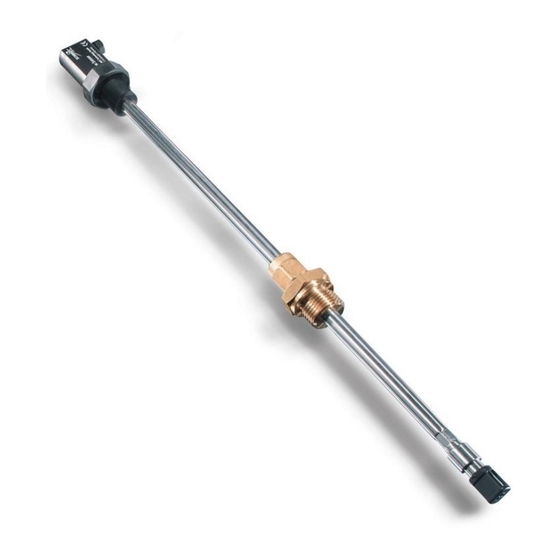

1 Wichtige Information Die Gebrauchsanweisung enthält alle erforderlichen Informationen für ® eine schnelle Inbetriebnahme und einen sicheren Betrieb von SCHMIDT Strömungssensoren: Diese Gebrauchsanweisung ist vor Inbetriebnahme des Gerätes voll- ständig zu lesen und mit Sorgfalt zu beachten. Bei Nichtbeachtung oder Nichteinhaltung kann für daraus entstan- dene Schäden ein Anspruch auf Haftung des Herstellers nicht geltend...
Montage sollte die Schutzkappe über den Sensorkopf ge- steckt sein. Systeme mit Überdruck Der SS 20.261 ist für einen Überdruck bis max. 10 bar spezifiziert. Sofern das Messmedium im Betrieb unter Überdruck steht, muss darauf geachtet werden, dass: ...
Rohrmitte, platziert sein (siehe Abbildung 1). Den Sensorkopf, wenn möglich, in der Mitte des Rohres oder des Schachtes positionieren. Bei senkrechter Fallströmung und Überdruck von 8 bar. Messabweichung < 1 % Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.261 Seite 5...
L1 = Länge der Einlaufstrecke L2 = Länge der Auslaufstrecke D = Innendurchmesser der Messstrecke Abbildung 2 Die nachfolgende Tabelle 1 zeigt die notwendigen Beruhigungsstrecken in Abhängigkeit vom Rohrinnendurchmesser „D“ bei verschiedenen Stö- rungsursachen. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.261 Seite 6...
3600 Profilfaktor (für Rohre mit kreisförmigem Querschnitt) V Norm-Volumenstrom [m SCHMIDT Technology stellt für die Berechnung von Strömungsge- schwindigkeit oder Volumenstrom in Rohren oder Schächten für die ver- schiedenen Sensortypen einen „Strömungsrechner“ auf seiner Home- page zur Verfügung: www.schmidttechnology.de/ Einsatz von Strömungsgleichrichtern, z.
(DG) auf das Rohr montiert. Typischerweise wird hierfür eine Muffe als Anschlussstutzen auf ein Loch in dem mediumsführenden Rohr ge- schweißt, in die das Außengewinde (G½ oder Rp½) der DG einge- schraubt wird (siehe Abbildung 3). Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.261 Seite 8...
Seite 9
Bei lang ausstehenden Sensoren das Fühlerrohr nach Bedarf in das Rohr schieben, dann die DG fest anziehen (Sechskant mit SW27). Darauf achten, dass beim Einschrauben in die Durchgangs- verschraubung der Messfühler nicht verbogen wird. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.261 Seite 9...
Abbildung 4: Sicherheitskette montieren Montagezubehör Typ / Art.-Nr. Zeichnung Montage Muffe - Innengewinde Rp½ - Material: a.) 524 916 a.) Stahl, schwarz b.) 524 882 b.) Edelstahl 1.4571 Tabelle 3 Muss aufgeschweißt werden. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.261 Seite 10...
300 muss zwischen Signalausgang und Die Messbürde R GND geschaltet werden (siehe Abbildung 5). Die maximale Lastkapazität C beträgt 10 nF. Beide Stromschnittstellen liefern 22 mA bei minimaler Betriebsspannung. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.261 Seite 11...
Betriebsspannung: keine, verpolt, zu gering Betriebsbereit Betriebsspannung außerhalb Spezifikation Mediumstemperatur außerhalb Spezifikation Sensor defekt LED aus LED blinkt (ca. 2 Hz): grün LED an: grün LED blinkt (ca. 2 Hz): rot Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.261 Seite 12...
Seite 13
Schäden am Sensor führen. Für eine korrekte Messung der Temperatur muss die Strö- mungsgeschwindigkeit am Sensorkopf > 2 m/s sein. Darun- ter wird ein zu großer Temperaturwert ausgegeben. In Anlehnung an die NAMUR-Spezifikation. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.261 Seite 13...
6 Inbetriebnahme ® Bevor der SCHMIDT Strömungssensor SS 20.261 mit Spannung be- aufschlagt wird, sind folgende Prüfungen durchzuführen: Eintauchtiefe Sensorfühler und Ausrichtung Gehäuse. Überwurfmutter der Durchgangsverschraubung fest angezogen, Si- cherheitskette korrekt installiert (siehe Abbildung 4). Korrekter, elektrischer Anschluss im Feld (Steuerschrank o. Ä.).
Flowsignal w instabil Spannungsversorgung prüfen schwankt Einbaubedingungen: Einbaubedingungen prüfen Sensorkopf nicht in optimaler Position Ein- / Auslaufstrecke zu kurz Betriebsparameter prüfen Starke Schwankungen von Druck oder Temperatur Tabelle 5 Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.261 Seite 15...
Die Schmalseite dieser Pads passt gerade zwischen Kammerkopfwand und Sensorchip und übt somit einen kontrollierten, mi- nimalen Druck auf den Chip aus. Herkömmliche Wattestäbchen sind zu groß und können den Chip brechen lassen. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.261 Seite 16...
Trocknungsvorgang kann durch vorsichtiges Abblasen beschleunigt werden. Hilft dieses Vorgehen nicht, muss der Sensor zur Reinigung bzw. Repa- ratur zu SCHMIDT Technology eingeschickt werden. Transport / Versand des Sensors Für den Transport oder den Versand des Sensors ist generell die mitge- lieferte Schutzkappe über den Sensorkopf zu ziehen.
Einbautoleranz ±3° (relativ zur Anströmrichtung) Minimaler Rohrdurchmesser DN 25 Befestigung Integrierte Durchgangsverschraubung G½ oder R½ Fühlerlänge L 200 / 350 mm Gewicht 250 g max. Tabelle 6 Unter Referenzbedingungen Mit Aderendhülsen Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.261 Seite 18...
