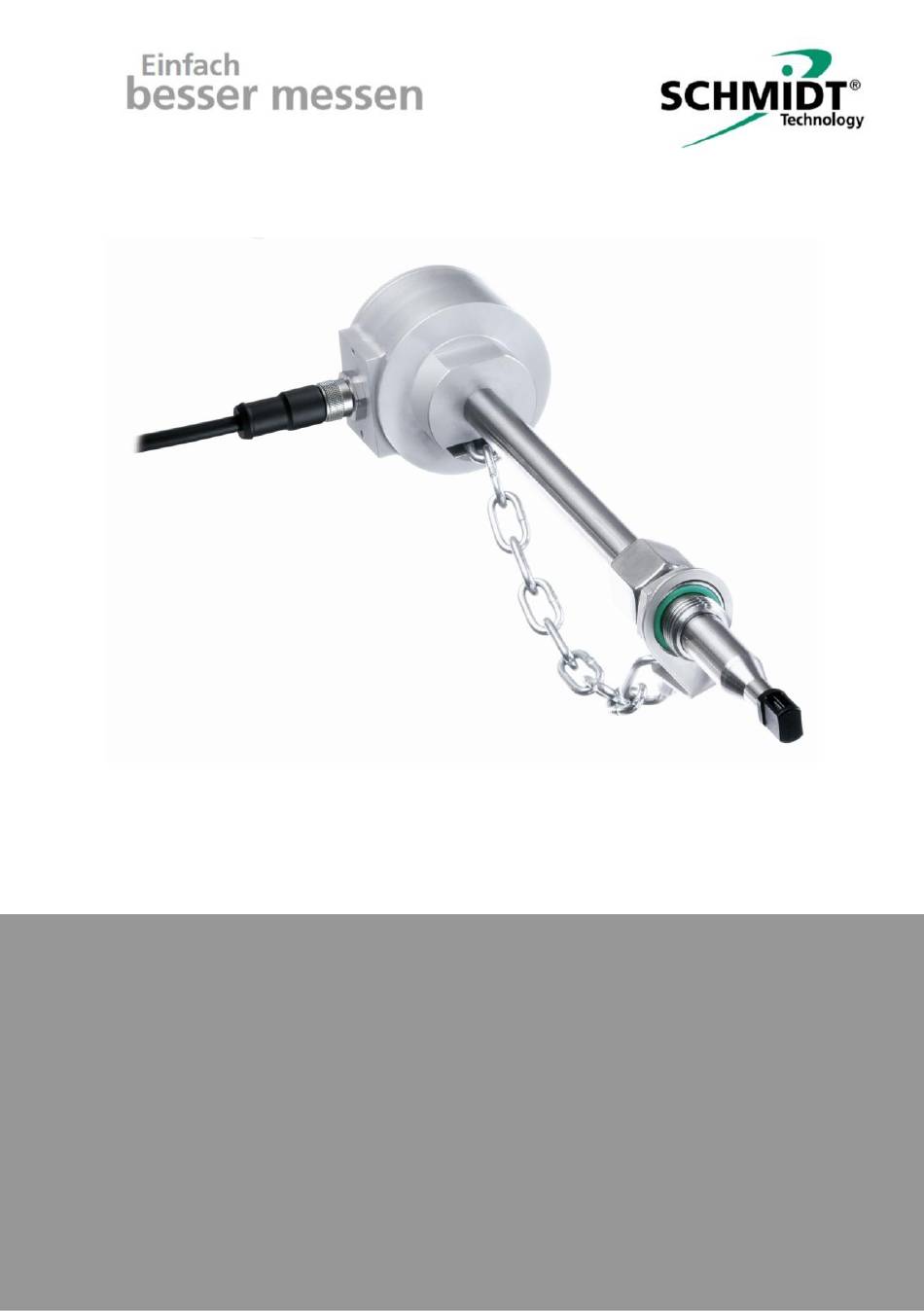

- Seite 1 ® SCHMIDT Strömungssensor SS 20.600 Kurzanleitung...
-
Seite 2: Inhaltsverzeichnis
Wichtige Information ................ 3 Einsatzbereich ................. 3 Montage ................... 4 Elektrischer Anschluss ..............6 Inbetriebnahme ................7 Volumenstromberechnung .............. 7 Impressum: Copyright 2022 SCHMIDT Technology GmbH Alle Rechte vorbehalten Ausgabe: 536020.01D Änderungen vorbehalten Kurzanleitung – SCHMIDT ® Strömungssensor SS 20.600... -
Seite 3: Wichtige Information

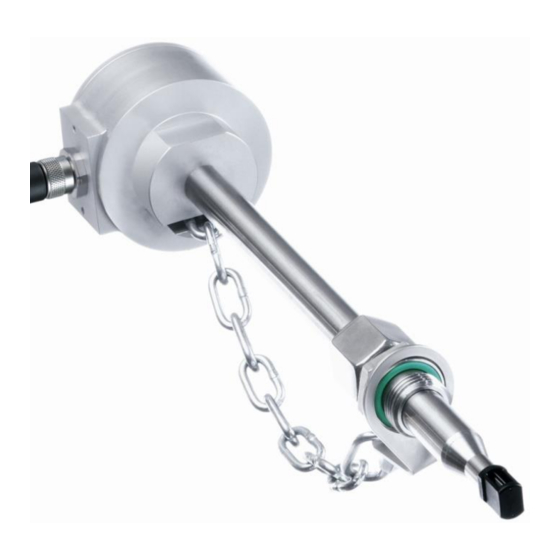

Lieferung, Leistungsfähigkeit oder Verwendung dieses Geräts. 2 Einsatzbereich ® Der SCHMIDT Strömungssensor SS 20.600 ist für die stationäre Mes- sung sowohl der Strömungsgeschwindigkeit als auch der Temperatur von Luft und Gasen konzipiert. Der Sensor misst die Normalgeschwindigkeit w (Einheit: m/s), bezogen auf die Normalbedingungen von 1013,25 hPa und 20 °C. -
Seite 4: Montage
20 x D 5 x D 2 Bögen á 90° in einer Ebene (2-dimensional) 2 Bögen á 90° (3-dimensionale Richtungsänderung) 35 x D 5 x D Absperrventil 45 x D 5 x D Kurzanleitung – SCHMIDT ® Strömungssensor SS 20.600 Seite 4... -
Seite 5: Einbau
Einbau Der Ein- und Ausbau darf nur in drucklosem Zustand erfolgen. Kurzanleitung – SCHMIDT ® Strömungssensor SS 20.600 Seite 5... -
Seite 6: Elektrischer Anschluss
Die zugrundeliegende Schutzklasse III (SELV) bzw. PELV (ge- mäß EN 50178) ist hierbei zu berücksichtigen. Die angegebenen Adernfarben gelten bei Verwendung eines der von ® SCHMIDT lieferbaren Anschlusskabel. Ohne Signalstrom von Impulsausgang 2 (Relais). Kurzanleitung – SCHMIDT ® Strömungssensor SS 20.600 Seite 6... -
Seite 7: Inbetriebnahme
Gebrauchsanweisung (535084.02, Seite 25) zu entnehmen. 6 Volumenstromberechnung SCHMIDT Technology stellt für die Berechnung der Strömungsge- schwindigkeit oder des Volumenstroms in (kreisrunden) Rohren oder (rechteckigen) Schächten für die verschiedenen Sensortypen einen „Strö- mungsrechner“ auf seiner Homepage zur Verfügung: www.schmidttechnology.de... - Seite 8 SCHMIDT Technology GmbH Feldbergstrasse 1 78112 St. Georgen Deutschland Phone +49 (0)7724 / 899-0 +49 (0)7724 / 899-101 Email sensors@schmidttechnology.de www.schmidttechnology.de www.schmidt-sensors.com Kurzanleitung – SCHMIDT ® Strömungssensor SS 20.600 Seite 8...
