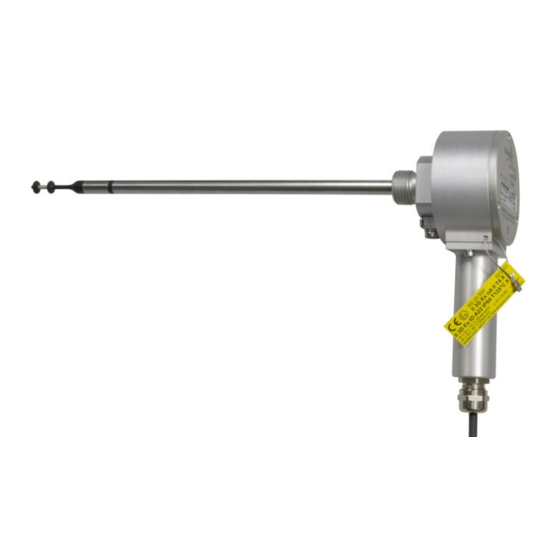

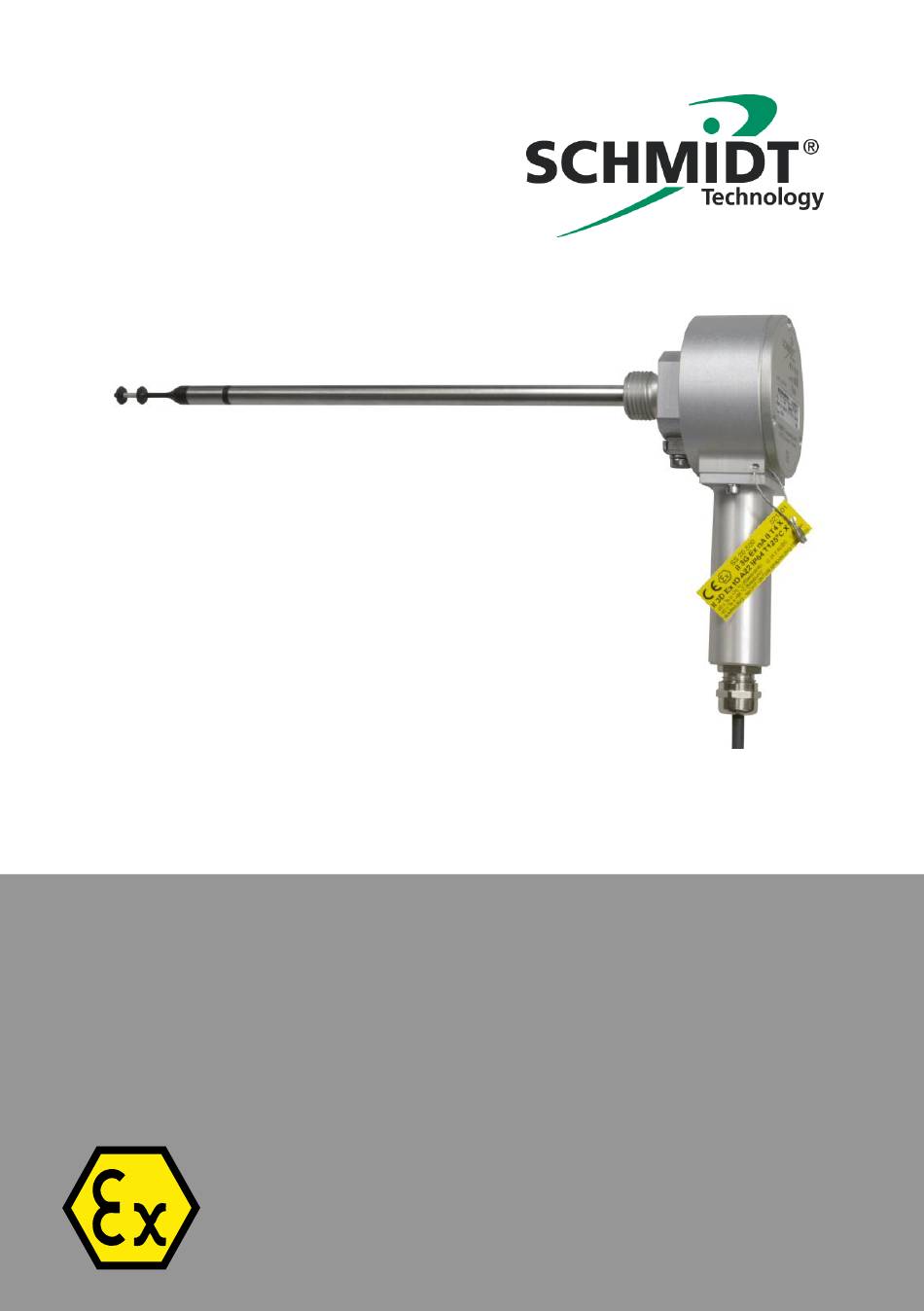

- Seite 1 ® SCHMIDT Strömungssensor SS 20.500 Ex – Zusatz für Einsatz ATEX Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Elektrischer Anschluss und Montage der Schutzhülse ....9 Typenschild - Kennzeichnung ............11 Konformitätserklärung ..............12 Impressum: Copyright 2011 SCHMIDT Technology Alle Rechte vorbehalten Ausgabe: 526488.01B Änderungen vorbehalten Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz bei ATEX Seite 2... -
Seite 3: Wichtige Information
Gefahren und Sicherheitshinweise - Unbedingt lesen! Eine Nichtbeachtung kann eine Beeinträchtigung von Personen oder der Funktion des Gerätes nach sich ziehen. Explosionsgefahr - Unbedingt lesen! Wichtige Hinweise zur Verwendung in explosionsgefährdeten Bereichen. Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz bei ATEX Seite 3... -
Seite 4: Lagerung Und Transport
Für den Transport oder den Versand des Sensors ist generell die mitgelieferte Schutzkappe über den Sensorkopf zu stecken. Die Lagertemperatur darf nicht geringer als -20 C oder höher als C sein. Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz bei ATEX Seite 4... -
Seite 5: Sicherhinweise Für Explosionsgefährdete Bereiche
3 Sicherhinweise für explosionsgefährdete Be- reiche Die ATEX-Variante des SCHMIDT- Strömungssensors SS 20.500 Ex ist nur für die folgenden Einsatzfälle geeig- net: In staubexplosionsgefährdeten Bereichen: Zone 22 In gasexplosionsgefährdeten Bereichen: Zone 2 Die Einhaltung wichtiger Kenndaten des Explosionsschut- zes Ihrer Anwendung müssen durch die Kennzeichnung des Produktes erfüllt werden:... -
Seite 6: Einsatzbereich
® Die ATEX-Variante der Kategorie 3 des SCHMIDT Strömungssensors SS 20.500 Ex ist für die stationäre Messung sowohl der Strömungsge- schwindigkeit als auch der Temperatur von Luft und Gasen in explosi- onsfähigen Atmosphären geeignet, mit folgenden Schutzarten für: Gase (Zone 2) : II 3G Ex nA IIC T4 Gc Stäube (Zone22):... -
Seite 7: Montagehinweise
Variante auch noch am Fühler, zu befestigen. Generell gilt für die Erdung: äußere Erdungsanschluss Gehäuse muss niederohmig mit dem Potenzialausgleich des Ex-Bereiches verbunden sein. Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz bei ATEX Seite 7... - Seite 8 Die Schraube an der Klemme muss hinreichend fest angezogen werden, so dass der Leiter gegen Lockern und Verdrehen gesichert ist. Abbildung 5-1 Erdungsanschlüsse (Rot) abgesetzte Variante Abbildung 5-2 Erdungsanschlüsse (Rot) Kompaktfühler Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz bei ATEX Seite 8...
-
Seite 9: Elektrischer Anschluss Und Montage Der Schutzhülse
Schutzhülse mit Kabeleinführung (1x M12) vor Schlag und UV- Strahlung geschützt werden muss (Montageablauf siehe Abbildung 6-1). Schutzhülse für Steckverbinder Unbedingt montieren! Ohne fachgerechte Montage der Schutzhülse erlischt der Ex- plosionsschutz. Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz bei ATEX Seite 9... - Seite 10 Kabelbuchse Schutzhülse Sensorstecker Befestigungs- schraube Schutzhülse Mutter Kabel- durchführung Abbildung 6-1 Montage Anschlusskabel mit Schutzhülse Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz bei ATEX Seite 10...
-
Seite 11: Typenschild - Kennzeichnung
Schlaufenloch. Sensornahe, unverlierbare Befestigung an einer nahegelege- nen Wand o. Ä. gemäß EN 60079-0, Kapitel 29.6. Die Seite mit dem Warnhinweis „Nicht unter Spannung trennen“ muss sichtbar bleiben. Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz bei ATEX Seite 11... -
Seite 12: Konformitätserklärung
8 Konformitätserklärung Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz bei ATEX Seite 12... - Seite 13 Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz bei ATEX Seite 13...
- Seite 14 Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz bei ATEX Seite 14...
- Seite 15 Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz bei ATEX Seite 15...
- Seite 16 SCHMIDT Technology GmbH Feldbergstrasse 1 D-78112 St. Georgen Phone +49 (0)7724/899-0 Fax +49 (0)7724/899-101 info@schmidttechnology.de www.schmidttechnolog Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz bei ATEX Seite 16...
