Inhaltszusammenfassung für Schmidt SS 20.400

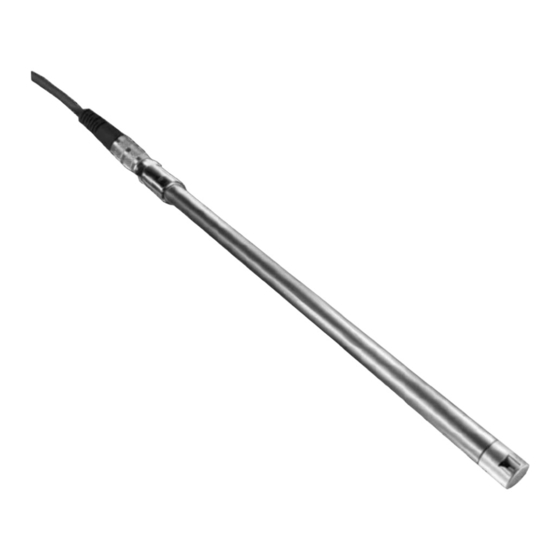

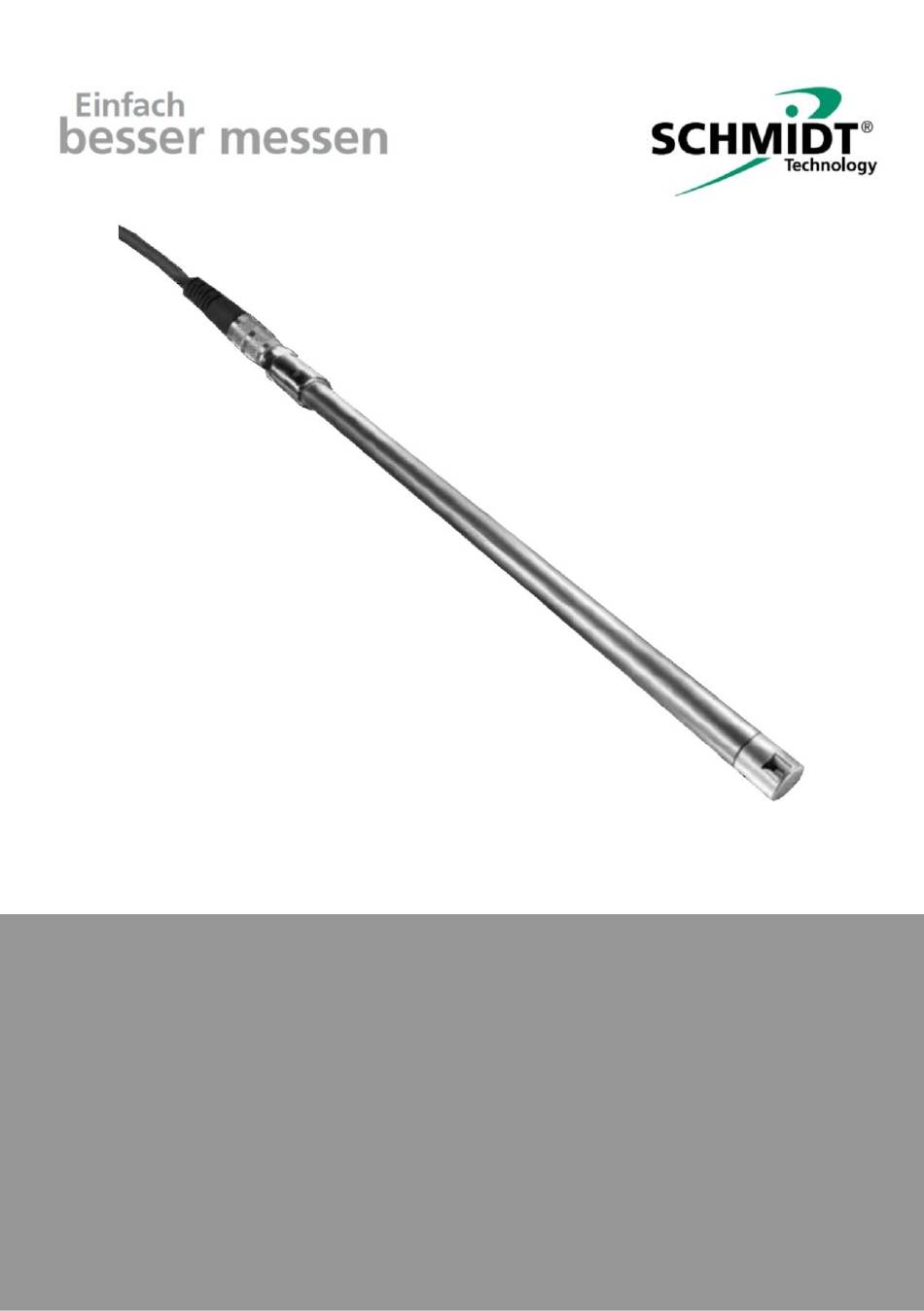

- Seite 1 ® SCHMIDT Strömungssensor SS 20.400 Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Signalisierung ................15 Inbetriebnahme ................18 Hinweise zum dauernden Betrieb ..........18 Service-Informationen ..............19 Technische Daten................22 Konformitätserklärungen ............... 23 Impressum: Copyright 2021 SCHMIDT Technology GmbH Alle Rechte vorbehalten Ausgabe: 504301.01G Änderungen vorbehalten Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.400... -
Seite 3: Wichtige Information
1 Wichtige Information Diese Gebrauchsanweisung enthält alle erforderlichen Informationen für ® eine schnelle Inbetriebnahme und einen sicheren Betrieb von SCHMIDT Strömungssensoren des Typs SS 20.400. Diese Gebrauchsanweisung ist vor Inbetriebnahme des Gerätes voll- ständig zu lesen und mit Sorgfalt zu beachten. -
Seite 4: Einsatzbereich
Reinigungsmaßnahmen immer die Schutzkappe über den Sensor stülpen. ® Der SCHMIDT Strömungssensor SS 20.400 ist für Anwendun- gen innerhalb geschlossener Räume vorgesehen und nicht für den Einsatz im Freien geeignet. Entspricht der Realgeschwindigkeit unter den genannten Normalbedingungen. Gebrauchsanweisung – SCHMIDT ®... -
Seite 5: Montagehinweise
Messfehler (> 1 %) zu vermeiden. Standard-Gewindestutzen (nicht im Lieferumfang enthalten); muss angeschweißt werden. Senkkopf (nicht im Lieferumfang enthalten) Abweichung zwischen der Messrichtung des Sensorkopfes und der Strömungsrichtung. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.400 Seite 5... -
Seite 6: Rohrgebundene Strömung
Überwurfmutter mit einer Vierteldrehung des Gabelschlüssels (SW17) anziehen, dabei Sensor in Position halten. Durchgangsverschraubung 532160 Abbildung 3-1 Das Einschraubgewinde der Durchgangsverschraubung muss hierfür abgedichtet wer- den, z. B. mit einem Teflonband. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.400 Seite 6... - Seite 7 Um die in den Datenblättern genannten Genauigkeiten einzuhalten, muss der SS 20.400 in einem geraden Rohrstück an einer Stelle mit ungestör- tem Strömungsverlauf eingesetzt werden. Einen ungestörten Strömungs- verlauf erhält man, wenn eine genügend lange Strecke sowohl vor (Ein- laufstrecke) als auch hinter (Auslaufstrecke) dem Sensor absolut gerade und ohne Störungsstellen (wie Kanten, Nähte, Krümmungen etc.) bereit-...
- Seite 8 Profilfaktor (für Rohre mit kreisförmigem Querschnitt) V Norm-Volumenstrom [m SCHMIDT Technology stellt für die Berechnung der Strömungsge- schwindigkeit oder des Volumenstroms in (kreisrunden) Rohren oder (rechteckigen) Schächten für die verschiedenen Sensortypen einen „Strö- mungsrechner“ auf seiner Homepage zur Verfügung: oder www.schmidttechnology.de...
-
Seite 9: Wandmontage
Wandmontage Der Wandmontageflansch (520181) ist für die Montage des Strömungs- sensor SS 20.400 als Eintauchfühler durch eine Wand hindurch konzipiert (z. B. die Wand einer Flowbox). Die im Lieferumfang enthaltene Gewinde- buchse verfügt über einen Sockel mit planer Aufsetzfläche und zwei Lö- chern, die eine schnelle und einfache Montage mithilfe von zwei Schrau- ben erlaubt. -
Seite 10: Elektrischer Anschluss
4 Elektrischer Anschluss Steckverbinder Der Strömungssensor SS 20.400 verfügt über einen fest im Gehäuse integrierten Steckverbinder mit folgenden Daten: Anzahl Anschlusspins: 7 (plus Schirmanschluss am metallischen Gehäuse) Ausführung: Male Arretierung Anschlusskabel: M9-Gewindeschraube (am Kabel) Schutzart: IP67 (mit aufgeschraubtem Kabel) Modell:... -
Seite 11: Elektrische Montage
Die zugrundeliegende Schutzklasse III (SELV) bzw. PELV (EN 50178) ist hierbei zu berücksichtigen. Betriebsspannung Der SS 20.400 ist gegen eine Verpolung der Betriebsspannung geschützt. Er verfügt über einen Nennspannungsbereich von U = 12 ... 26,4 V Den Sensor nur im angegebenen Betriebsspannungsbereich be- treiben (12 ... - Seite 12 ) beträgt 0,138 /m (20 °C); Der spezifische Widerstand des Standardkabels (0,14 mm bei L = 10 m und I = 150 mA fallen über der GND-Ader bis zu 240 mV ab. B,max Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.400 Seite 12...
-
Seite 13: Schaltausgänge
Spannungsabfall über dem Emitterwiderstand R plus der (gesättigten) Kollektoremitterspannung des Schalttransistors: ≈ 47 Ω ∙ I + 0,2 V Messwiderstand und Schalttransistor; zusätzlicher Leckstrom der parallel geschalteten ≈ U TVS-Diode (U ): < 100µA S,max Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.400 Seite 13... -
Seite 14: Jeder Schaltausgang Ist Durch Eine Unipolare Tvs-Diode
Spannungsspitzen geschützt. Positive Spannungsstöße (z. B. auf- grund einer induktiven Last) werden auf ca. 30 V begrenzt, negative Impulse gegen Masse kurzgeschlossen (Durchlassspannung einer Di- ode). Der Basisstrom des Schalttransistors ist vernachlässigbar. Transistor durchgeschaltet Transient-Voltage-Suppressor-Diode Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.400 Seite 14... -
Seite 15: Signalisierung
5 Signalisierung Analogausgang Für alle Ausgangsvarianten des SS 20.400 gilt gleichermaßen: Darstellung Messbereich: Der Messbereich der Strömungsgeschwindigkeit (0 … w oder N,max |±w |) wird proportional auf den Darstellungsbereich des jeweiligen N,max Schnittstellentyps abgebildet (siehe Tabelle 4). Spannungsschnittstelle (U) Stromschnittstelle (I) ��... - Seite 16 Die Stromschnittstelle (4 ... 20 mA) gibt 2 mA aus. Ansprechzeit (Messwertdämpfung) Die Ansprechzeit der Strömungsmessung liegt per default bei 1 s, kann aber optional im Bereich von 0,01 … 10 s konfiguriert werden. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.400 Seite 16...
- Seite 17 OC2 steht generell als werksseitig programmierbarer Schwellwert- schalter zur Verfügung und ist per default auf den halben, positiven Messbereich als Schwellwert eingestellt. Fehlersignalisierung: Beide Schaltausgänge schalten durch, unabhängig von der konfigu- rierten Schaltpolarität. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.400 Seite 17...
-
Seite 18: Inbetriebnahme
Bei anhaltenden Schwierigkeiten bitte SCHMIDT Technology konsultie- ren. 7 Hinweise zum dauernden Betrieb Sterilisieren Der SS 20.400 kann im Betrieb sterilisiert werden. Zugelassen sind als Desinfektionsmittel Alkohol (rückstandsfrei auftrock- nend) und Wasserstoffperoxid. Bei starker Benetzung des Sensorelemen- tes mit der Reinigungsflüssigkeit kann die „Verschmutzungserkennung“... -
Seite 19: Service-Informationen
Sensorelement ablagern und damit zu Fehlmessungen führen, oder das Sensorelement dauerhaft schädigen. Falls der Kammerkopfspalt des Sensorkopfs vollständig mit Reinigungsflüssigkeit befüllt ist, Abtrocknung ggf. durch Aus- blasen beschleunigen. Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.400 Seite 19... -
Seite 20: Störungen Beseitigen
Unerwartete Werte am Konfiguration Konfiguration prüfen Schaltausgang Falsche Beschaltung Anschlussbeschaltung prüfen Digitaler Kurzschlussschutz Lastwiderstand zu klein aktiv > R erhöhen) L,min Lastkapazität C verringern Widerstand vor C einfügen Tabelle 5 Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.400 Seite 20... -
Seite 21: Kalibrierung
Transport / Versand des Sensors Für den Transport oder den Versand des SS 20.400 ist generell die mitgelieferte Schutzkappe über den Sensorkopf zu ziehen. Verschmutzungen und mechanische Belastungen sind zu ver- meiden. Kalibrierung Soweit kundenseitig keine andere Vorgabe getroffen ist, empfehlen wir die Wiederholung einer Kalibrierung im Rhythmus von 12 Monaten. -
Seite 22: Technische Daten
Edelstahl 1.4404 - Steckverbinder Ø 14 mm x 40 mm Edelstahl 1.4404 Gewicht Ca. 60 g (bei 300 mm Fühlerlänge) Unter Referenzbedingungen Laststrom aller Signalausgänge mit eingeschlossen Nur mit korrekt angeschlossenem Anschlusskabel Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.400 Seite 22... -
Seite 23: Konformitätserklärungen
10 Konformitätserklärungen SCHMIDT Technology GmbH erklärt hiermit, dass das Erzeugnis SCHMIDT Strömungssensor SS 20.400 Material-Nr. 518 210 mit den jeweiligen, nachstehend aufgeführten Vorschriften übereinstimmt: Europäische Richtlinien und Normen UK statutory requirements und designated standards. ® Die entsprechenden Konformitätserklärungen können von der SCHMIDT Homepage heruntergeladen werden: www.schmidttechnology.de... - Seite 24 SCHMIDT Technology GmbH Feldbergstraße 1 78112 St. Georgen Deutschland Phone +49 (0)7724 / 899-0 +49 (0)7724 / 899-101 Email sensors@schmidttechnology.de www.schmidttechnology.de www.schmidt-sensors.com Gebrauchsanweisung – SCHMIDT ® Strömungssensor SS 20.400 Seite 24...
