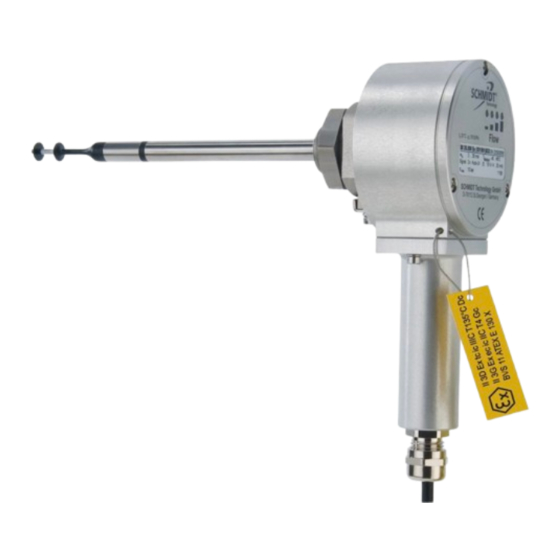

Schmidt SS 20.500 Ex Gebrauchsanweisung

Strömungssensor
Vorschau ausblenden Andere Handbücher für SS 20.500 Ex:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
®
SCHMIDT
Strömungssensor
SS 20.500 Ex
– Zusatz für Einsatz ATEX
Gebrauchsanweisung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Schmidt SS 20.500 Ex

Inhaltszusammenfassung für Schmidt SS 20.500 Ex

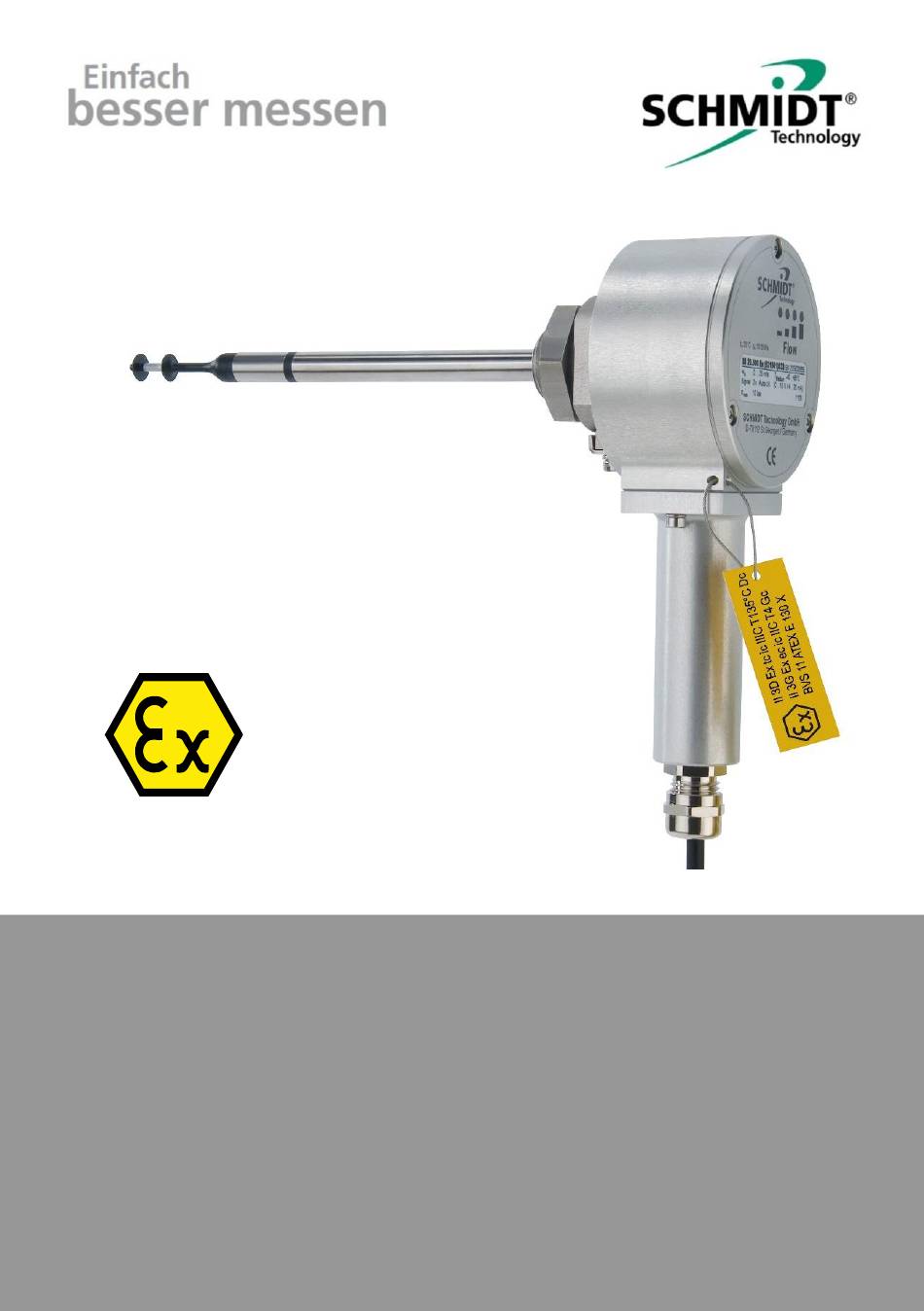

  • Seite 1 ® SCHMIDT Strömungssensor SS 20.500 Ex – Zusatz für Einsatz ATEX Gebrauchsanweisung...

  • Seite 2: Inhaltsverzeichnis

    Elektrischer Anschluss und Montage der Schutzhülse ....9 Typenschild - Kennzeichnung ............11 Konformitätserklärungen ............... 12 Baumusterprüfbescheinigung ............13 Impressum: Copyright 2021 SCHMIDT Technology GmbH Alle Rechte vorbehalten Ausgabe: 526488.01F Irrtümer und technische Änderungen vorbehalten Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz ATEX Seite 2...

  • Seite 3: Wichtige Information

    Gefahren und Sicherheitshinweise - Unbedingt lesen! Eine Nichtbeachtung kann eine Beeinträchtigung von Personen oder der Funktion des Gerätes nach sich ziehen. Explosionsgefahr - Unbedingt lesen! Wichtige Hinweise zur Verwendung in explosionsgefährdeten Bereichen. Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz ATEX Seite 3...

  • Seite 4: Lagerung Und Transport

     Für den Transport oder den Versand des Sensors ist generell die mitgelieferte Schutzkappe über den Sensorkopf zu stecken.  Die Lagertemperatur darf nicht geringer als -40 C oder höher als C sein. Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz ATEX Seite 4...

  • Seite 5: Sicherheitshinweise Für Explosionsgefährdete Bereiche

    3 Sicherheitshinweise für explosionsgefährdete Bereiche  Die ATEX-Variante des SCHMIDT ® Strömungssensors SS 20.500 Ex ist nur für die folgenden Einsatzfälle geeignet: o In staubexplosionsgefährdeten Bereichen: Zone 22 o In gasexplosionsgefährdeten Bereichen: Zone 2  Die Einhaltung wichtiger Kenndaten des Explosionsschutzes Ihrer Anwendung müssen durch die Kennzeichnung des Pro-...

  • Seite 6: Einsatzbereich

    ® Die ATEX-Variante der Kategorie 3 des SCHMIDT Strömungssensors SS 20.500 Ex ist für die stationäre Messung sowohl der Strömungsge- schwindigkeit als auch der Temperatur von Luft oder Gasen in explosions- fähigen Atmosphären geeignet, mit folgenden Schutzarten für: o Gase (Zone 2): II 3G Ex ec ic IIC T4 Gc o Stäube (Zone 22):...

  • Seite 7: Montagehinweise

     Die äußeren Erdungsanschlüsse des Gehäuses müssen niederohmig mit dem Potenzialausgleich des Ex-Bereichs verbunden sein.  Es dürfen keine Potenzialausgleichsströme zwischen dem Ex-Bereich und nicht explosionsgefährdetem Bereich fließen.  Kabel-Mindestquerschnitt: 1 x 4 mm Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz ATEX Seite 7...
  • Seite 8 Erdungspotenzial muss ≤ 30 V sein Peak Abbildung 5-1 Erdungsanschlüsse (rot) bei abgesetzter Variante Abbildung 5-2 Erdungsanschluss (rot) bei Kompaktfühler Sensorinterner Varistor zwischen GND und Gehäuse als ESD-Schutz. Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz ATEX Seite 8...

  • Seite 9: Elektrischer Anschluss Und Montage Der Schutzhülse

    Betriebsspannung nicht möglich ist. Dies gilt insbesondere bei einer Demontage des Sensors. WARNUNG! ANSCHLUSSKABEL UND SENSOR NICHT UNTER SPANNUNG TRENNEN! WARNUNG! SCHUTZHÜLSE NICHT UNTER SPANNUNG ÖFFNEN! Im Lieferumfang enthalten. Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz ATEX Seite 9...
  • Seite 10 Kabelbuchse Schutzhülse Sensorstecker Befestigungsschraube Schutzhülse (mit Federring) Mutter Kabel- durchführung (M12, 7 Nm) Abbildung 6-1 Montage Anschlusskabel mit Schutzhülse Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz ATEX Seite 10...

  • Seite 11: Typenschild - Kennzeichnung

     Sensornahe, unverlierbare Befestigung an einer nahegelege- nen Wand o. Ä. gemäß EN IEC 60079-0, Kapitel 29.6.  Die Seite mit dem Warnhinweis „Nicht unter Spannung trennen“ muss sichtbar bleiben. Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz ATEX Seite 11...

  • Seite 12: Konformitätserklärungen

    Vorschriften übereinstimmt: Europäische Richtlinien und Normen UK statutory requirements und designated standards. ® Die entsprechenden Konformitätserklärungen können von der SCHMIDT Homepage heruntergeladen werden: www.schmidttechnology.de www.schmidt-sensors.com Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz ATEX Seite 12...

  • Seite 13: Baumusterprüfbescheinigung

    9 Baumusterprüfbescheinigung Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz ATEX Seite 13...
  • Seite 14 Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz ATEX Seite 14...
  • Seite 15 Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz ATEX Seite 15...
  • Seite 16 SCHMIDT Technology GmbH Feldbergstraße 1 78112 St. Georgen Deutschland Phone +49 (0)7724 / 899-0 +49 (0)7724 / 899-101 Email sensors@schmidttechnology.de www.schmidttechnology.de Gebrauchsanweisung SS 20.500 Ex – Zusatz für Einsatz ATEX Seite 16...
