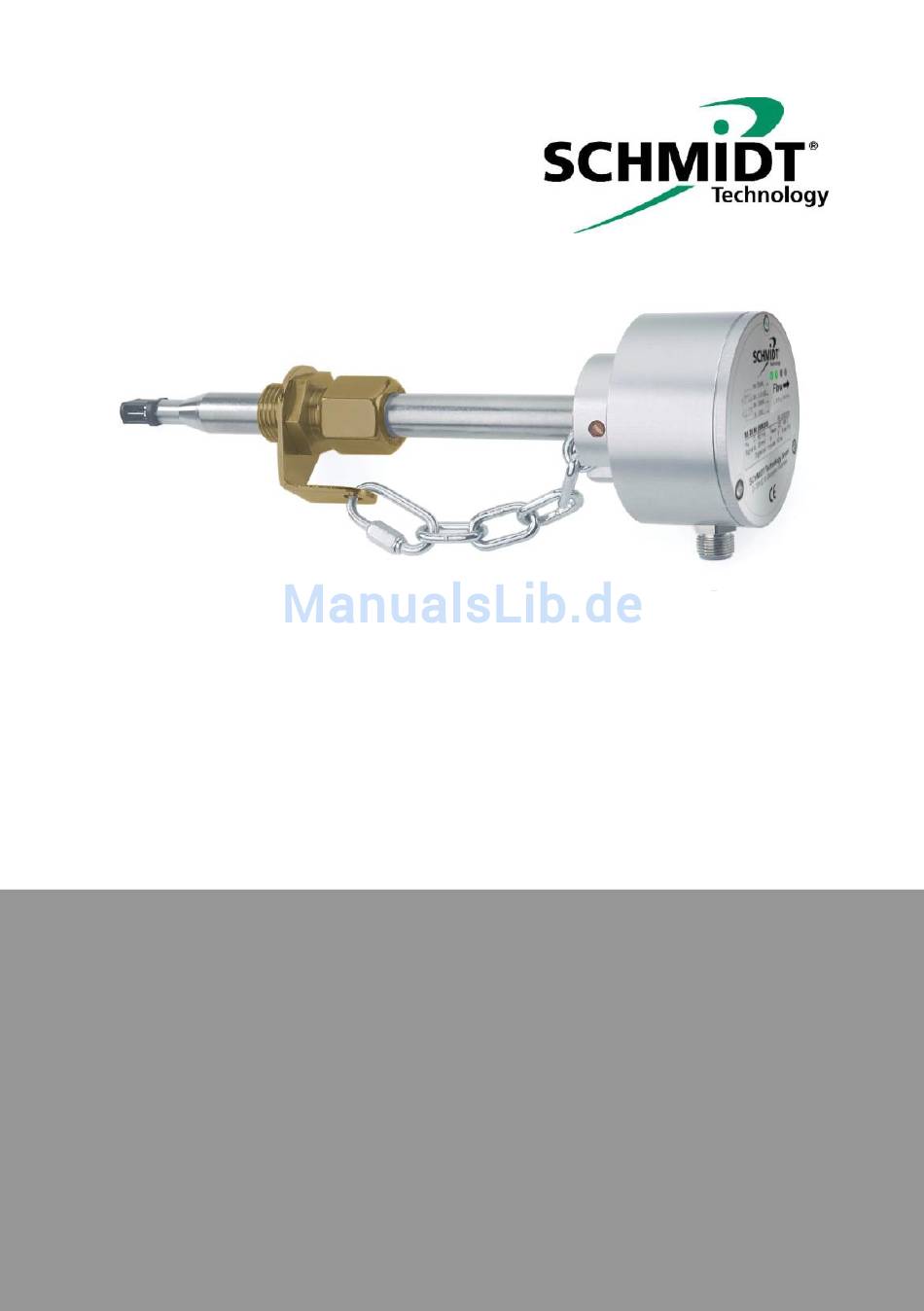

Leistungsfähigkeit oder Verwendung dieses Geräts. Einsatzbereich ® Der SCHMIDT Strömungssensor SS 20.60 ist konzipiert für den stationären Einsatz in Druckluftrohren, Luftkanälen oder Luft- schächten. Der Sensor misst die Strömungsgeschwindigkeit des Messmediums als Normalgeschwindigkeit (Einheit m/s) bezogen auf Normaldruck 1013,25 hPa und Normaltemperatur 20 °C. Das Ausgangssignal ist linear und unabhängig von Druck und Tempe-...
Kette so wenig als möglich durchhängt ACHTUNG maximal zulässigen Betriebsüberdruck nicht überschreiten Bei Nichteinhalten der obigen Sicherheitshinwei- se kann sich der Sensor aus der Rohrver- schraubung unbeabsichtigt lösen und durch den Überdruck herausgeschleudert werden. Gebrauchsanweisung SS 20.60 Seite 4/16...
L2=Länge der Auslaufstrecke, D = Durchmesser der Mess- strecke Der Sensorkopf muss dabei wie in Abbildung 1 dargestellt in der Rohrmitte positioniert werden. Die nachfolgende Tabelle zeigt die notwendigen Beruhigungsstre- cken in Abhängigkeit der vorhandenen Störung. Gebrauchsanweisung SS 20.60 Seite 5/16...
Seite 6
änderung Absperrventil 45 x D 5 x D Tabelle 1: Ein- und Auslaufstrecken Angegeben sind jeweils die erforderlichen Mindestwerte. Können die aufgeführten Beruhigungsstrecken nicht eingehalten werden, dann muss mit erhöhten Abweichungen des Messergebnisses gerechnet werden. Gebrauchsanweisung SS 20.60 Seite 6/16...
Seite 7
Einbaulage Der Sensor sollte vorzugsweise in horizontal verlaufenden Rohren eingebaut werden. ACHTUNG Der Einbau in einem senkrechten Rohr mit abwärts gerichteter Strömung ist zu vermeiden. Dadurch würde die untere Messbereichsgrenze deutlich erhöht. Gebrauchsanweisung SS 20.60 Seite 7/16...
Durchgangsverschraubung gelöst werden. Der Monta- gevorgang ist zu wiederholen wie unter Punkt 1 beschrieben. 3. Vor der Beaufschlagung mit Druck ist die Sicherheitskette zu verschließen. Der Verschluss soll so eingehängt werden, dass die Kette so wenig als möglich durchhängt. Gebrauchsanweisung SS 20.60 Seite 8/16...
Elektrische Anschlüsse Digital + 24 VDC Signal Abbildung 3: Anschlussbelegung SS 20.60 (Blick auf Stifte des Ste- ckers am Sensor) Das mitgelieferte Kabel hat folgende Farbbelegung: ws = weiß, bn = braun, sw = schwarz, bl = blau Der Minuspol der Gleichspannung (GND) ist zugleich Bezugspo- tential für das Analogsignal.
Hinweis: Nach Anlegen der Versorgungsspannung nimmt das Ausgangssignal zunächst einen höheren Wert ein und pendelt sich nach etwa 10 Sekunden auf den korrekten Messwert ein. 7.1 LED Anzeige Der Sensor verfügt über 4 LEDs, die den aktuellen Zustand des Sensors anzeigen. Gebrauchsanweisung SS 20.60 Seite 10/16...
Seite 11
Strömung > 100% = Overflow Sensorelement defekt Betriebsspannung zu niedrig Betriebsspannung zu hoch Elektroniktemperatur zu hoch Elektroniktemperatur zu niedrig Tabelle 2: Signalisierung der Sensorzustände LED aus LED an: grün LED an: orange LED blinkt (ca. 2Hz): rot Gebrauchsanweisung SS 20.60 Seite 11/16...
Die Ursachen für jegliche Fehlersignalisierung sind sofort zu beheben. Ein deutliches Über- o- der Unterschreiten der zulässigen Betriebspa- rameter kann den Sensor dauerhaft schädigen. ACHTUNG Bei Signalisierung von Fehlerzuständen können die Messwerte am Analogausgang deutlich er- höhte Abweichungen aufweisen. Gebrauchsanweisung SS 20.60 Seite 12/16...
Bürste oder sonstige harte Gegenstände zur Reinigung des Sensorkopfes verwenden. Re-Kalibrierung Soweit kundenseitig keine andere Vorgabe getroffen ist, empfeh- len wir die Wiederholung einer Kalibrierung im Rhythmus von 12 Monaten. Der Sensor ist hierzu an den Hersteller einzusenden. Gebrauchsanweisung SS 20.60 Seite 13/16...
Seite 14
Bei Defekten sind die Teile an den Lieferanten zur Reparatur einzusenden. Bei Einsatz des Sensors in betriebswichtigen Anlagen empfehlen wir die Bereithaltung eines Ersatzsensors. Prüfzeugnisse Auf Wunsch erstellen wir gegen Berechnung ein Werks- Kalibrierzertifikat rückführbar auf nationale Normale. Gebrauchsanweisung SS 20.60 Seite 14/16...
