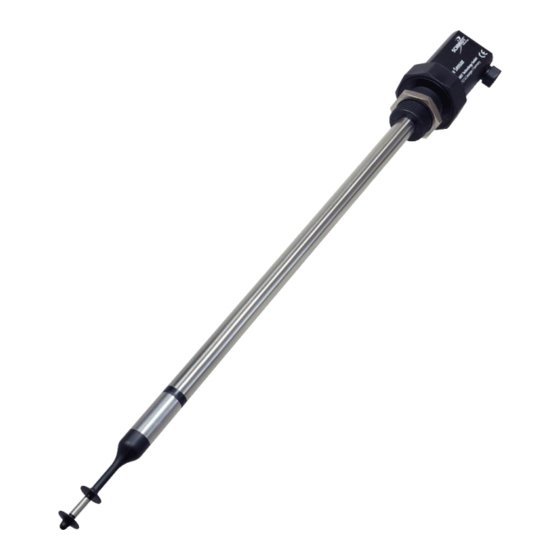

Schmidt SS 20.225 Gebrauchsanweisung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Schmidt SS 20.225
Inhaltszusammenfassung für Schmidt SS 20.225

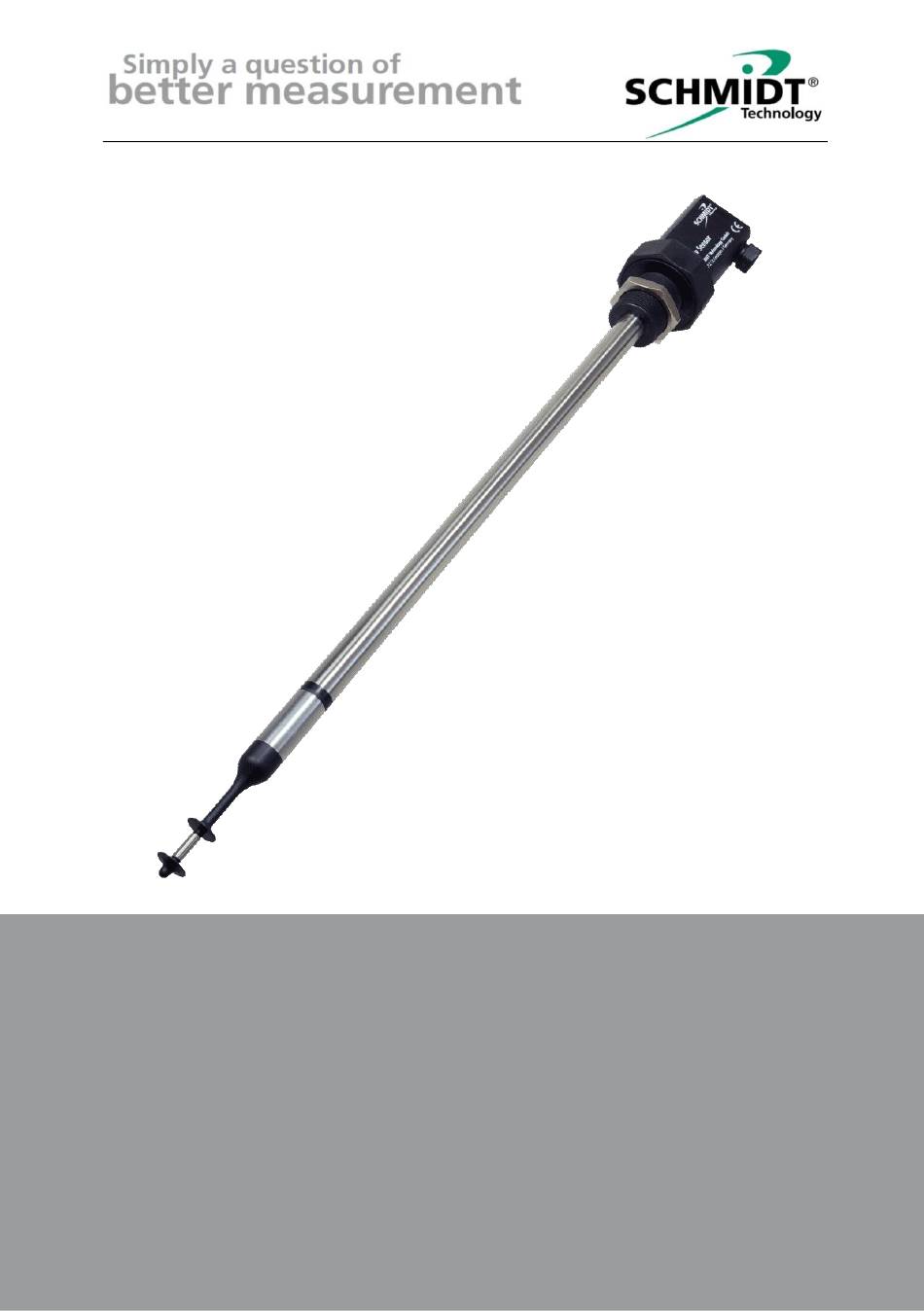

- Seite 1 ® SCHMIDT Flow Sensor SS 20.225 Gebrauchsanweisung Instructions for Use...
-
Seite 2: Inhaltsverzeichnis
Hinweise zum Betrieb ..............9 Service-Informationen ..............10 Technische Daten ................. 11 Konformitätserklärungen ............... 12 Impressum: Copyright 2022 SCHMIDT Technology GmbH Alle Rechte vorbehalten Revision: 569899 Änderungen vorbehalten ® Gebrauchsanweisung / Instructions for Use - SCHMIDT Flow Sensor SS 20.225... -
Seite 3: Wichtige Information
1 Wichtige Information Die Gebrauchsanweisung enthält alle Informationen für die Inbetrieb- nahme und einen sicheren Betrieb des Strömungssensor SS 20.225: Diese Gebrauchsanweisung ist vor Inbetriebnahme des Gerätes voll- ständig zu lesen und mit Sorgfalt zu beachten. Bei Nichtbeachtung oder Nichteinhaltung kann für daraus entstandene Schäden ein Anspruch auf Haftung des Herstellers nicht geltend ge-... -
Seite 4: Montagehinweise
3 Montagehinweise Der SS 20.225 ist ein hochgenaues und empfindliches Messgerät. Es ist daher bei sämtlichen Montageschritten darauf zu achten, mechanische Belastungen des Fühlerkopfs so gering wie möglich zu halten. Mechanische Belastungen des Sensorkopfs sind möglichst zu vermeiden, um irreversiblen Schäden vorzubeugen. -
Seite 5: Montage Mit Flansch
- Gewindestück des Sensorgehäuses in die Kanalwand einschrauben. - Eintauchtiefe und Position Gehäuse einstellen, mit Mutter kontern. Montage mit Flansch SCHMIDT Technology bietet zwei verschiedene Flanschtypen an. Der einfache Montageflansch (siehe nachstehende Grafik, links) fixiert den Sensor über eine Klemmschraube und ist nicht druckdicht. -
Seite 6: Montageablauf
Flansch einführen. - Eintauchtiefe des Fühlers einstellen und Sensor mit Klemmschraube (Montageflansch) bzw. Kontermutter (Wandmontageflansch) fixieren. Montage mit Durchgangsverschraubung SCHMIDT Technology bietet zwei Durchgangsverschraubungen an, die sich in der Materialausführung (Messing oder Edelstahl) unterscheiden. MET = 58,5 Länge Einschweißmuffe [mm] MET Mindesteintauchtiefe [mm] Außendurchmesser Rohr [mm]... -
Seite 7: Elektrischer Anschluss
4 Elektrischer Anschluss ® Der SCHMIDT Strömungssensor SS 20.225 verfügt über ein fest mit dem Gehäuse verbundenes, ungeschirmtes Kabel von 2 m Länge mit of- fenen Kabelenden (Belegung siehe nachstehende Tabelle). Adernfarbe Bezeichnung Funktion Braun Power Betriebsspannung: +U Gelb Analogausgang w Strömungsgeschwindigkeit... -
Seite 8: Signalisierung
5 Signalisierung LED-Anzeige ® Der SCHMIDT Strömungssensor SS 20.225 verfügt über zwei verschie- denfarbige Leuchtdioden (LED), die den aktuellen Zustand bzw. deren Ur- sache anzeigen (siehe nachfolgende Tabelle und Grafik). Zustand Sensor Power Error Betriebsspannung: - Keine / Kabelbruch - Verpolt - Zu gering (<... -
Seite 9: Inbetriebnahme
Sensorkopf > 1 m/s sein. Darunter wird ein zu großer Temperaturwert ausgegeben. 6 Inbetriebnahme Bevor der SS 20.225 mit Spannung beaufschlagt wird ist zu prüfen, ob er mechanisch und elektrisch korrekt installiert wurde. Nach Anlegen der Betriebsspannung benötigt der intakte Sensor dann ca. -
Seite 10: Service-Informationen
Kalibrierung Soweit kundenseitig keine andere Vorgabe getroffen ist, empfehlen wir die Wiederholung einer Kalibrierung im Rhythmus von 12 Monaten. Der Sensor ist hierzu an SCHMIDT Technology einzusenden. Ersatzteile oder Reparatur Ersatzteile sind nicht verfügbar, da eine Reparatur nur beim Hersteller möglich ist. -
Seite 11: Technische Daten
100 / 200 / 350 / 500 mm Materialien PBT (Ultradur B4300 G4), Edelstahl 1.4404 Beschichtung (optional): Polyurethanderivat (schwarz) Gewicht 100 g max. (mit 2 m Kabel) Unter Referenzbedingungen > 1 m/s Mit Aderendhülsen ® Gebrauchsanweisung / Instructions for Use - SCHMIDT Flow Sensor SS 20.225... -
Seite 12: Konformitätserklärungen
10 Konformitätserklärungen SCHMIDT Technology GmbH erklärt hiermit, dass das Erzeugnis SCHMIDT Strömungssensor SS 20.225 Material-Nr. 567 920 mit den jeweiligen, nachstehend aufgeführten Vorschriften übereinstimmt: Europäische Richtlinien und Normen UK statutory requirements und designated standards. ® Die entsprechenden Konformitätserklärungen können von der SCHMIDT Homepage heruntergeladen werden: www.schmidttechnology.de... - Seite 24 SCHMIDT Technology GmbH Feldbergstraße 1 78112 St. Georgen Deutschland / Germany Phone +49 (0)7724 / 899-0 +49 (0)7724 / 899-101 Email sensors@schmidttechnology.de www.schmidttechnology.de www.schmidt-sensors.com ® Gebrauchsanweisung / Instructions for Use - SCHMIDT Flow Sensor SS 20.225...
