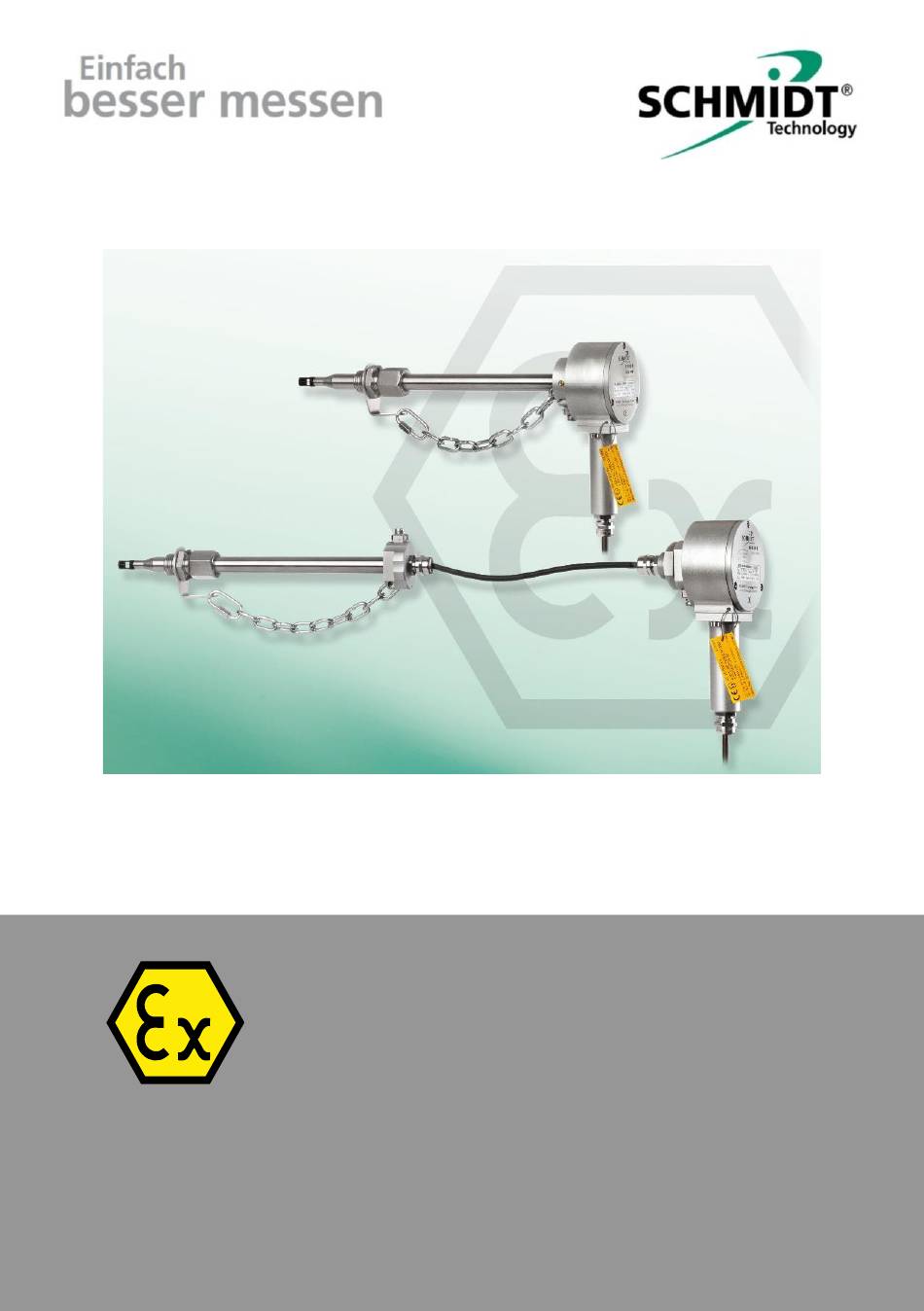

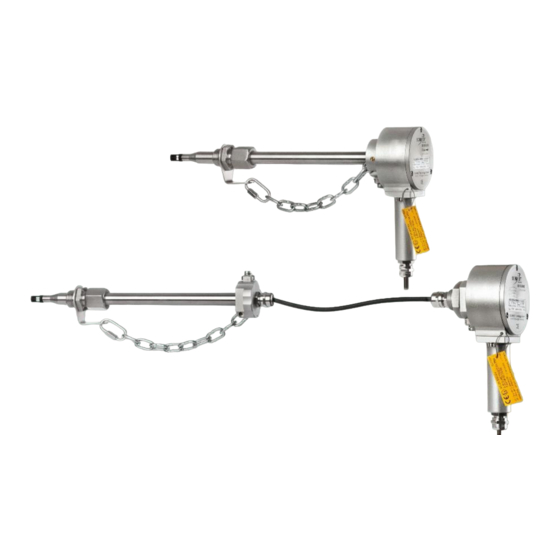

- Seite 1 ® SCHMIDT Strömungssensor SS 20.600 Ex - Zusatz für Einsatz ATEX Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Elektrischer Anschluss und Montage der Schutzhülse ....9 Typenschild - Kennzeichnung ............11 Konformitätserklärungen ............... 12 Baumusterprüfbescheinigung ............14 Impressum: Copyright 2022 SCHMIDT Technology GmbH Alle Rechte vorbehalten Ausgabe: 535698.01C Irrtümer und technische Änderungen vorbehalten Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 2... -
Seite 3: Wichtige Information
Gefahren und Sicherheitshinweise - Unbedingt lesen! Eine Nichtbeachtung kann eine Beeinträchtigung von Personen oder der Funktion des Gerätes nach sich ziehen. Explosionsgefahr - Unbedingt lesen! Wichtige Hinweise zur Verwendung in explosionsgefährdeten Be- reichen. Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 3... -
Seite 4: Lagerung Und Transport
Für den Transport oder den Versand des Sensors ist generell die mitgelieferte Schutzkappe über den Sensorkopf zu stecken. Die Lagertemperatur darf -20 °C nicht unter- oder +85 °C überschreiten. Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 4... -
Seite 5: Sicherheitshinweise Für Explosionsgefährdete Bereiche
3 Sicherheitshinweise für explosionsgefährdete Bereiche ® Die ATEX-Variante des SCHMIDT Strömungssensors SS 20.600 Ex ist für die folgenden Einsatzfälle geeignet: o In gasexplosionsgefährdeten Bereichen: Zone 2 o In staubexplosionsgefährdeten Bereichen: Zone 22 Die Einhaltung wichtiger Kenndaten des Explosionsschutzes Ihrer Anwendung müssen durch die Kennzeichnung des Pro-... -
Seite 6: Einsatzbereich
® Die ATEX-Variante der Kategorie 3 des SCHMIDT Strömungssensors SS 20.600 Ex ist für die stationäre Messung sowohl der Strömungsge- schwindigkeit als auch der Temperatur von Luft und Gasen in explosions- fähigen Atmosphären geeignet, mit folgenden Schutzarten: II 3G Ex ec ic IIC T4 Gc Gase (Zone 2) : II 3D Ex ic tc IIIC T135°C Dc... -
Seite 7: Montagehinweise
Bereich und dem nicht explosionsgefährdetem Bereich fließen. Kabel-Mindestquerschnitt: 1 x 4 mm Die Klemmmuttter muss hinreichend fest angezogen werden, sodass der Leiter gegen Lockern und Verdrehen gesichert ist. Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 7... - Seite 8 Erdungspotenzial muss ≤ 30 V sein Peak Abbildung 5-1 Erdungsanschlüsse (rot) bei abgesetzter Variante Abbildung 5-2 Erdungsanschlüsse (rot) bei Kompaktfühler Begrenzung durch sensorinternen Varistor zwischen GND und Gehäuse (ESD-Schutz). Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 8...
-
Seite 9: Elektrischer Anschluss Und Montage Der Schutzhülse
Betriebsspannung nicht möglich ist. Dies gilt insbesondere bei einer Demontage des Sensors. WARNUNG! ANSCHLUSSKABEL UND SENSOR NICHT UNTER SPANNUNG TRENNEN! WARNUNG! SCHUTZHÜLSE NICHT UNTER SPANNUNG ÖFFNEN! Im Lieferumfang enthalten. Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 9... - Seite 10 Anschlusskabel Schutzhülse Kabeldurchführung Stecker am Sensorgehäuse Anschlusskabelbuchse Befestigungschraube der Schutzhülse (Inbus 2,5 mm; mit Federring) Mutter der Kabel- durchführung (M12, < 4 Nm) Abbildung 6-1 Montage Anschlusskabel mit Schutzhülse Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 10...
-
Seite 11: Typenschild - Kennzeichnung
Sensornahe, unverlierbare Befestigung an einer nahegelege- nen Wand o. Ä. gemäß EN 60079-0, Kapitel 29.6. Die Seite mit dem Warnhinweis „WARNUNG - NICHT UNTER SPANNUNG TRENNEN“ muss sichtbar bleiben. Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 11... -
Seite 12: Konformitätserklärungen
8 Konformitätserklärungen Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 12... - Seite 13 Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 13...
-
Seite 14: Baumusterprüfbescheinigung
9 Baumusterprüfbescheinigung Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 14... - Seite 15 Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 15...
- Seite 16 SCHMIDT Technology GmbH Feldbergstrasse 1 78112 St. Georgen Deutschland Phone +49 (0)7724 / 899-0 +49 (0)7724 / 899-101 Email sensors@schmidttechnology.de www.schmidttechnology.de www.schmidt-sensors.com Gebrauchsanweisung SS 20.600 Ex – Zusatz für Einsatz ATEX Seite 16...
