5 Bedienung

5.1 Einstellmöglichkeiten
Das Gerät (RKZ-HS) bietet die Möglichkeit Schachtringe und Schachtkonen zu greifen.
Im Auslieferungszustand ist das Gerät RKZ-HSauf das Greifen von Schachtringen eingestellt.
Soll das Gerät (RKZ-HS) zum Greifen von Schachtringen
eingesetzt werden müssen folgende Anpassungen
erledigt werden:

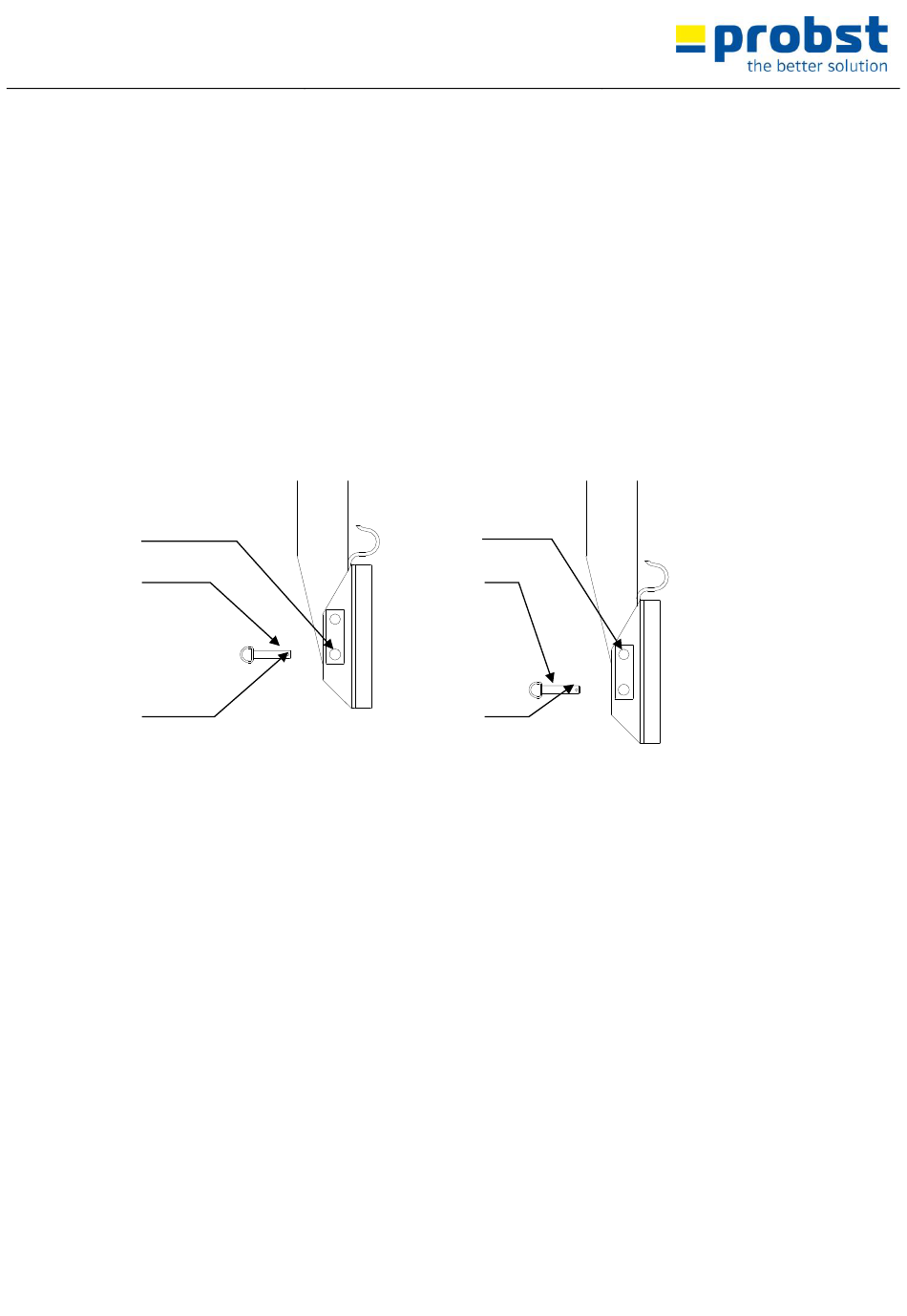

Der Greifarm und der Greifbacken müssen mittels des
Steckbolzens, positioniert in Bohrung 1 miteinander
verbunden werden und durch den Klappsplint gesichert
werden.
Bohrung 1
Steckbolz
en
Klappsplin
t
5.2

Hinweise zur Bedienung

●
Die Funktionen Öffnen, Schließen und Drehen des
Gerätes (RKZ-HS) werden durch die am Stapler
angebrachten Ventilsteuerhebel betätigt.
●
Die Funktionen Öffnen, Schließen und Drehen
erfolgen, solange die Ventilsteuerhebel betätigt
werden.
●
Den mit einer Federrückstellung ausgerüsteten
Ventilsteuerhebel darf man auf keinen Fall ruckartig
in seine Nullstellung bewegen, da sich dadurch
Druckstöße im Hydraulikkreislauf aufbauen, die evtl.
die Spannkraft des Gerätes (RKZ-HS) reduzieren !
●
Die optimale Halte- bzw. Spannkraft erhalten Sie,
wenn Sie den Steuerhebel nach dem Schließen der
Zange noch zwei Sekunden in Schließstellung
belassen. Der Manometer muss dabei einen Druck
von ca. 110 bar anzeigen.
14 / 18
Bedienung
Soll das Gerät (RKZ-HS) zum Greifen von Schachtkonen
eingesetzt werden müssen folgende Anpassungen
erledigt werden:
Der Greifarm und der Greifbacken müssen mittels des
Steckbolzens, positioniert in Bohrung 2 miteinander
verbunden werden und durch den Klappsplint gesichert
werden.
Bohrung
2
Steckbolz
en
Klappsplin
t
●
Um eine gleichmäßige Belastung des Gerätes (RKZ-
H) zu erreichen, müssen das Gerät immer mittig auf
die Greifgütern (Schachtringe u. Konen) setzen.
●
Bei Verladen von empfindliche Greifgütern lässt sich
die Klemmkraft des Gerätes (RKZ-HS) mittels eines
Druckbegrenzungsventils reduzieren.
●
Vermeiden Sie ruckartige Fahrbewegungen, wenn
das Gerät (RKZ-HS) belastet ist.
●
Setzten Sie die Schachtringe und Konen nach dem
Transport wieder vorsichtig ab.
●
Das Gerät (RKZ-HS) darf beim Absetzen der Teile
nicht zu weit geöffnet werden, da dabei die
Schachtringe und Konen beschädigt werden
können.
