Betriebsanleitung
RKZ-HS
4 Installation
4.1
Mechanischer Anbau
4.1.1
Kranausleger (optional)

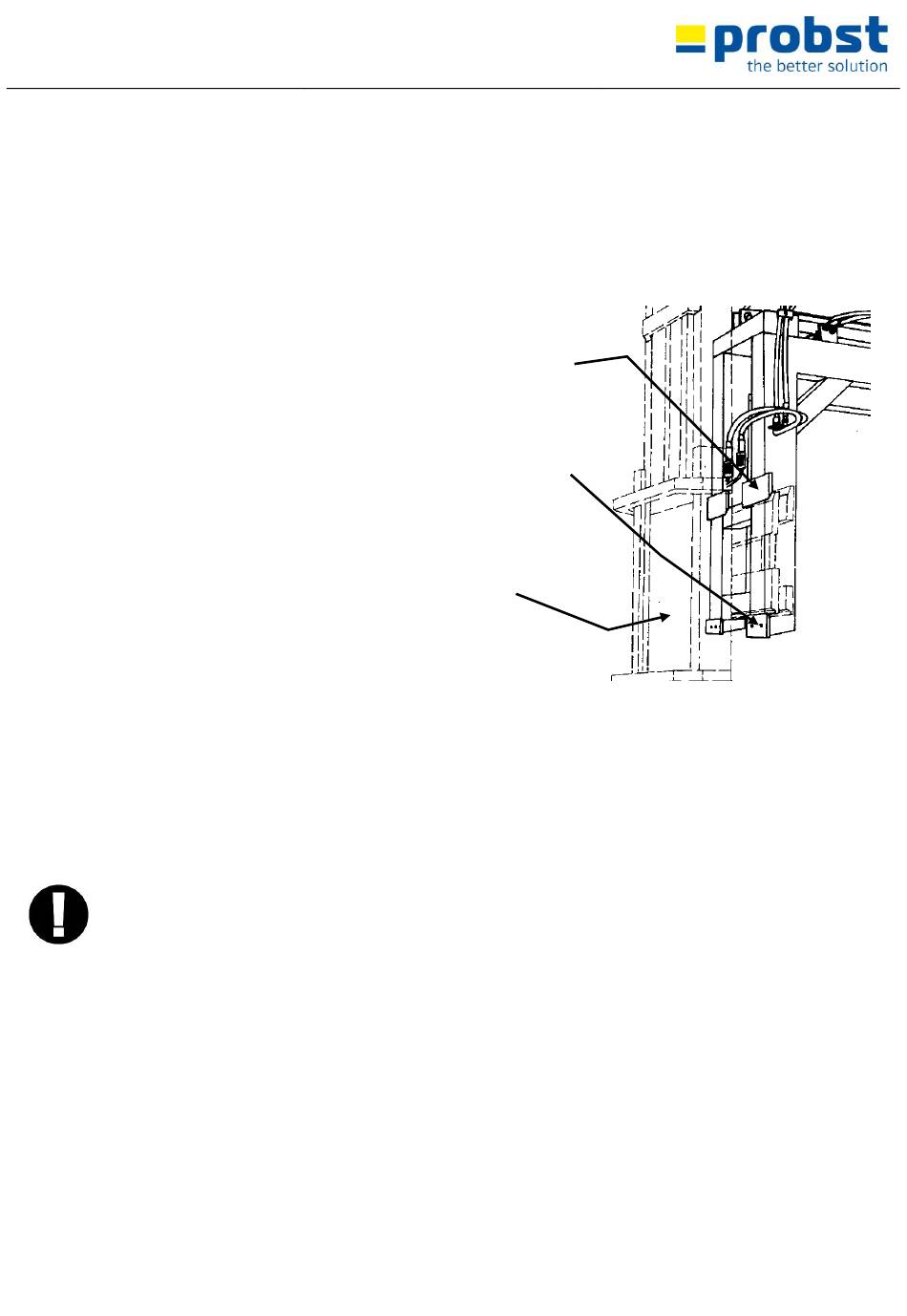

Um den Kranausleger am Gabelstapler zu befestigen,
fährt man mit dem Hubschild des Gabelstaplers unter
die oberen Befestigungspratzen und befestigt
anschließend die unteren Befestigungspratzen.
Es ist unbedingt sicherzustellen, dass die Tragfähigkeit des Gabelstaplers durch das Gerät (RKZ-HS) und die
zusätzliche Last der Greifgüter (Baustoffpakete) nicht überschritten wird.
4.1.2
Drehmotor (optional)
●
Der Drehmotor muss kardanisch am Ausleger oder an den Einstecktaschen aufgehängt sein, so dass der
Drehmotor und das daran angebrachte Gerät in jeder Stellung des Kranauslegers oder der Einstecktaschen
frei auspendeln kann.
●
Wird dieses freie Pendeln behindert, können Belastungen auftreten, die zum Bruch des Drehmotors und der
Aufhängung führen können.
●
Oberhalb des Drehmotors ist eine Pendeldämpfung eingebaut, die die Pendelbewegungen einerseits in der
Amplitude begrenzt und andrerseits zum schnellen Abklingen der Pendelbewegung sorgt.
12 / 18
Installation
Obere
Befestigungspratze
Untere
Befestigungspratze
Hubschild des
Staplers
V3
DE
