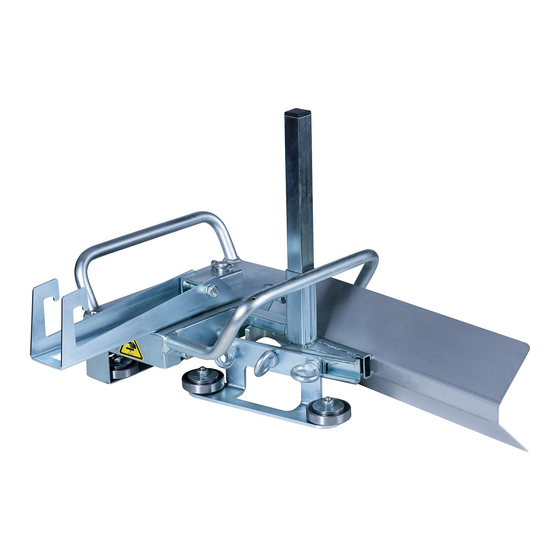

- Seite 1 Betriebsanleitung Original Betriebsanleitung RINNENFIX RF-H Abziehsystem für das Betonplanum RF-H 5100.0064...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
- Seite 3 Umstellung der Abziehrichtung ........................ 8 Bedienung................................9 Bedienung allgemein ............................9 Wartung und Pflege .............................. 10 Wartung ................................ 10 5.1.1 Mechanik ............................... 10 Reparaturen ..............................10 Prüfungspflicht .............................. 11 Hinweis zum Typenschild ..........................12 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................. 12 5100.0064...
-
Seite 4: Allgemeines
Allgemeines 3 / 12 Bezeichnung: RINNENFIX RF-H Abziehsystem für das Betonplanum Typ: RF-H Artikel-Nr.: 5100.0064 Hersteller: Probst GmbH Gottlieb-Daimler-Straße 6 71729 Erdmannhausen, Germany info@probst-handling.de www.probst-handling.de Allgemeines Bestimmungsgemäßer Einsatz Das Gerät (RF-H) dient ausschließlich zum Abziehen des Magerbetonbettes (für Rinnensteine) /Betonplanum (zwischen Bordstein und Straßen-Asphaltbelag) von Hand. -
Seite 5: Übersicht Und Aufbau
Allgemeines 4 / 12 Übersicht und Aufbau Klappsplint Schaufel- Bedienbügel Einhängevorrichtung Abziehrichtung Höhen- verstellung Aufsetzrolle Oberes Abstützrad Rollen- Unteres Abziehblech aufnahme Abstützrad Technische Daten Arbeitsbreite maximal Eigengewicht (kg) Passend für Planumshöhe von Oberkante (mm) Bordsteindicke (mm) Bordstein (mm) RF-H 100-200 140-370 5100.0064... -
Seite 6: Sicherheitshinweise
Sicherheit 5 / 12 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 7: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 12 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 8: Einstellungen
Einstellungen 7 / 12 Einstellungen Allgemein Das Gerät (RF-H) muss vor dem Arbeitseinsatz auf die Abziehhöhe des Betonplanums, Betonplanumsbreite und die Bordsteinbreite eingestellt werden. Vorsicht: Verletzungsgefahr der Hände! Abziehrichtung Einstellung Abziehhöhe Einstellung für Bordsteinbreite 3.1.1 Einstellung für Beton-Bordsteine • Alle drei Ringschrauben (1) entfernen. •... -
Seite 9: Einstellung Abziehhöhe (Betonplanum)
Einstellungen 8 / 12 3.1.3 Einstellung Abziehhöhe (Betonplanum) • Ringschraube (6) lösen. • Durch hochschieben oder herunterziehen Höhenverstellung (7) die gewünschte Höhe des Betonplanums einstellen. • Ringschraube (6) wieder anziehen. 3.1.4 Umstellung der Abziehrichtung Das Gerät (RF-H) muss entsprechend umgebaut werden, wenn das Betonplanum auf der anderen Seite des Bordsteines errichtet werden soll: •... -
Seite 10: Bedienung Allgemein
Bedienung 9 / 12 Bedienung Bedienung allgemein Nachdem alle Einstellungen vorgenommen worden sind ist das Gerät (RF-H) einsatzbereit. Das Gerät (RF-H) kann von einem Bediener am Bedienbügel entweder geschoben oder gezogen werden. Der Bediener steht rechts hinter dem Bordstein, um nicht das frische Magerbetonbett (Betonplanum) durch Fußabdrücke zu verdichten. -
Seite 11: Wartung Und Pflege
Wartung und Pflege 10 / 12 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 12: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.de • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... - Seite 13 Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)!
- Seite 14 min. 118 Neigung 2% ----------------- max. 208 Fall 2% Abziehblech in Zeichnungsansichten in Mittelstellung gezeichnet ------------------------------------------ Screeding plough drawn in middle position 17,5 17,5 Bei Änderungen Rücksprache TB ! Gewicht: 12,9 kg Feineinstellung für Abziehblech Schutzvermerk nach DIN 34 beachten! + / - 17,5mm Nachdruck nur mit unserer Genehmigung! ------------------------------------------------------...
- Seite 15 33700060 20000070 20540001 41000219 33110024 21070074 20030008 20080005 41000218 41000214 41000217 21860001 41000218 41000217 41000218 41000215 33250025 20080005 21350012 33250025 33700270 33501658 20000020 41000218 33250025 21350012 33250025 33500808 41000216 33700145 © all rights reserved conform to ISO 16016 33700210 20080005 Datum Name Benennung...
-
Seite 16: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
