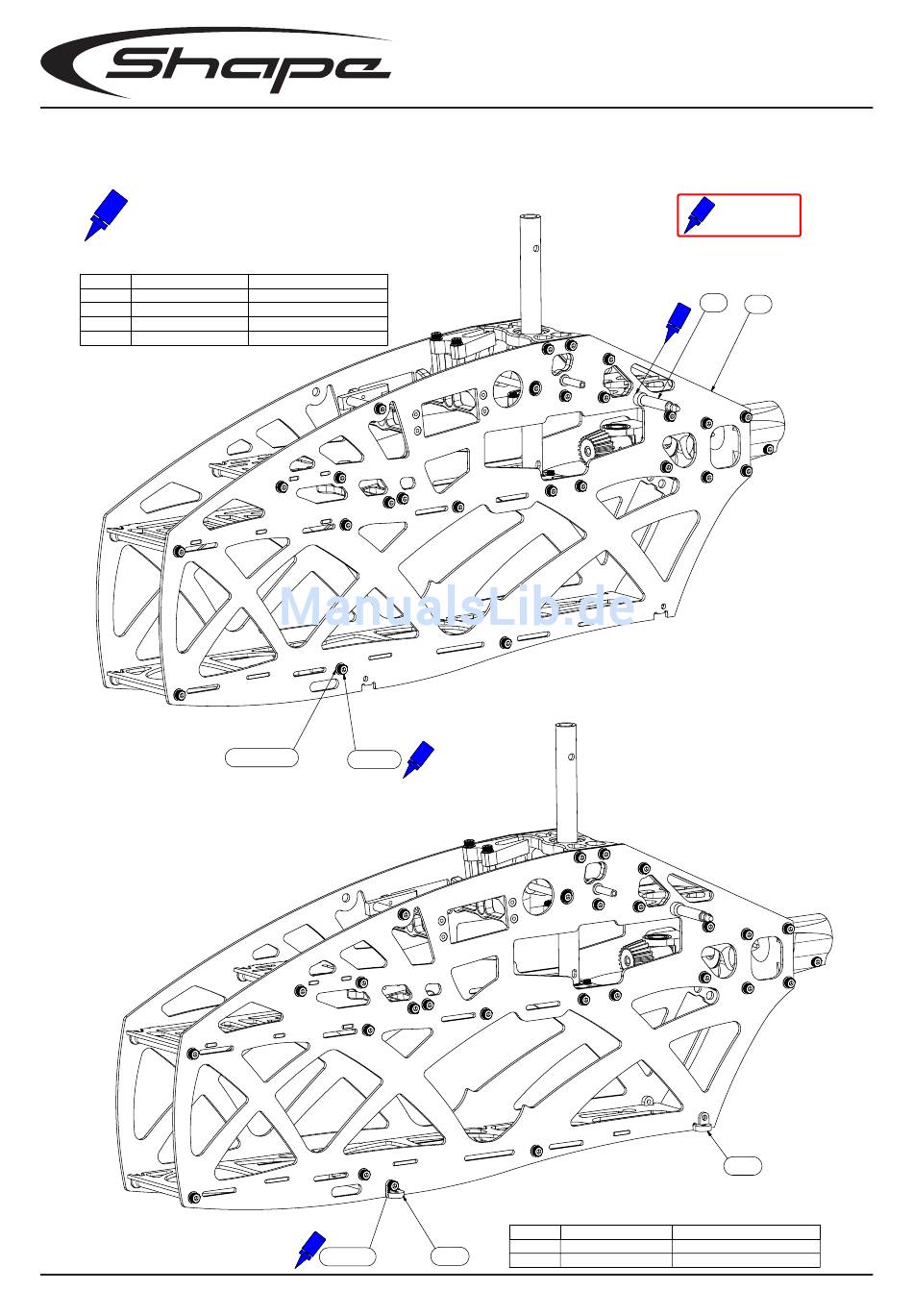

Shape 9.0 Rigid Bauanleitung Seite 9

Alle Schrauben
kleben!!
ANZAHL TEILENUMMER
24 DIN 125 - 3,2 ALU DIN 125 - 3,2 ALU
24 DIN 912 M3x6 Zylinderkopfschraube M3x6
1 SH035 SEITENPLATTE LINKS
2 SH069 HAUBENHALTER
DIN 125 - 3,2 ALU
(24 Stück)
Mainframe
BEZEICHNUNG
DIN 912 M3x6
(24 Stück)
T212-002
DIN 912 M3x10
Die Landegstell-
halterungen Nr.
T212-002 müs-
sen eventuell etwas
aufgefeilt werden,
damit die Seiten-
platten aufgesteckt
werden können.
ANZAHL TEILENUMMER
2 T212-002 KUFENHALTER
2 DIN 912 M3x10 Zylinderkopfschraube M3x10
Schraubensicherung
mittelfest
SH069
SH035
T212-002
BEZEICHNUNG
9
