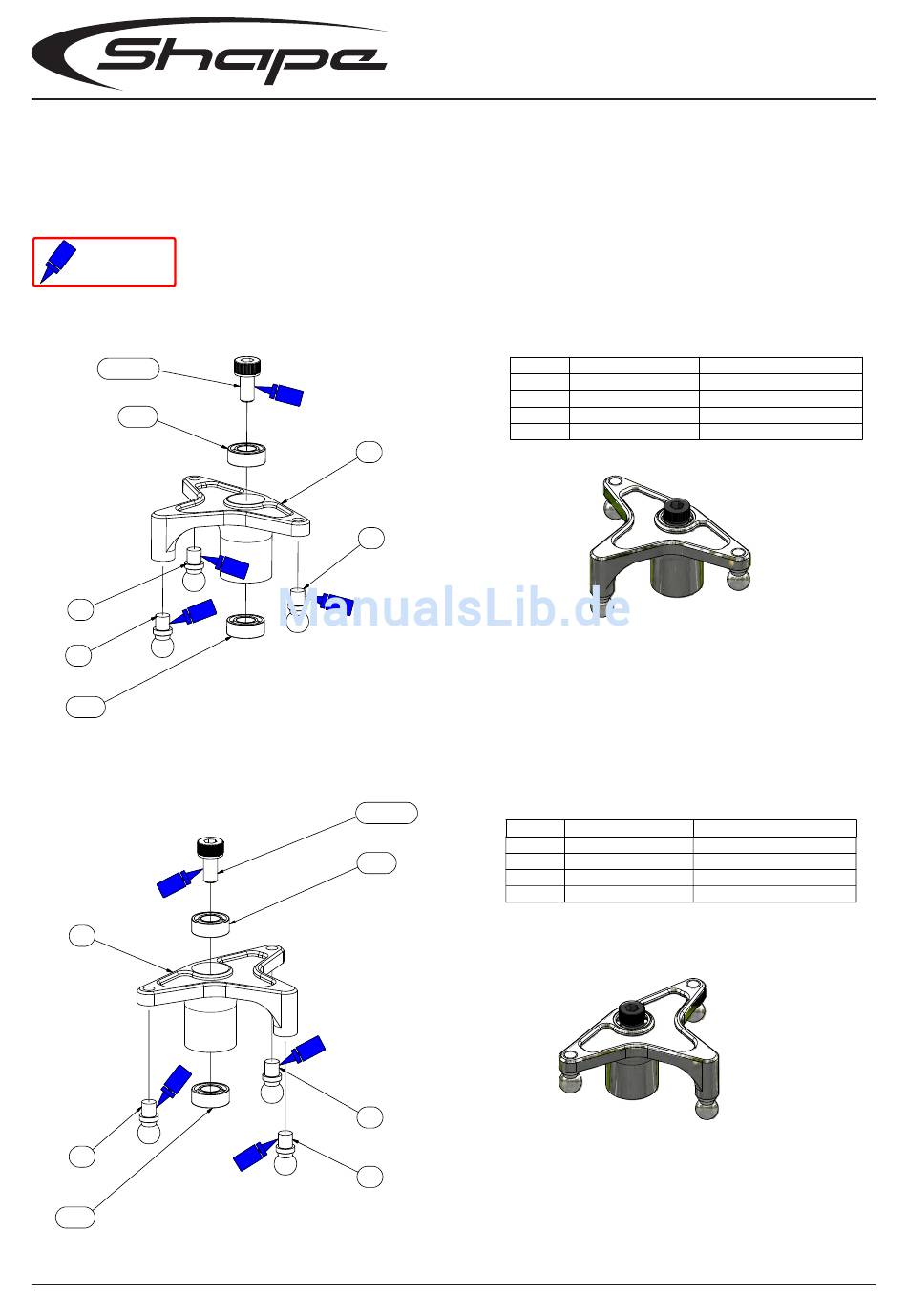

Shape 9.0 Rigid Bauanleitung Seite 14

Schraubensicherung
mittelfest
DIN 912 M3x6
MR84ZZ
T295
T295
MR84ZZ
T289
T295
MR84ZZ
14
Roll Umlenkhelbel
T288
T295
DIN 912 M3x6
MR84ZZ
T295
T295
ANZAHL TEILENUMMER
1 T288
3 T295
1 DIN 912 M3x6
2 MR84ZZ
ANZAHL TEILENUMMER
1 T289
3 T295
1 DIN 912 M3x6
2 MR84ZZ
BEZEICHNUNG
ROLLHEBEL LINKS
KUGELKOPF M3 4,8x4
Zylinderkopfschraube M3x6
RILLENLAGER 4x8x3
BEZEICHNUNG
ROLLHEBEL RECHTS
KUGELKOPF M3 4,8x4
Zylinderkopfschraube M3x6
RILLENLAGER 4x8x3
