Shape 9.0 Rigid Bauanleitung Seite 8

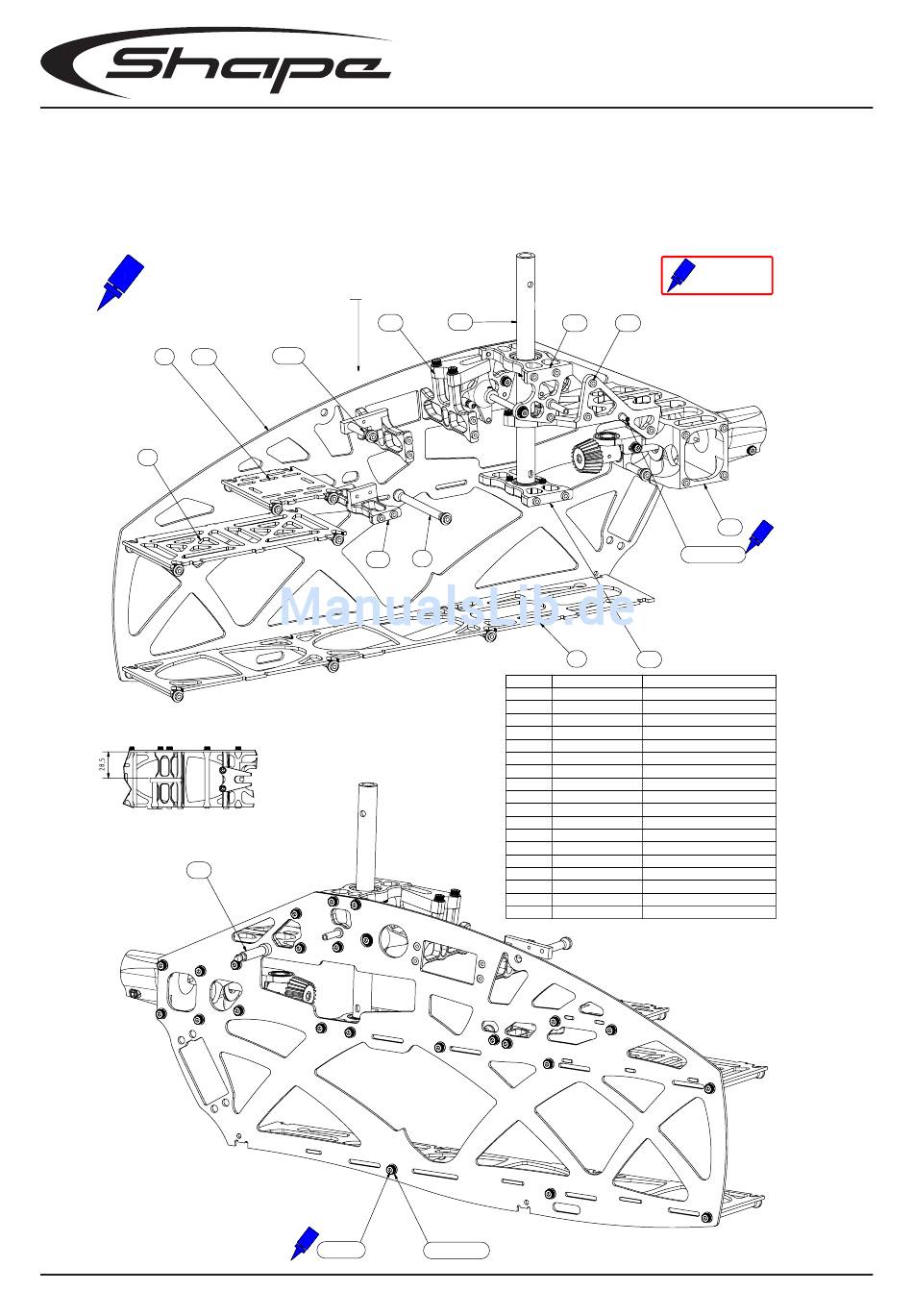

Vorbereiten der Carbonteile:
Bitte sämtlich CFK-Frästeile sauber entgraten mit einem 400er
Schleifpapier.
Alle Schrauben
kleben!!
T143 SH034
T142
A
SH069
8
Mainframe
A
SH082
T171-001
T149
SH031
DIN 912 M3x6
DIN 125 - 3,2 ALU
(23 Stück)
(23 Stück)
SH036
SH083 SH084
T214
ANZAHL TEILENUMMER
23 DIN 125 - 3,2 ALU
23 DIN 912 M3x6
2 DIN 913 - M3 x 12
1 SH034
1 SH036
1 SH069
1 T142
1 T143
8 T149
1 T171-001
1 T214
1 SH024
1 SH031
1 SH086
1 SH085
1 SH084
1 SH083
1 SH082
Schraubensicherung
mittelfest
SH085
DIN 913 - M3 x 12
SH086
BEZEICHNUNG
DIN 125 - 3,2 ALU
Zylinderkopfschraube M3x6
GEWINDESTIFT M3x12
SETENPLATTE RECHTS
HAUPTROTORWELLE
HAUBENHALTER
EMPFÄNGERPLATTE
KREISELPLATTE
DISTANZWELLE
DISTANZ
BODENPLATTE
SERVOHALTER VORNE
SERVOHALTER UNTEN
LAGERBOCK UNTEN
HECKABTRIEB/AUFNAHME
MOTORHALTER KPL.
DOMLAGER KPL.
SERVO/TS HALTER
