Shape 9.0 Rigid Bauanleitung Seite 33

Schraubensicherung
mittelfest
DIN 912 M3x6
DIN 125 3,2
T320
Achtung: Verwenden Sie hier die Unterlag-
scheiben DIN 125 3,2 aus Edelstahl.

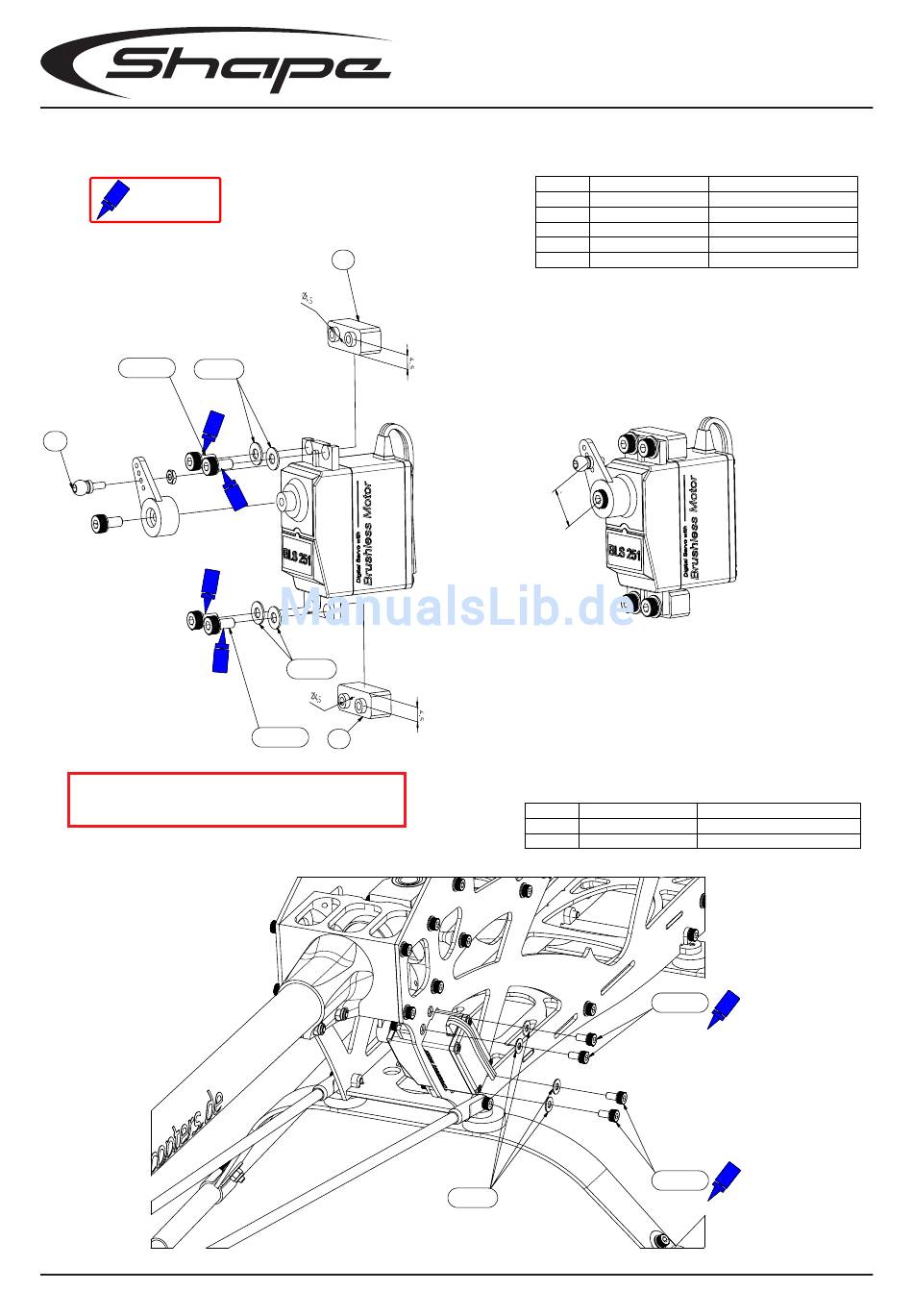

Einbau Heckservo
T218
DIN 125 3,2
DIN 912 M3x6
T218
ANZAHL TEILENUMMER
2 T218
4 DIN 912 M3x6
4 DIN 125 3,2
1 T320
1 DIN 934 M2 A2
ca. 10mm
ANZAHL TEILENUMMER
4 DIN 125 3,2
4 DIN 912 M3x6
DIN 125 3,2
BEZEICHNUNG
DISTANZ
Zylinderkopfschraube M3x6
DIN 125 - 3,2
KUGELKOPF M2 4,8x4,5
Sechskantmutter M2
BEZEICHNUNG
DIN 125 - 3,2
Zylinderkopfschraube M3x6
DIN 912 M3x6
DIN 912 M3x6
33
