Shape 9.0 Rigid Bauanleitung Seite 23

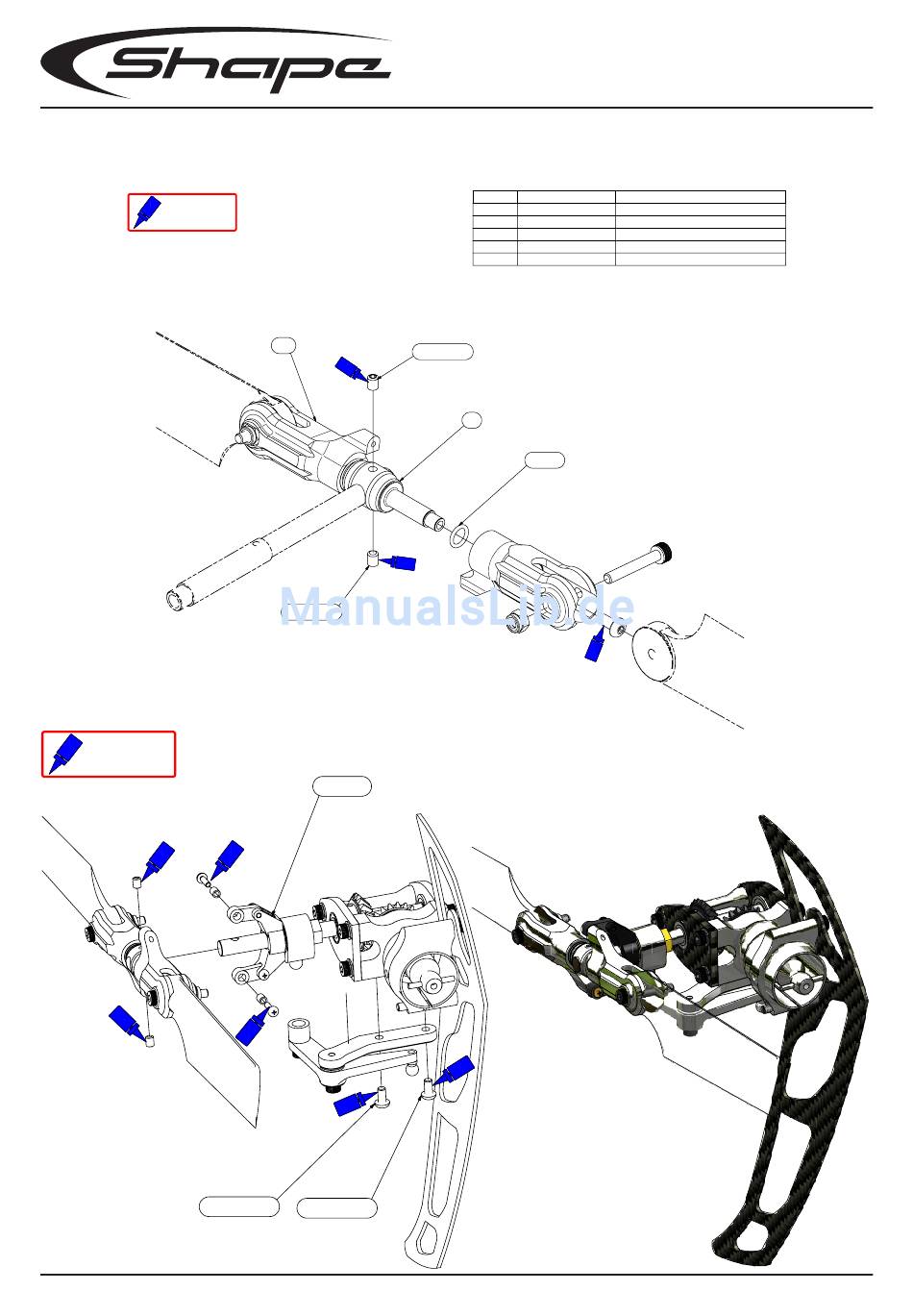

Zusammenbau Heck
Schraubensicherung
mittelfest
Schraubensicherung
mittelfest
ISO 7380 - M3 x 6
SH045
DIN 913 - M3 x 4
DIN 913 - M3 x 4
PITCHBRÜCKE
ISO 7380 - M3 x 6
ANZAHL TEILENUMMER
1 T252 BLATTWELLE HECKROTOR
2 O-RING 5x1 O-RING 5x0,8
2 ISO 7380 - M3 x 6 Linsenkopfschraube M3x6
2 DIN 913 - M3 x 4 GEWINDESTIFT M3
2 SH045 HECKBLATTHALTER KOMPL.
T252
O-RING 5x1
BEZEICHNUNG
23
