Shape 9.0 Rigid Bauanleitung Seite 11

Schraubensicherung
mittelfest
GE 12 EC
T295
DIN 913 - M3 x 4
T295
T322

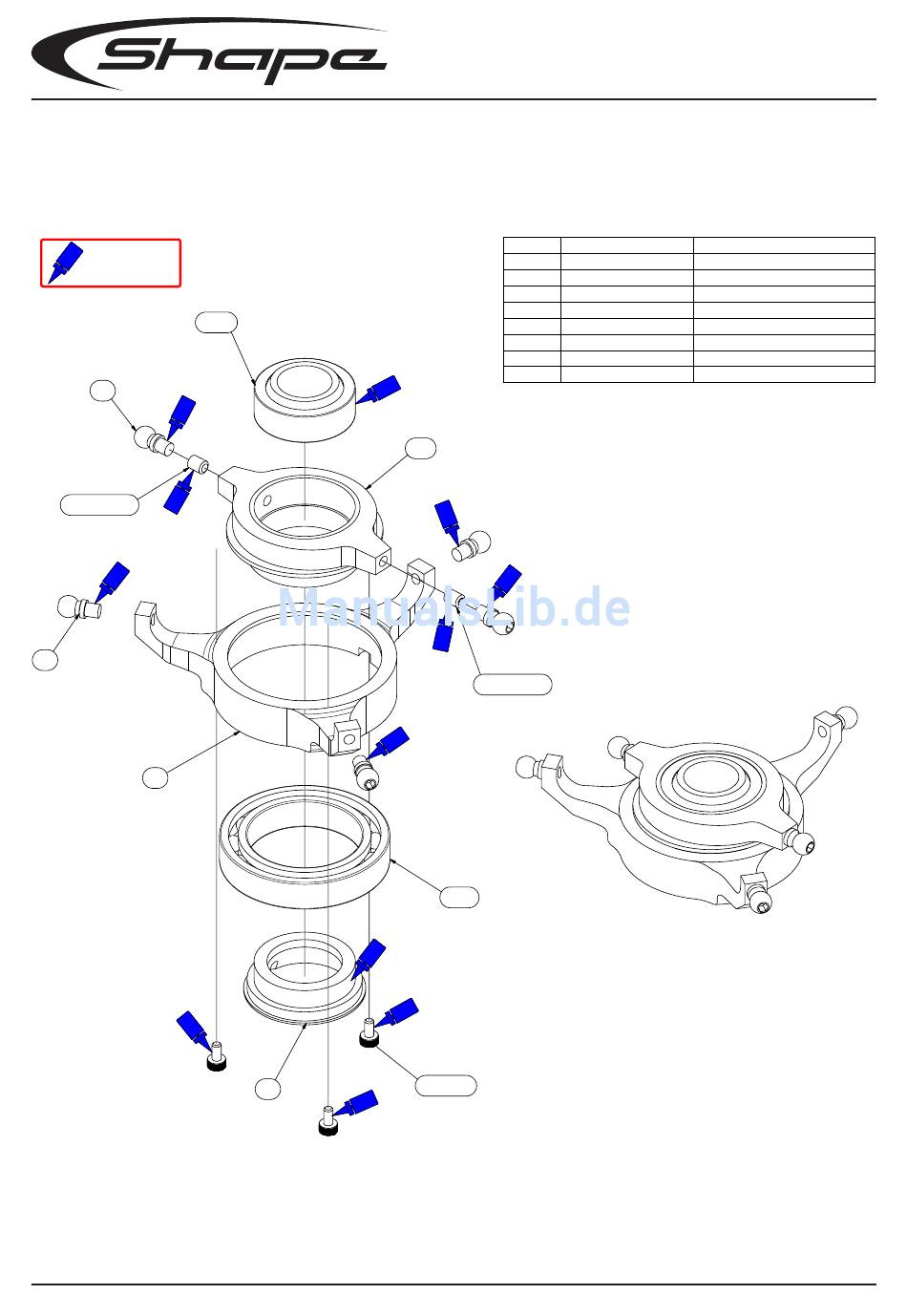

Taumelscheibe
SH059
DIN 912 M2x4
T323
ANZAHL TEILENUMMER
5 T295
1 T322
1 61805ZZ
1 T323
1 SH059
3 DIN 912 M2x4
1 GE 12 EC
2 DIN 913 - M3 x 4
DIN 913 - M3 x 4
61805ZZ
BEZEICHNUNG
KUGELKOPF M3 4,8x4
TAUMELSCHEIBE UNTERTEIL
RILLENLAGER 25x37x7
GEWINDERING
TAUMELSCHEIBE OBERTEIL
Zylinderkopfschraube M2x4
GELENKLAGER 12x22x7
GEWINDESTIFT M3
11
