Shape 9.0 Rigid Bauanleitung Seite 6

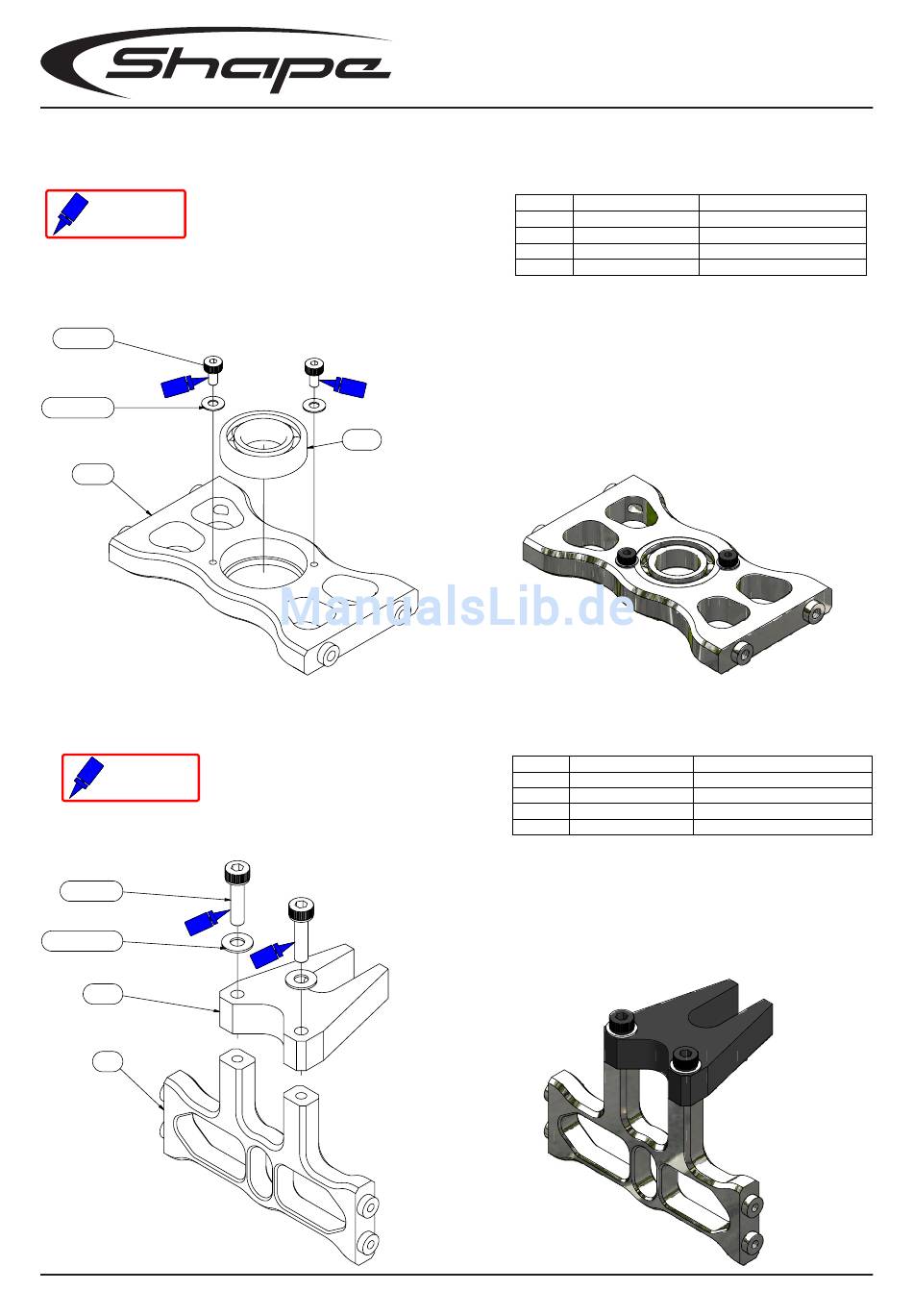

Unteres Lager Hauptrotorwelle
Schraubensicherung
mittelfest
DIN 912 M2x4
DIN 125 - A 2,2
T186-001
Servohalter und Taumelscheibenführung
Schraubensicherung
mittelfest
DIN 912 M3x12
DIN 125 - 3,2 ALU
T191-001
SH008
6
61800ZZ
ANZAHL TEILENUMMER
2 DIN 912 M2x4
2 DIN 125 - A 2,2
1 T186-001
1 61800ZZ
ANZAHL TEILENUMMER
1 SH008
1 T191-001
2 DIN 912 M3x12
2 DIN 125 - 3,2 ALU
BEZEICHNUNG
Zylinderkopfschraube M2x4
Unterlegscheibe
LAGERBOCK UNTEN
RILLENLAGER 10x19x5
BEZEICHNUNG
SERVOHALTER
KLAUE
Zylinderkopfschraube M3x12
DIN 125 - 3,2 ALU
