Shape 9.0 Rigid Bauanleitung Seite 32

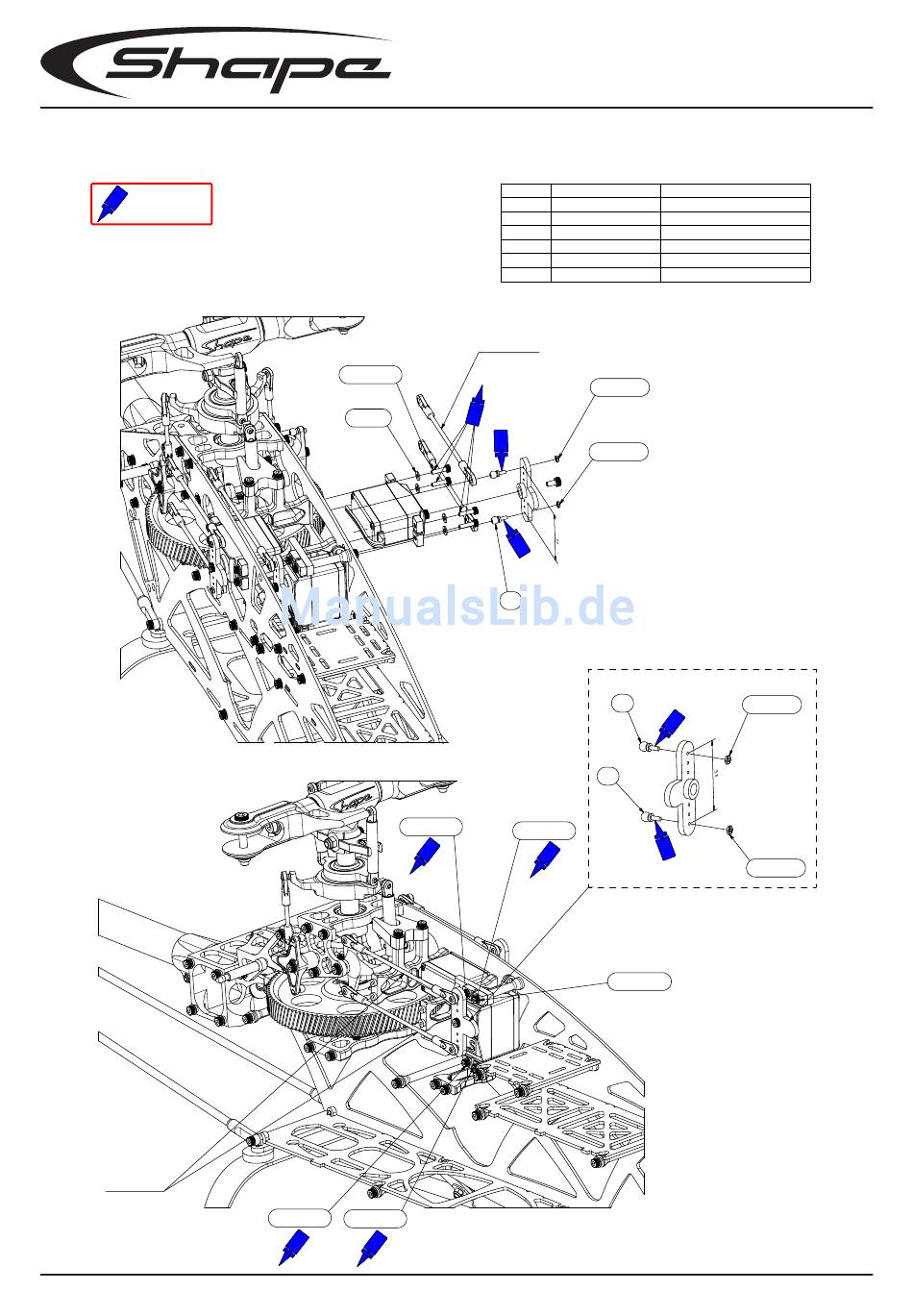

Einbau Push-Pull Gestänge
Schraubensicherung
mittelfest
NICKGESTÄNGE
32
DIN 912 M2,5x10
DIN 125 2,7
B ( 1 : 1,3 )
DIN 912 M2,5x10
DIN 912 M2,5x10
DIN 912 M2,5x10
ANZAHL TEILENUMMER
12 DIN 125 2,7
11 DIN 912 M2,5x10
1 DIN 912 M2,5x16
6 T320
6 DIN 934 M2 A2
4 SH015
ROLLGESTÄNGE
DIN 934 M2 A2
DIN 934 M2 A2
T320
T320
T320
DIN 912 M2,5x16
DIN 125 2,7 (4x)
BEZEICHNUNG
DIN 125 - 2,7 A2
Zylinderkopfschraube M2,5x10
Zylinderkopfschraube M2,5x16
KUGELKOPF M2 4,8x4,5
Sechskantmutter M2
ROLLGESTÄNGE KOMPL.
DIN 934 M2 A2
DIN 934 M2 A2
