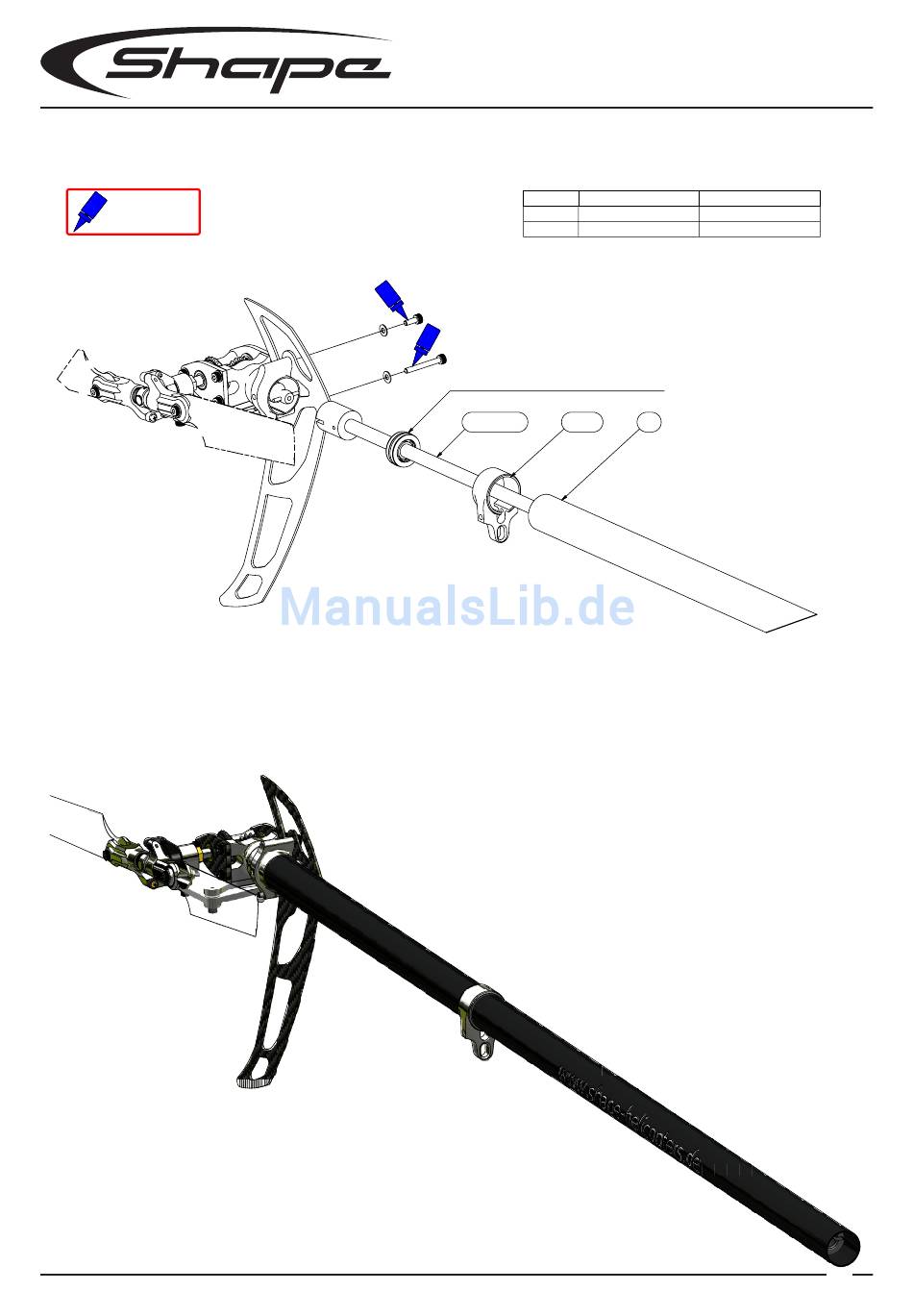

Einbau Heck und Starrantrieb
Schraubensicherung
mittelfest
ANZAHL
alle drei Hülsen aussen fetten
STARRANTRIEB
Am Heckrohr die Kanten innen und aussen
entgraten!
Tipp: Zum aufschieben der Klemmhülse T256-001 nehmen
Sie eine schmale Leiste (ca. 2mm dick) und die beiliegende
Schraube DIN 912 M3x20 und setzen diese auf die Gewin-
deseite ein, bis sie etwas in der Mitte der Hülse heraus steht.
Dann legen Sie die Leiste in die Nut zwischen Schraube und
Hülse ein und ziehen die Schraube an bis die Leiste geklemmt
ist. Jetzt können Sie durch weiteres anziehen die Hülse sprei-
zen um diese leichter auf das Heckrohr auf Position zu
TEILENUMMER
1 T209 HECKROHR ALU
1 T256-001
KLEMMHÜLSE
T256-001 T209
schieben.
