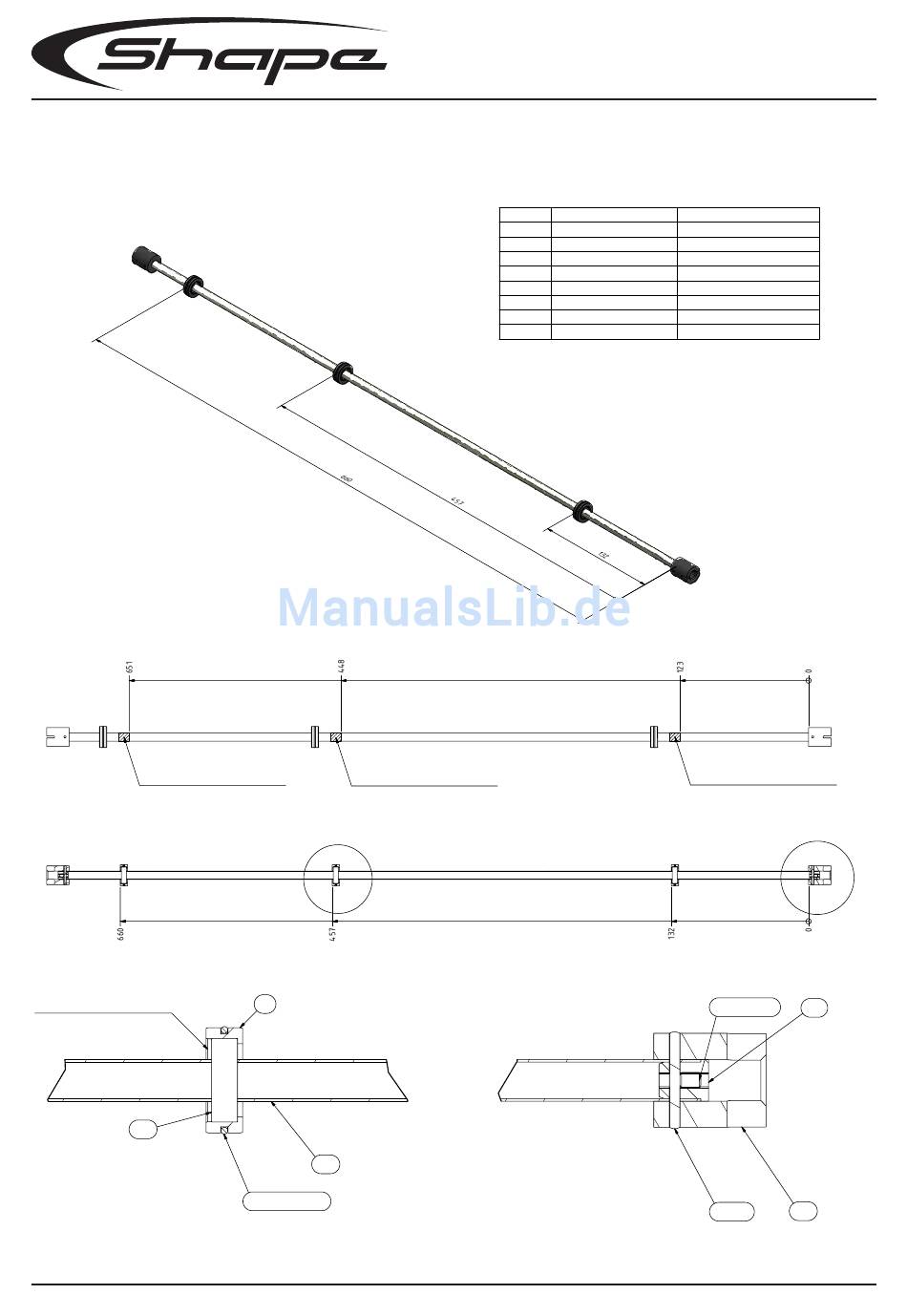

Shape 9.0 Rigid Bauanleitung Seite 24

Heck
Positionen für Kleber.
sehr dünn 2K Kleber auftragen
(für Metall geignet)
Heck
Positionen der Lager nachdem überschieben
auf die Klebestellen.
A ( 2,5 : 1 )
T159 zum Heck geöffnet einbauen.
688ZZ
24
Starrantrieb
sehr dünn 2K Kleber auftragen
(für Metall geignet)
A
T159
SH052
O-Ring 16x1.5 NBR 70
ANZAHL TEILENUMMER
3 T159
3 688ZZ
2 SH051
1 SH052
2 SH053
2 DIN 913 - M3 x 4
2 DIN 7 2x18
3 O-Ring 16x1.5 NBR 70
Front
B ( 2,5 : 1 )
BEZEICHNUNG
HÜLSE STARRANTRIEB
RILLENLAGER 8x16x5
EINPRESSSBUCHSE
ROHR STARRANTRIEB
KUPPLUNG
GEWINDESTIFT M3
Zylinderstift 2x18
O-Ring 18x1.3 NBR 70
sehr dünn 2K Kleber auftragen
(für Metall geignet)
Front
B
DIN 913 - M3 x 4 SH051
SH053
DIN 7 2x18
