Shape 9.0 Rigid Bauanleitung Seite 18

Schraubensicherung
mittelfest

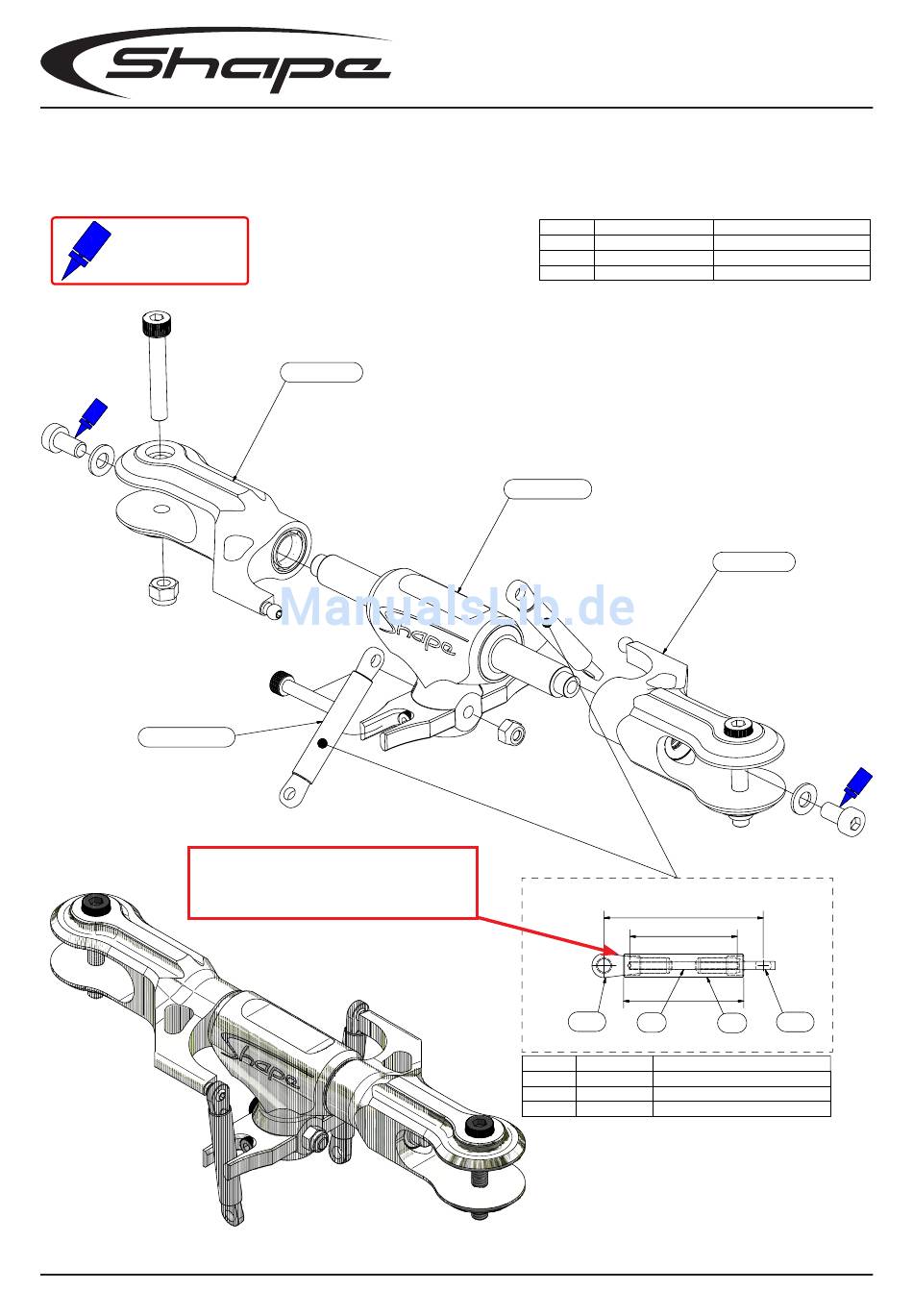

GESTÄNGE ROTORKOPF
Kugelpfannen KGPF001vor dem Eindre-
hen in die Hülse SH006 etwas abschleifen,
bis diese ohne Druck in die Hülse passen.
18
Rotorkopf
BLATTHALTER 2010
ANZAHL TEILENUMMER
2 BLATTHALTER 2010
1
ZENTRALSTÜCK 2010
2 SH005
ZENTRALSTÜCK 2010
SH005
49
33
37
KGPF001 SH007
ANZAHL TEILENUMMER
1 SH006
HÜLSE MITNEHMER
1 SH007
GESTÄNGE BLATTHALTER
2 KGPF001 KUGELPFANNE 4,8 M2,5
BEZEICHNUNG
GESTÄNGE ROTORKOPF
BLATTHALTER 2010
KGPF001
SH006
BEZEICHNUNG
