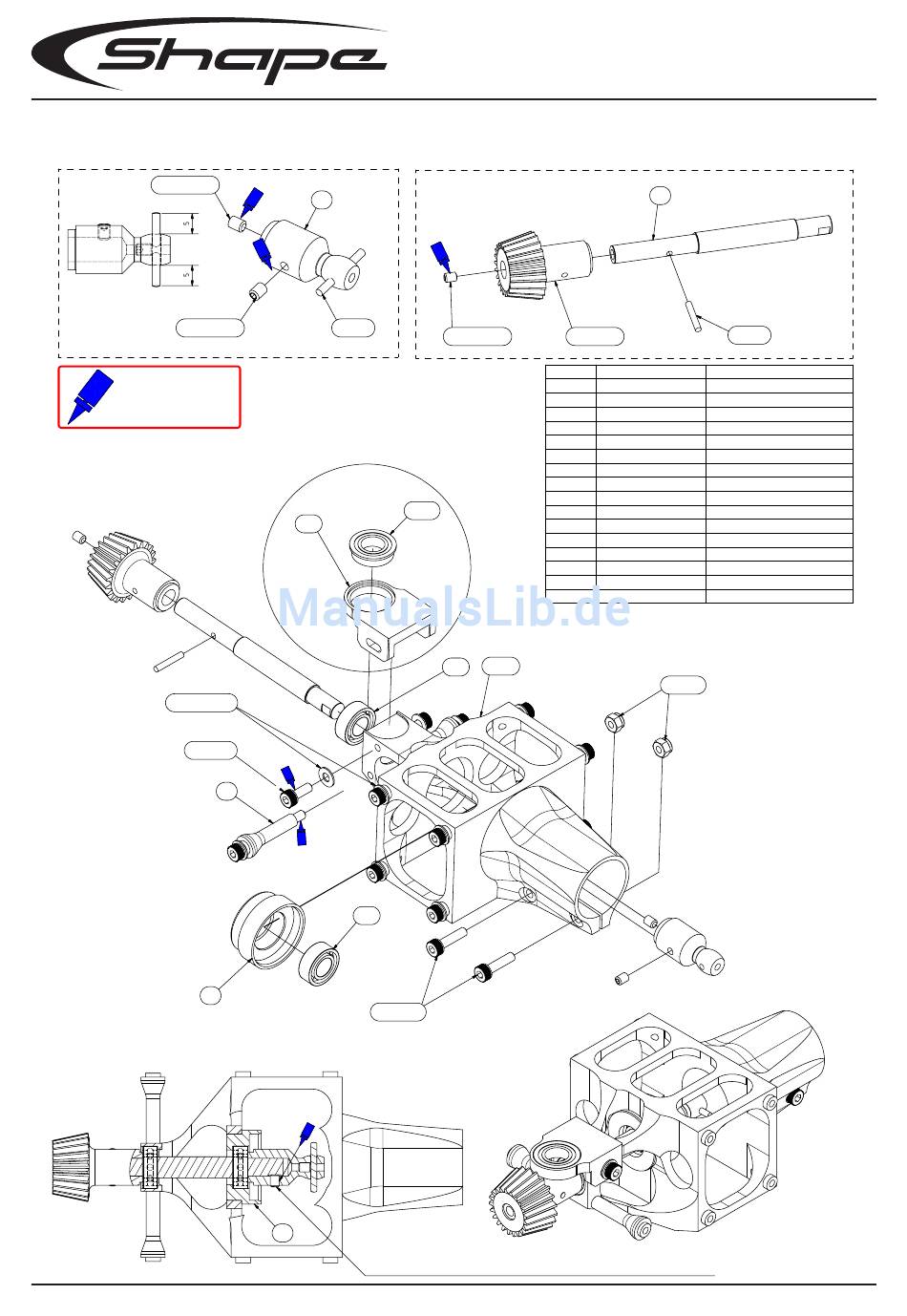

Shape 9.0 Rigid Bauanleitung Seite 7

Heckabtriebsgetriebe
DIN 913 - M3 x 4
DIN 913 - M3 x 4
Schraubensicherung
mittelfest
Gegenlager optional
DIN 125 - 3,2 ALU
DIN 912 M3x8
T168
T189
T189
T156
DIN 7 2x18
DIN 913 - M3 x 4
MF148ZZ
SH057
687ZZ
687ZZ
DIN 912 M3x12
Madenschraube M3x4 auf der Anspiegelung fest drehen
T188
G001-004 Z=21
ANZAHL TEILENUMMER
2 DIN 125 - 3,2 ALU
2 DIN 985 M3
1 T156
2 T168
1 T187-003
1 T188
1 T189
3 DIN 913 - M3 x 4
2 DIN 912 M3x8
2 DIN 912 M3x12
1 G001-004 Z=21
1 SH057
1 MF148ZZ
1 DIN 7 2x12
1 DIN 7 2x16
2 687ZZ
T187-003
DIN 7 2x12
BEZEICHNUNG
DIN 125 - 3,2 ALU
SICHERUNGSMUTTER M3
KUPPLUUNG
RUNDSTANGE
HECKROHRHALTER
WELLE KEGELRAD VORNE
HÜLSE
GEWINDESTIFT M3
Zylinderkopfschraube M3x8
Zylinderkopfschraube M3x12
KEGELRAD MOD. 1 Z=21
GEGENLAGER
BUNDLAGER 8x14x4
Zylinderstift 2x12
Zylinderstift 2x16
RILLENLAGER 7x14x5
DIN 985 M3
7
