Shape 9.0 Rigid Bauanleitung Seite 12

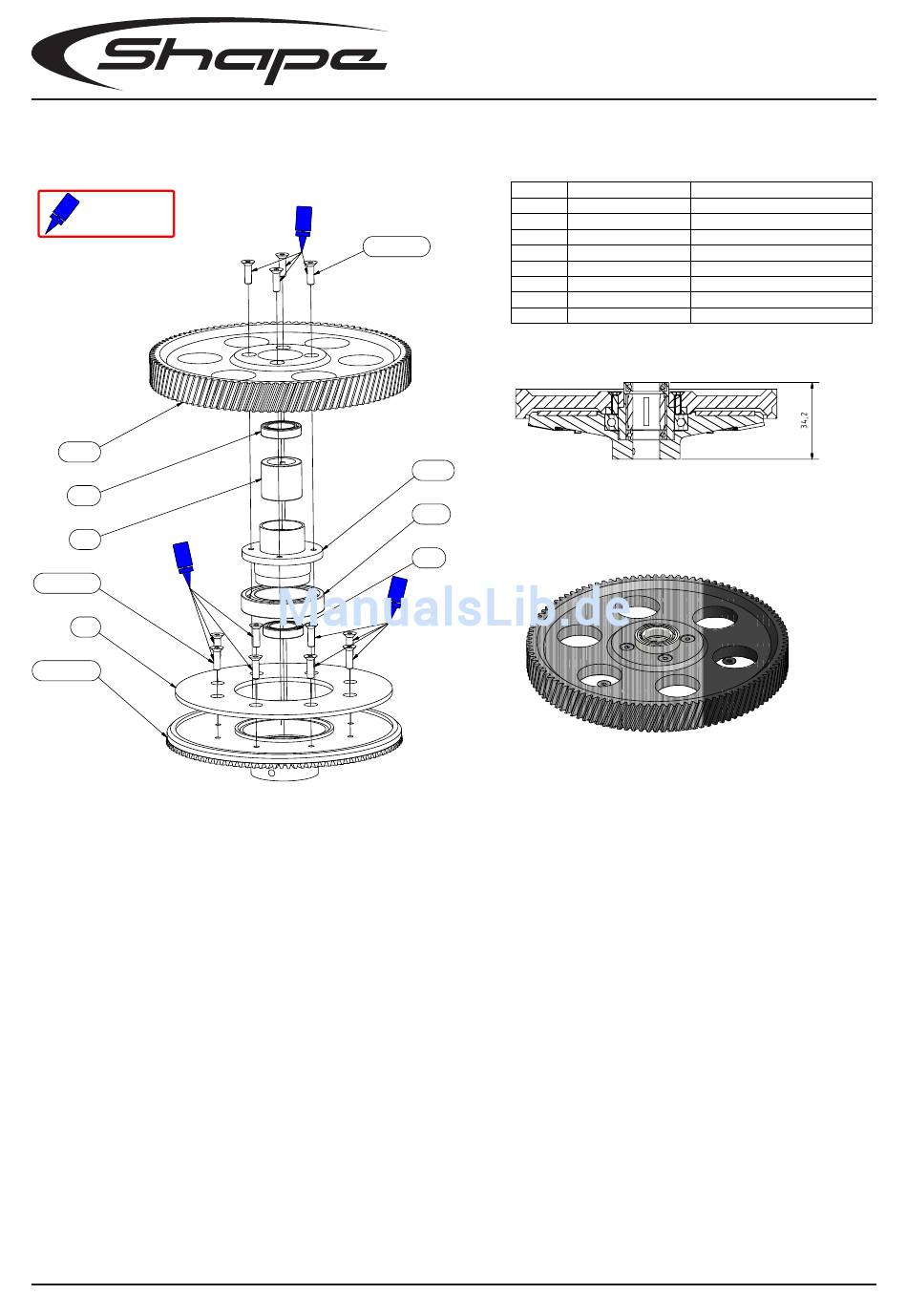

Hauprgetriebe Zusammenbau
Schraubensicherung
mittelfest
G003-001
6701ZZ
HF1216
DIN 7991 M3x10
SH070
G011-004 Z=105
Bevor Sie die Hauptrotorwelle durch das Getriebe stecken, in den Freilauf etwas Nähmaschinenöl ein-
träufeln.
Vorgehensweise um das Spiel zum Heckabtriebszahnrad einszustellen:
Rotorwelle durch das obere Domlager, den Spannring T271 und die Motorhalterung einschieben.
Zuerst vier Passscheiben DIN788 12x18x0,1 und dann die Hülse SH082 auf die Rotorwelle stecken.
Getriebeeinheit seitlich einführen und die Hauptrotorwelle bis in das untere Lager drücken.
Beachten Sie beim Einstellen des Spiels, dass Sie vor der Kontrolle die Getriebeeinheit nach oben gegen
die Motorhalterung drücken. Drehen Sie nun das Getriebe mehrmals und prüfen an mehreren Stellen das
Zahnflankenspiel zum Abtriebszahnrad G011-004 Z=21 .
Um das Spiel exakt einzustellen, legen Sie soviele Passscheiben oberhalb der Distanzhülse SH082 ein, bis
sie nahezu kein Spiel zum Heckabtriebszahnrad G011-004 Z=21 haben.
Jetzt können Sie das Getriebe mit der Schraube DIN 912 M3x35 und der Stoppmutter M3 sichern.
Wichtig: den Spannring T271 gegen das obere Domlager drücken und anziehen!
12
DIN 7991 M3x10
Hauptgetriebe Einbau
ANZAHL
1
G003-001
1
T215-003
2
6701ZZ
1
HF1216
1
61805ZZ
12
DIN 7991 M3x10
1
G011-004 Z=105
1
SH070
T215-003
61805ZZ
6701ZZ
TEILENUMMER
BEZEICHNUNG
HAUPTZAHNRAD MOD. 1 Z=106
FREILAUF
RILLENLAGER 12x18x4
FREILAUF 12x18x16
RILLENLAGER 25x37x7
Senkkopfschraube M3x10
KEGELRAD MOD. 1 Z=105
VERSTEIFUNGSPLATTE
