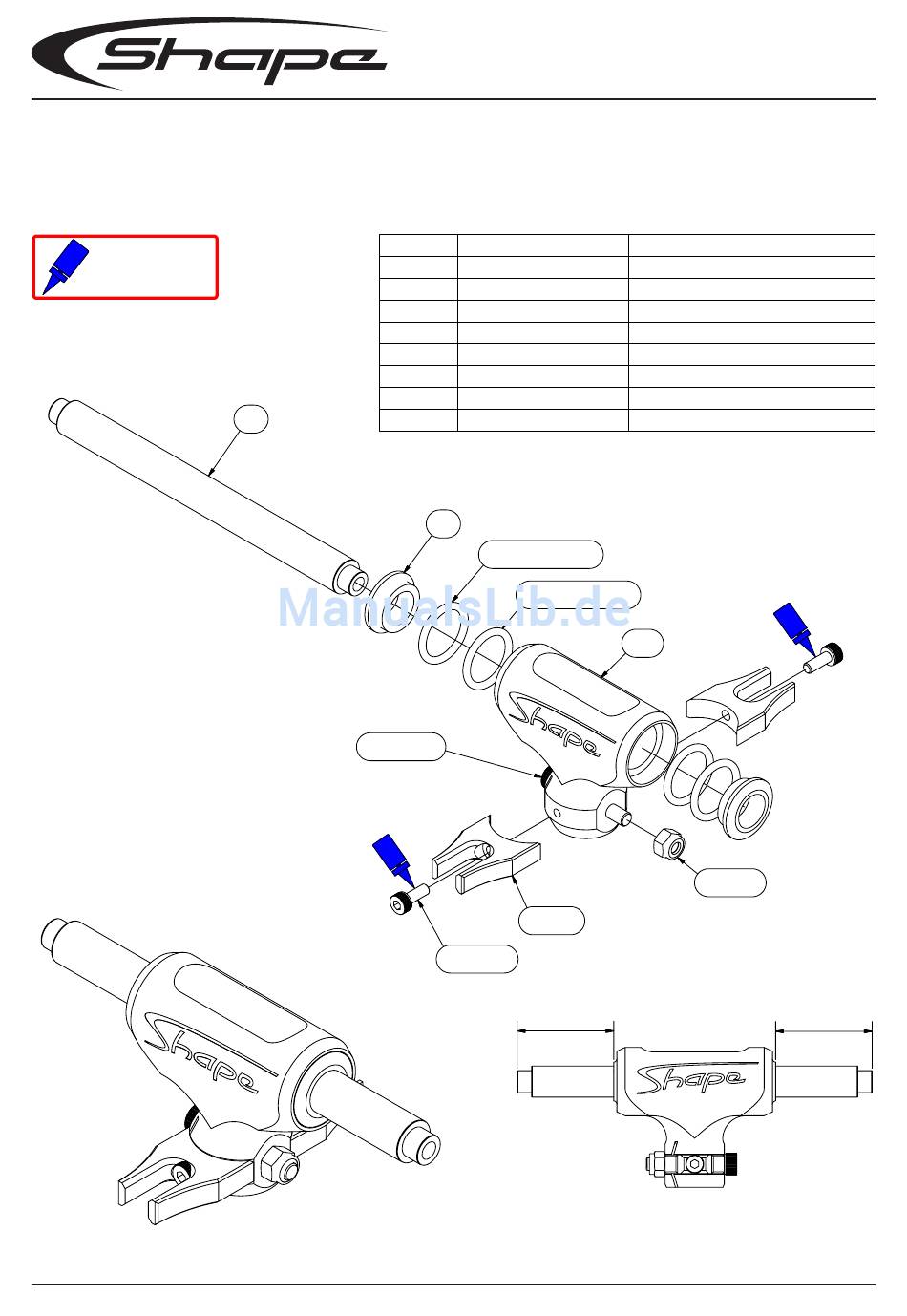

Shape 9.0 Rigid Bauanleitung Seite 17

Schraubensicherung
mittelfest
T228
Rotorkopf
ANZAHL TEILENUMMER
1 DIN 985 M4
2 T267
1 T228
2 DIN 912 M3x8
1 SH058
2 SH025-001
4 O-Ring 14x2 NBR 90
1 DIN 912 M4x25
T267
O-Ring 14x2 NBR 90
O-Ring 14x2 NBR 90
DIN 912 M4x25
SH025-001
DIN 912 M3x8
BEZEICHNUNG
SICHERUNGSMUTTER M4
HÜLSE
BLATTLAGERWELLE
Zylinderkopfschraube M3x8
ZENTRALSTÜCK
MITNEHMER
O-Ring 14x2 NBR 90
Zylinderkopfschraube M4x25
SH058
DIN 985 M4
ca. 31
ca. 31
17
