Schraubensicherung
mittelfest
DIN 912 M3x6
DIN 913 - M3 x 4
T295
T295
T293

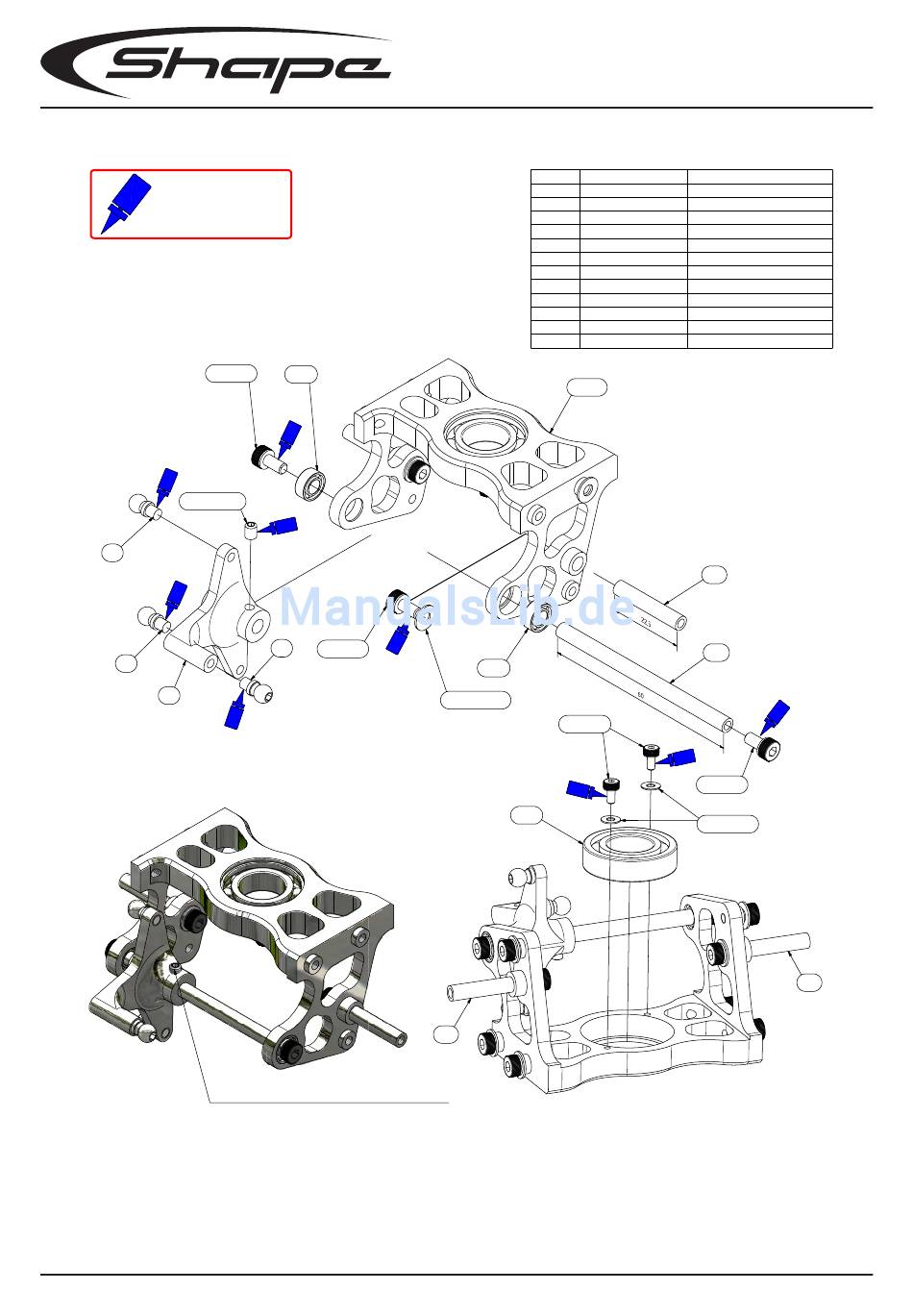

Um das Spiel der Rollhebel optimal einzustellen montieren Sie vorab die Welle SH021 am Lagerbock.
Setzen Sie den Rollhebel T290 auf die Welle und ziehen die Schrauben M3 an. Sollte der Hebel schwer-
gängig zu bewegen sein, so müssen Sie an der Stirnseite der Wellenaufnahme im Lagerbock mit einer
Feile etwas nacharbeiten.
Ist das Spiel zu groß, so müssen Sie die Welle SH021 mit einer Feile etwas kürzen.
Bitte dies auch für den gegenüberliegenden Rollehebel durchführen. Anschließend demontieren Sie die
Rollhebel wieder.
Oberes Domlager
MR84ZZ
T295
DIN 912 M3x6
Gewindestift M3x4 noch nicht anziehen
ANZAHL
TEILENUMMER
2
DIN 125 - A 2,2
2
DIN 912 M2x4
2
SH021
4
DIN 912 M3x6
1
SH020
1
SH019-001
2
DIN 125 - 3,2 ALU
1
T293
3
T295
1
DIN 913 - M3 x 4
2
MR84ZZ
1
61901ZZ
SH019-001
MR84ZZ
DIN 125 - 3,2 ALU
DIN 912 M2x4
61901ZZ
SH021
BEZEICHNUNG
Unterlegscheibe
Zylinderkopfschraube M2x4
WELLE
Zylinderkopfschraube M3x6
WELLE
LAGERBOCK OBEN
DIN 125 - 3,2 ALU
NICKHEBEL
KUGELKOPF M3 4,8x4
GEWINDESTIFT M3
RILLENLAGER 4x8x3
RILLENLAGER 12x24x6
SH021
SH020
DIN 912 M3x6
DIN 125 - A 2,2
SH021
3
