Begrenzungskette und Wechselautomatik

6.4.1

Begrenzungskette

Die Begrenzungskette (2) befindet sich zwischen der oberen Traverse des Gerätes und der
Wechselautomatik (1) und sorgt dafür, dass sich die Gummigreifbacken (ohne gegriffenes Greifgut) nicht
komplett schließen können (Minimal-Öffnungsbereich).
●
Bei extrem schneller Fahrt des Trägerterätes, (z.b. Baggers) mit am Ausleger hängendem, geöffnetem
Scherengreifer SG über unebenes Gelände kann es durch die ruckartigen Bewegungen zum
unbeabsichtigen Entriegeln der Wechselautomatik (1) kommen.
●
In diesem Fall begrenzt die Begrenzungskette (2) den Schließweg, sodass sich die Greifbacken nicht
berühren sondern auf einem bestimmten Abstand zueinander gehalten werden.
●
Bei einem solchen unbeabsichtigten Entriegeln der Wechselautomatik (1) kann es durch die hohe
Dynamik zur Überlastung der Begrenzungskette (2) bzw. deren Befestigung kommen.
●
Daher muss nach einem solchen Beanspruchungsfall die Begrenzungskette (siehe 2 in Abb.A) und ihre
Befestigungsschrauben (siehe A1 und A2 in Abb. A) unbedingt ausgetauscht werden, sowie die
Rotationsbremse an der Wechselautomatik (Abb. E) auf korrekte Funktion überprüft werden (siehe
Abb. F, G, H)!
●
Bestell-Nr. für Ersatz-Begrenzungskette und Rotationsbremse siehe Ersatzteilliste.
●
Vor jeder weiteren Inbetriebnahme ist die komplette Baugruppe (Abb. B und C) auf
Verschleißerscheinungen (Beschädigungen) zu prüfen.
●
Falls Beschädigungen festgestellt werden, muss sowohl die komplette Baugruppe (Abb. B und C)
ausgetauscht werden!
●
Darüber hinaus muss eine Funktionsprüfung der Rotationsbremse (siehe Abb. F, G, H) durchgeführt
werden und es muss bei Bedarf auch die Rotationsbremse ausgetauscht werden.
Das Betreiben des Gerätes (SG) mit beschädigter/gebrochener Begrenzungskette ist strengstens verboten!
Lebensgefahr!!!
A1
2
2
A2
5310.0415
Abb. A

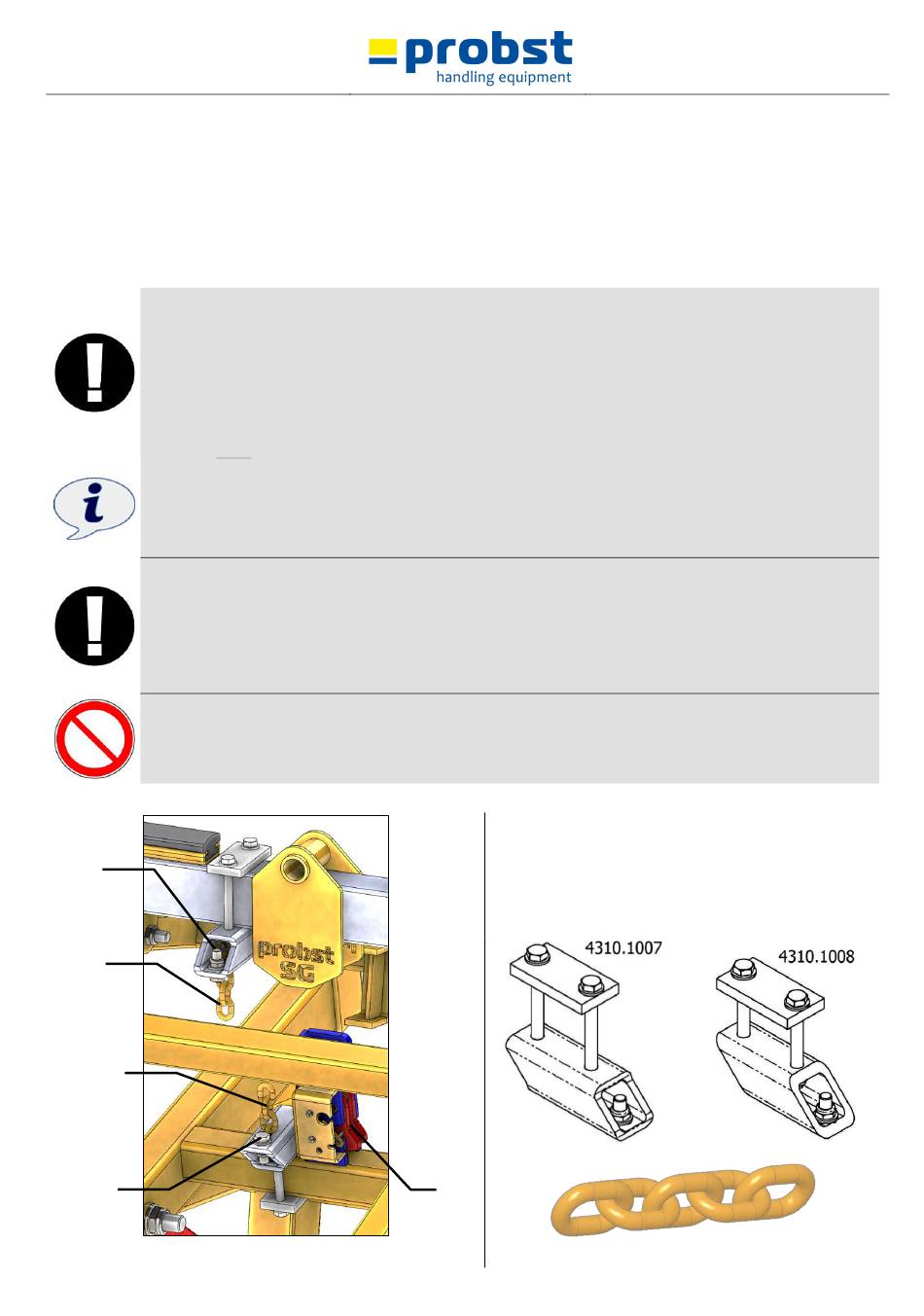

Ersatz-Begrenzungskette (2) muss wie in folgendem Bild
(Abb. A, C) gezeigt montiert werden.
Abb. D zeigt einen Scherengreifermit gespannter
Begrenzungskette.
Komplette Baugruppe siehe Ersatzteilliste.
1
V1
Abb. B
