Installation

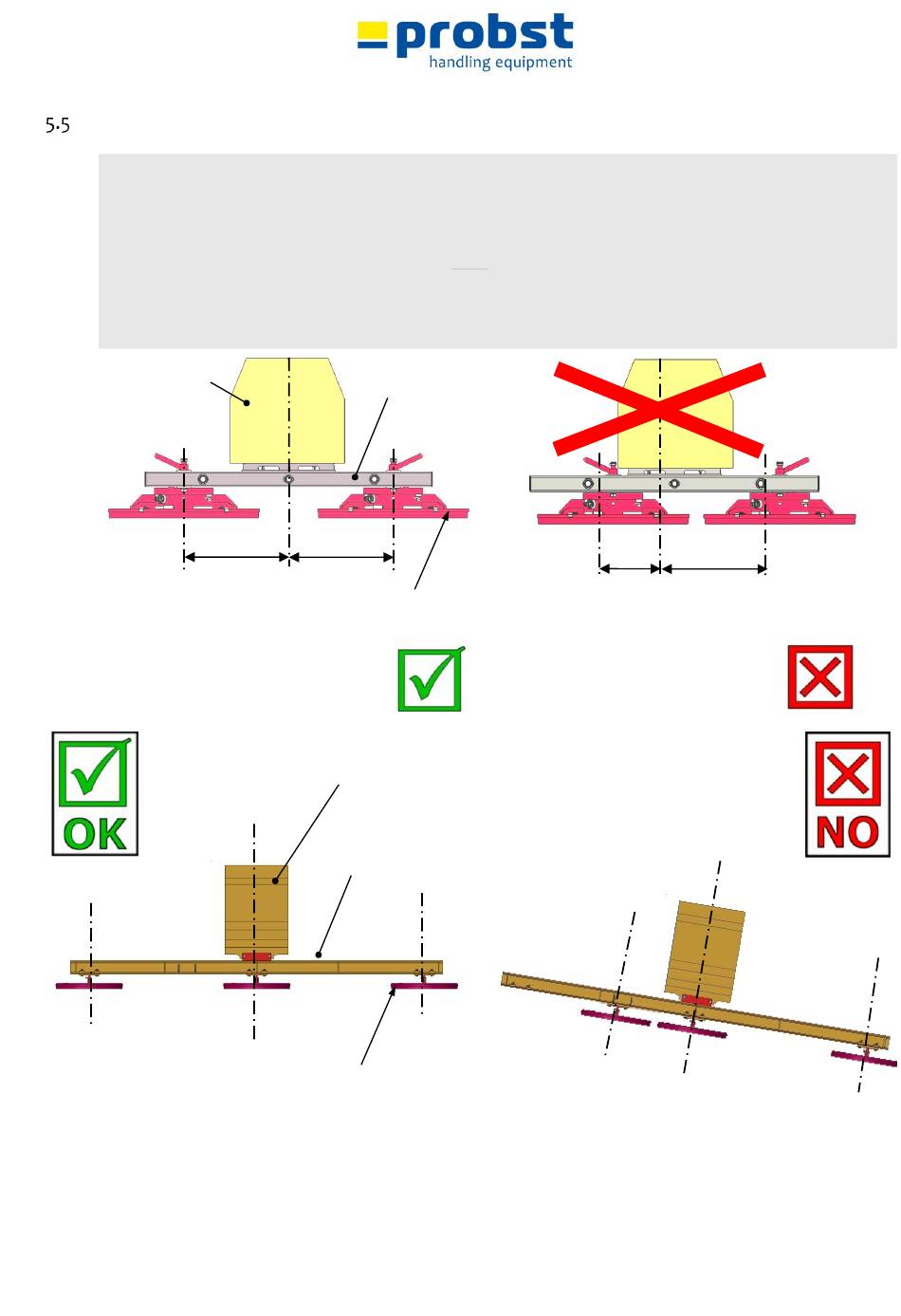

Verwendung der optionalen Traverse mit 2 (3) Saugplatten

Bei der Verwendung der Traverse mit 2 Saugplatten dürfen nur Saugplatten der gleichen Bauart
!
(Tragfähigkeit, Abmessungen u. Form) eingesetzt werden!
Die Saugplatten müssen immer den gleichen Abstand (A) zur senkrechten Mittelachse der Traverse haben
(siehe Abbildung 1).
Ein ungleiches Positionieren der Saugplatten ist nicht erlaubt (siehe Abbildung 2)!
Es ist darauf zu achten, dass die zu hebende Last (Steinplatte) immer waagrecht hängt.
Bei speziellen Traversen bei denen 3 Saugplatten zugelassen sind, müssen diese in gleicherweise positioniert
werden (siehe Abb. 3).
Vakuum-
gerät
Abbildung 1
Abb. 3
A A
Saugplatte
Vakuum-
gerät
Traverse
Saugplatte
Traverse
Abbildung 2
B A
19 / 30
