3.1 Übertemperaturanzeige
Wenn die zul. Temperatur am Fühler von
100 K überschritten wird, schiebt sich der in-
nenliegende Kolben (15) mit der angesetzten
Stange aus dem Gehäuse der Sollwertskala
(10).
Wenn nach Abkühlung die Stange nicht
mehr zurückgeht, liegt – bedingt durch die
Übertemperatur – eine Beschädigung des
Arbeitskörpers (8) vor. Der Thermostat muss
zur Reparatur bei SAMSON.
Normalzustand

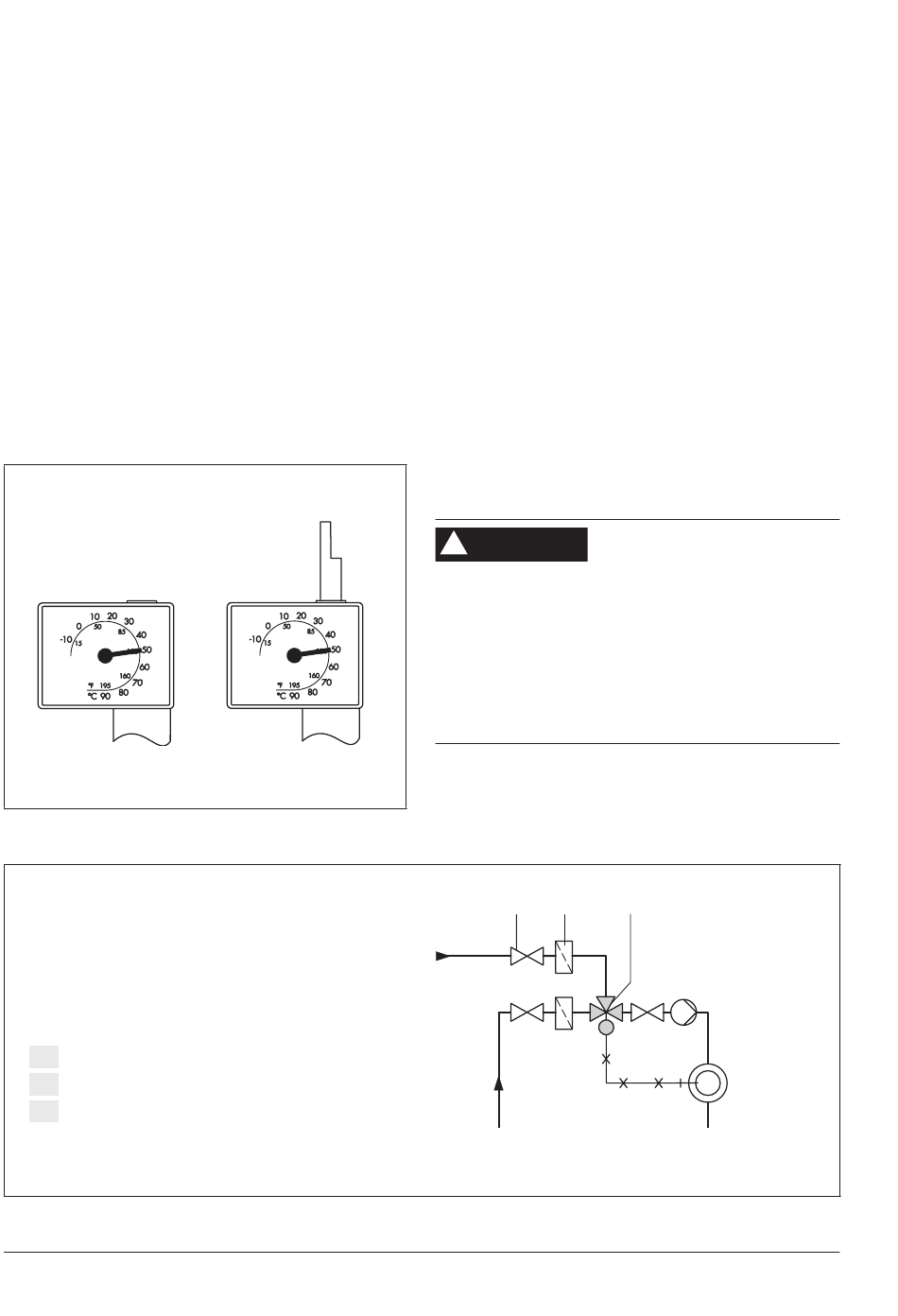

Bild 3: Übertemperaturanzeige
1
Temperaturregler (Typ 9 als Mischventil)
2
Schmutzfänger
3
Absperrventil
Bild 4: Einbaubeispiel Typ 9 (Anlagenschema mit Wärmetauscher) · Fühlereinbau
8
Überstehende Stange
signalisiert Übertem-
peratur!
4
Einbau
Mögliche Einbauanweisungen des Herstel-
lers der Anlage sind einzuhalten.
Eventuell beim Hersteller oder beim Lieferan-
ten rückfragen.
Beim Einbau besonders beachten:
− Absperrventile der Anlage erst dann öff-
nen, wenn der Thermostat am Ventil
montiert ist.
− Erst mit Verschrauben des Arbeitskörpers
mit dem Unterteil wird der Temperatur-
regler abgedichtet.
WARNUNG
!
Verletzungen durch austretendes Medium,
das evtl. noch unter Druck steht!
Arbeitskörper des Thermostaten zum Abdich-
ten des Gehäuseanschlusses fest mit dem Ven-
til verschrauben! Danach Absperrventile öff-
nen!
3
2
1
EB 2133
