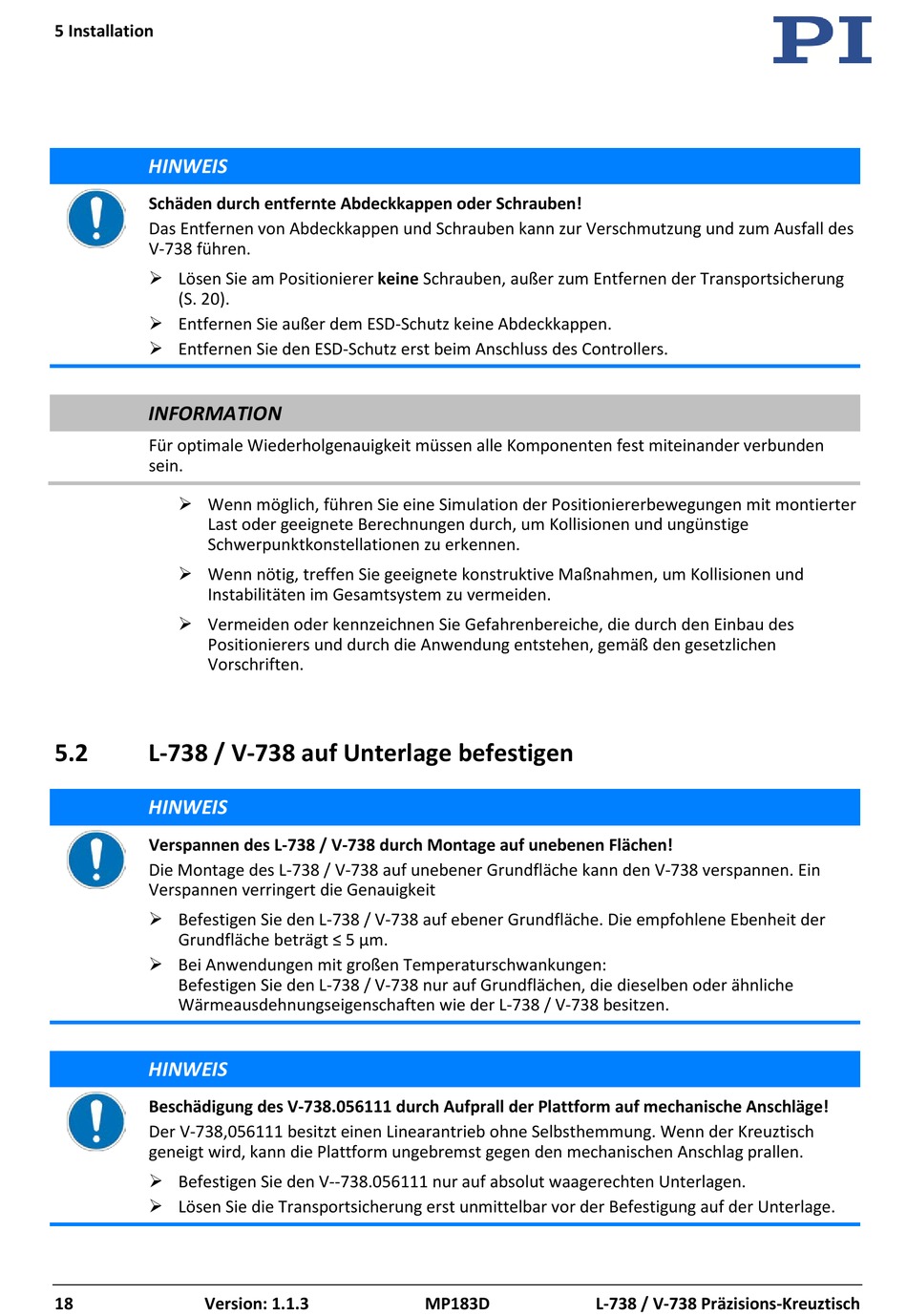

5 Installation
HINWEIS
Schäden durch entfernte Abdeckkappen oder Schrauben!
Das Entfernen von Abdeckkappen und Schrauben kann zur Verschmutzung und zum Ausfall des
V-738 führen.
 Lösen Sie am Positionierer keine Schrauben, außer zum Entfernen der Transportsicherung
(S. 20).
 Entfernen Sie außer dem ESD-Schutz keine Abdeckkappen.
 Entfernen Sie den ESD-Schutz erst beim Anschluss des Controllers.
INFORMATION
Für optimale Wiederholgenauigkeit müssen alle Komponenten fest miteinander verbunden
sein.
 Wenn möglich, führen Sie eine Simulation der Positioniererbewegungen mit montierter
Last oder geeignete Berechnungen durch, um Kollisionen und ungünstige
Schwerpunktkonstellationen zu erkennen.
 Wenn nötig, treffen Sie geeignete konstruktive Maßnahmen, um Kollisionen und
Instabilitäten im Gesamtsystem zu vermeiden.
 Vermeiden oder kennzeichnen Sie Gefahrenbereiche, die durch den Einbau des
Positionierers und durch die Anwendung entstehen, gemäß den gesetzlichen
Vorschriften.
5.2

L-738 / V-738 auf Unterlage befestigen

HINWEIS
Verspannen des L-738 / V-738 durch Montage auf unebenen Flächen!
Die Montage des L-738 / V-738 auf unebener Grundfläche kann den V-738 verspannen. Ein
Verspannen verringert die Genauigkeit
 Befestigen Sie den L-738 / V-738 auf ebener Grundfläche. Die empfohlene Ebenheit der
Grundfläche beträgt ≤ 5 µm.
 Bei Anwendungen mit großen Temperaturschwankungen:
Befestigen Sie den L-738 / V-738 nur auf Grundflächen, die dieselben oder ähnliche
Wärmeausdehnungseigenschaften wie der L-738 / V-738 besitzen.
HINWEIS
Beschädigung des V-738.056111 durch Aufprall der Plattform auf mechanische Anschläge!
Der V-738,056111 besitzt einen Linearantrieb ohne Selbsthemmung. Wenn der Kreuztisch
geneigt wird, kann die Plattform ungebremst gegen den mechanischen Anschlag prallen.
 Befestigen Sie den V--738.056111 nur auf absolut waagerechten Unterlagen.
 Lösen Sie die Transportsicherung erst unmittelbar vor der Befestigung auf der Unterlage.
