6 INSTALLATION
M-122.2DD1 von unten auf Unterlage befestigen

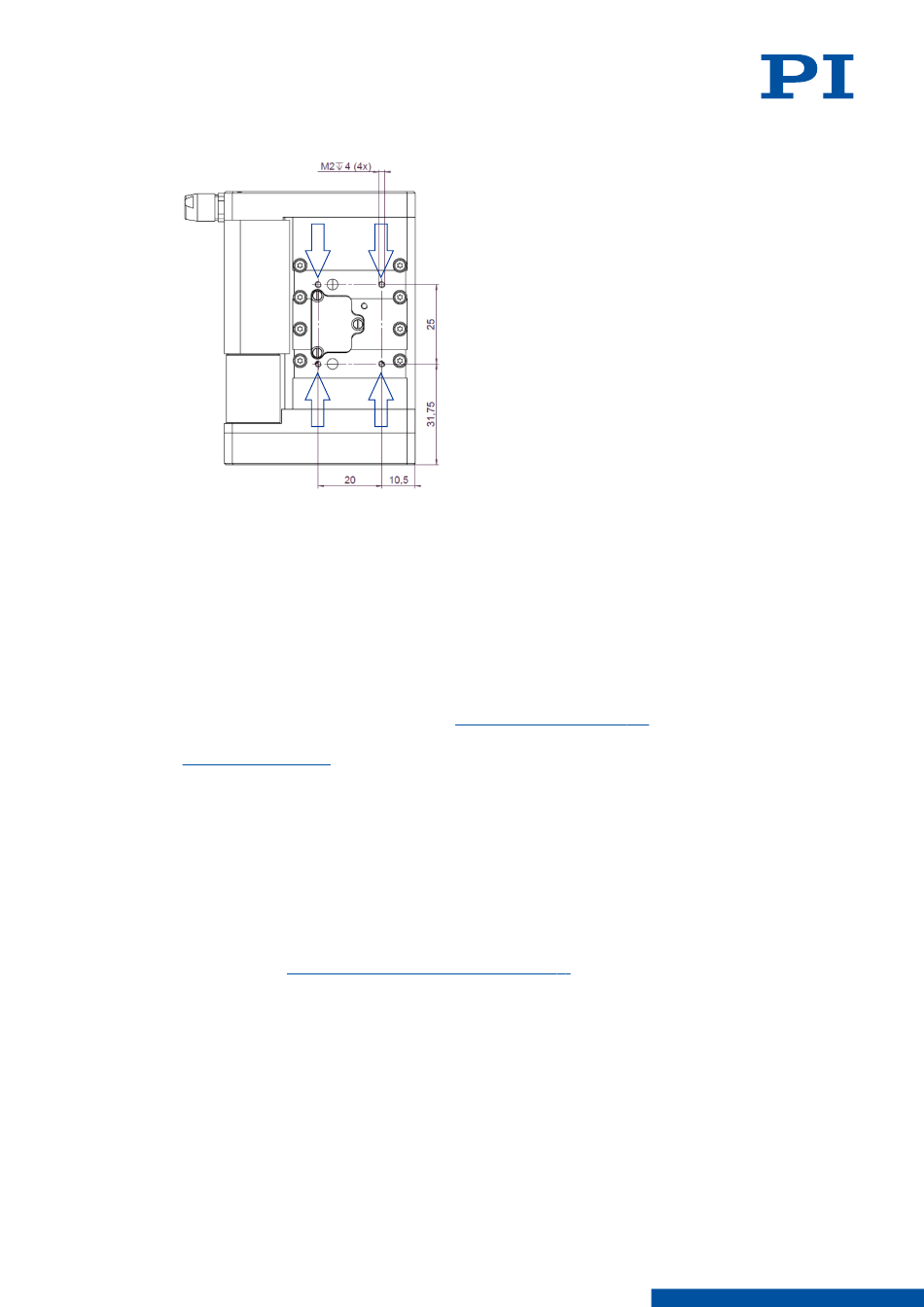

Abbildung 4: Montagebohrungen zur Montage des M-122.2DD1 von unten
1. Richten Sie den M-122.2DD1 so auf der Unterlage aus, dass sich die entsprechenden
Montagebohrungen an der Unterseite des M-122.2DD1 und in der Unterlage überdecken.
2. Drehen Sie die M2-Schrauben an allen Montagebohrungen vollständig ein.
3. Überprüfen Sie den festen Sitz des M-122.2DD1 auf der Unterlage.
6.2
Positionierer mit Adapterplatte auf Honeycomb-Tisch befestigen
Werkzeug und Zubehör
■ Adapterplatte M-110.01, erhältlich als
■ Montagesatz zur Befestigung des M-122.2DD1 auf der Adapterplatte (im
Lieferumfang (S.
■ 2 Befestigungsschrauben DIN 7984 M3×6
■ Sechskantschlüssel SW 2 (zum Befestigen der Schrauben)
■ Sechskantschlüssel SW 1,5 (zum manuellen Verschieben der Bewegungsplattform)
■ Montagesatz zur Befestigung der Adapterplatte auf dem Honeycomb-Tisch, im
Lieferumfang der Adapterplatte:
■ 4 Schrauben M6x12
■ Sechskant-Winkelschraubendreher SW 5
Voraussetzungen
Sie haben die
✓
Die Ebenheit des Honeycomb-Tischs ist ≤ 10 μm.
✓
Sie haben den Platzbedarf für eine knickfreie und vorschriftsmäßige Kabelführung
✓
berücksichtigt.
Positionierer mit Adapterplatte auf Honeycomb-Tisch befestigen
1. Befestigen Sie die Adapterplatte auf dem Honeycomb-Tisch:
16
MP61DE ‒ 12.09.2019
optionales Zubehör (S. 12)
10)):
allgemeinen Sicherheitshinweise (S. 8)
gelesen und verstanden.
B E W E G E N | P O S I T I O N I E R E N
