• Todos los alambres deben estar conectados firmemente.
• Asegúrese de que ningún cable toque las tuberías de refrigeración, el compresor ni las piezas en movimiento.
• El cable de conexión entre la unidad interior y la unidad exterior se debe clavar con el anclaje de cable provisto.
• El cable del enchufe para el toma corriente debe de ser equivalente H07RN-F, tomando este como un minimo requerimiento.
• Asegúrese de no aplicar presión externa a los conectores y cables del borne.
• Asegúrese de que todas las cubiertas se fijen correctamente para evitar cualquier espacio.

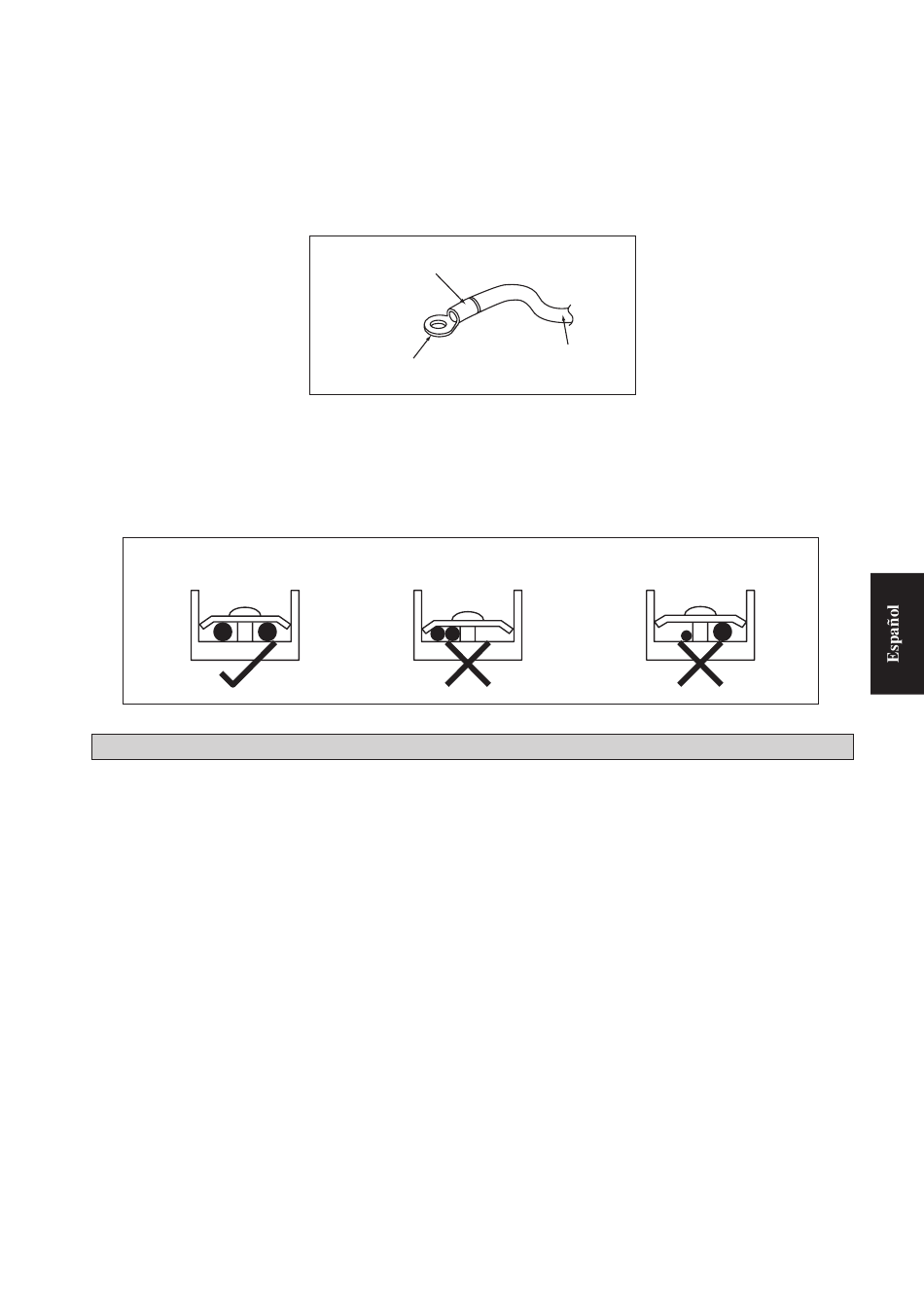

• Utilice terminales preformados para conectar los cables a la regleta de bornes de la fuente de alimentación. Conecte los cables siguiendo
las indicaciones en la regleta de bornes. (Consulte el diagrama de conexiones colocado en la unidad).
• Use el destornillador adecuado para ajustar los tornillos de los bornes. Los destornilladores incorrectos pueden dañar la cabeza del
tornillo.
• Si se ajusta demasiado se pueden dañar los tornillos del borne.
• No conecte cables de diferente calibre al mismo borne.
• Mantenga el cableado ordenado. Evite que el cableado obstruya otras piezas y la cubierta de la caja de bornes.
Conecte cables del mismo
calibre a ambos lados.
PRECAUCIONES ESPECIALES AL OCUPARSE DE LA UNIDAD DE R407C
• El refrigerante R407C es una mezcla azeotropica que tiene el potencial del agotamiento de ozono de cero y así conformado a la regulación
del Protocolo de Montreal. Requiere aceite del tipo Polyester (POE) para la lubricación del compresor. Su capacidad y rendimiento es
similar al del refrigerante R22.
• El aceite de POE o PVE se utiliza como lubricante para el compresor de R407C, que es diferente del aceite mineral usado para el compresor
R22. Durante la instalación o el mantenimiento, la precaución adicional se debe tomar para no exponer el sistema de R407C demasiado
largo al aire húmedo. El aceite residual de POE o PVE en la tubería y los componentes pueden absorber la humedad del aire.
• El aceite de POE se utiliza para la lubricación del compresor con el refrigerante R407C, y es diferente al ageite mineral empleando con
el refrigerante R22.
• No se permite la carga adicional de aceite al compresor.
• No se puede emplear ningún refrigerante más que el R407C.
• Herramientas específicas para el refrigerante R407C (no deben ser usados para R22 u otro refrigerante)
i) Manómetros y mangueras de descarga
ii) Detector de escape de Gas
iii) Cilíndro de carga del refrigerante
iv) Adaptador de la bomba de vacío c/w
v) Abocardador
vi) Máquina de recuperación de refrigerante
• El secador del filtro se ha de instalar junto la línea de líquido para condiciones de aire R407C. Esto es para minimizar la contaminación
de la humedad y la suciedad en el sistema refrigerante. El secador del filtro ha de ser de tipo filtro molecular. Para un sistema de bomba
de calor, instale un secador de filtro de dos vías de flujo junto a la línea de líquido.
Aplique manguitos de aislamiento
Terminal redondo preformado
No conecte cables del
mismo calibre a un lado.
5-15
Conductor eléctrico
No conecte cables de
distinto calibre.
