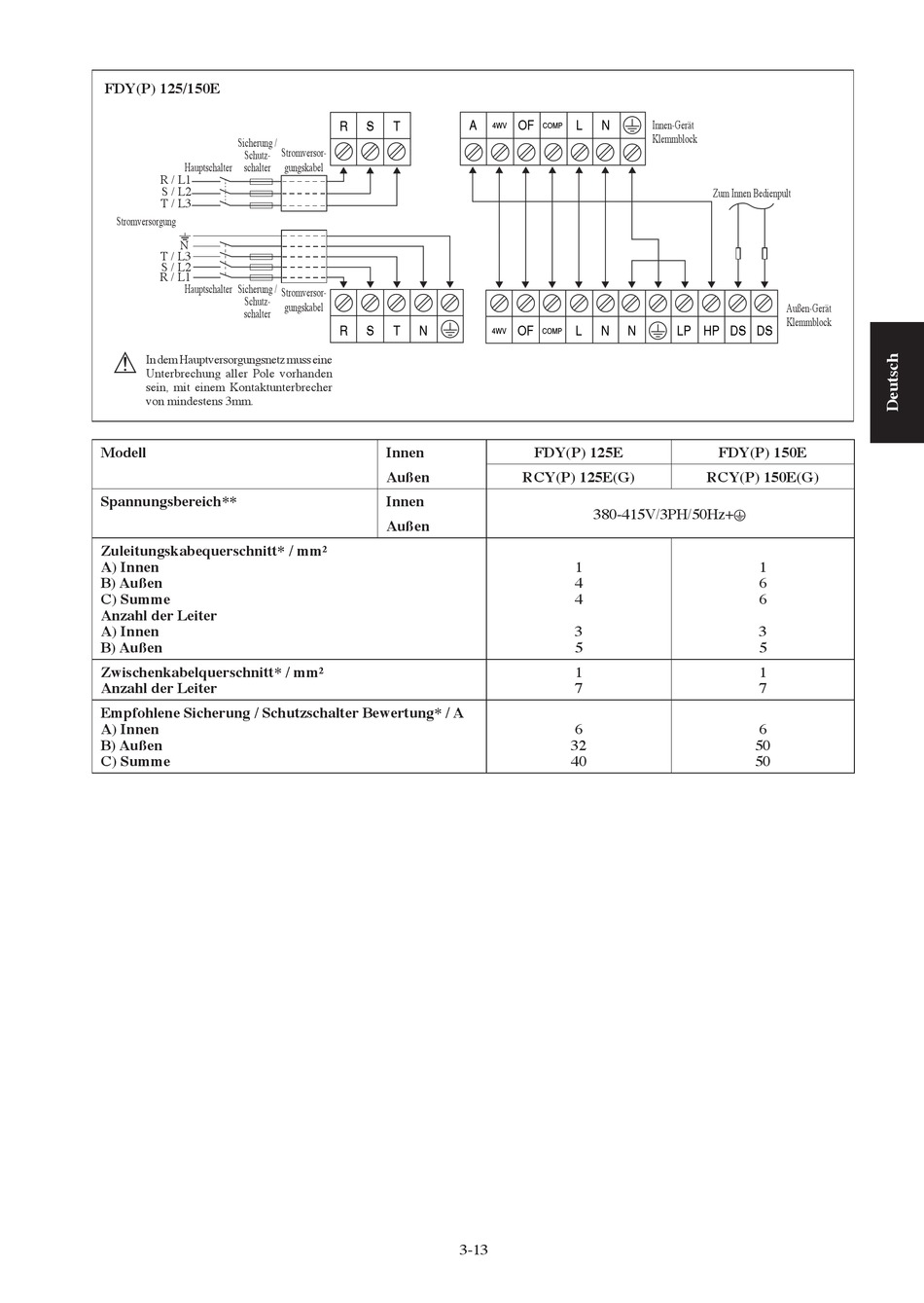

FDY(P) 125/150E
Sicherung /
Schutz-
Hauptschalter schalter
R / L1
S / L2
T / L3
Stromversorgung
N
T / L3
S / L2
R / L1
Hauptschalter Sicherung /
Schutz-
schalter
!
In dem Hauptversorgungsnetz muss eine
Unterbrechung aller Pole vorhanden
sein, mit einem Kontaktunterbrecher
von mindestens 3mm.
Modell
Spannungsbereich**
Zuleitungskabequerschnitt* / mm²
A) Innen
B) Außen
C) Summe
Anzahl der Leiter
A) Innen
B) Außen
Zwischenkabelquerschnitt* / mm²
Anzahl der Leiter
Empfohlene Sicherung / Schutzschalter Bewertung* / A
A) Innen
B) Außen
C) Summe
R S T
Stromversor-
gungskabel
Stromversor-
gungskabel
R S T N
Innen
Außen
Innen
Außen
A OF L N
4WV COMP
OF L N N
4WV COMP
FDY(P) 125E
RCY(P) 125E(G)
380-415V/3PH/50Hz+ !
1
4
4
3
5
1
7
6
32
40
3-13
Innen-Gerät
Klemmblock
Zum Innen Bedienpult
Außen-Gerät
Klemmblock
LP HP DS DS
FDY(P) 150E
RCY(P) 150E(G)
1
6
6
3
5
1
7
6
50
50
