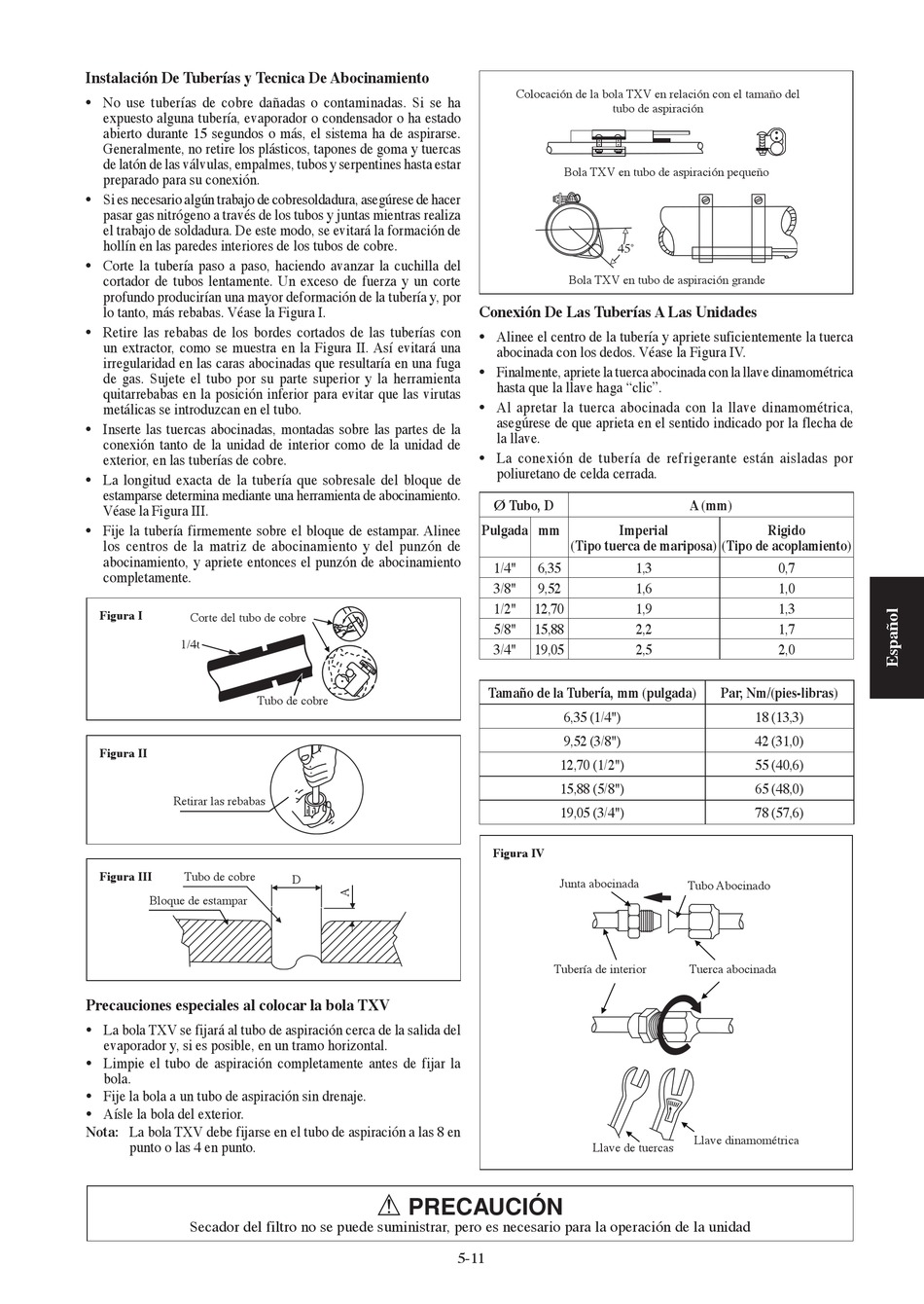

Daikin FDYMP75DXV1 Installationshandbuch Seite 93

Instalación De Tuberías y Tecnica De Abocinamiento
• No use tuberías de cobre dañadas o contaminadas. Si se ha
expuesto alguna tubería, evaporador o condensador o ha estado
abierto durante 15 segundos o más, el sistema ha de aspirarse.
Generalmente, no retire los plásticos, tapones de goma y tuercas
de latón de las válvulas, empalmes, tubos y serpentines hasta estar
preparado para su conexión.
• Si es necesario algún trabajo de cobresoldadura, asegúrese de hacer
pasar gas nitrógeno a través de los tubos y juntas mientras realiza
el trabajo de soldadura. De este modo, se evitará la formación de
hollín en las paredes interiores de los tubos de cobre.
• Corte la tubería paso a paso, haciendo avanzar la cuchilla del
cortador de tubos lentamente. Un exceso de fuerza y un corte
profundo producirían una mayor deformación de la tubería y, por
lo tanto, más rebabas. Véase la Figura I.
• Retire las rebabas de los bordes cortados de las tuberías con
un extractor, como se muestra en la Figura II. Así evitará una
irregularidad en las caras abocinadas que resultaría en una fuga
de gas. Sujete el tubo por su parte superior y la herramienta
quitarrebabas en la posición inferior para evitar que las virutas
metálicas se introduzcan en el tubo.
• Inserte las tuercas abocinadas, montadas sobre las partes de la
conexión tanto de la unidad de interior como de la unidad de
exterior, en las tuberías de cobre.
• La longitud exacta de la tubería que sobresale del bloque de
estamparse determina mediante una herramienta de abocinamiento.
Véase la Figura III.
• Fije la tubería firmemente sobre el bloque de estampar. Alinee
los centros de la matriz de abocinamiento y del punzón de
abocinamiento, y apriete entonces el punzón de abocinamiento
completamente.
Figura I
Corte del tubo de cobre
1/4t
Tubo de cobre
Figura II
Retirar las rebabas
Tubo de cobre
Figura III
Bloque de estampar
Precauciones especiales al colocar la bola TXV
• La bola TXV se fijará al tubo de aspiración cerca de la salida del
evaporador y, si es posible, en un tramo horizontal.
• Limpie el tubo de aspiración completamente antes de fijar la
bola.
• Fije la bola a un tubo de aspiración sin drenaje.
• Aísle la bola del exterior.
Nota: La bola TXV debe fijarse en el tubo de aspiración a las 8 en
punto o las 4 en punto.
Secador del filtro no se puede suministrar, pero es necesario para la operación de la unidad
D
! PRECAUCIÓN
5-11
Colocación de la bola TXV en relación con el tamaño del
tubo de aspiración
Bola TXV en tubo de aspiración pequeño
45˚
Bola TXV en tubo de aspiración grande
Conexión De Las Tuberías A Las Unidades
• Alinee el centro de la tubería y apriete suficientemente la tuerca
abocinada con los dedos. Véase la Figura IV.
• Finalmente, apriete la tuerca abocinada con la llave dinamométrica
hasta que la llave haga "clic".
• Al apretar la tuerca abocinada con la llave dinamométrica,
asegúrese de que aprieta en el sentido indicado por la flecha de
la llave.
• La conexión de tubería de refrigerante están aisladas por
poliuretano de celda cerrada.
Ø Tubo, D
Pulgada mm Imperial
(Tipo tuerca de mariposa)
1/4" 6,35 1,3
3/8" 9,52 1,6
1/2" 12,70 1,9
5/8" 15,88 2,2
3/4" 19,05 2,5
Tamaño de la Tubería, mm (pulgada)
6,35 (1/4")
9,52 (3/8")
12,70 (1/2")
15,88 (5/8")
19,05 (3/4")
Figura IV
Junta abocinada
Tubería de interior
Llave de tuercas
A (mm)
Rigido
(Tipo de acoplamiento)
0,7
1,0
1,3
1,7
2,0
Par, Nm/(pies-libras)
18 (13,3)
42 (31,0)
55 (40,6)
65 (48,0)
78 (57,6)
Tubo Abocinado
Tuerca abocinada
Llave dinamométrica
