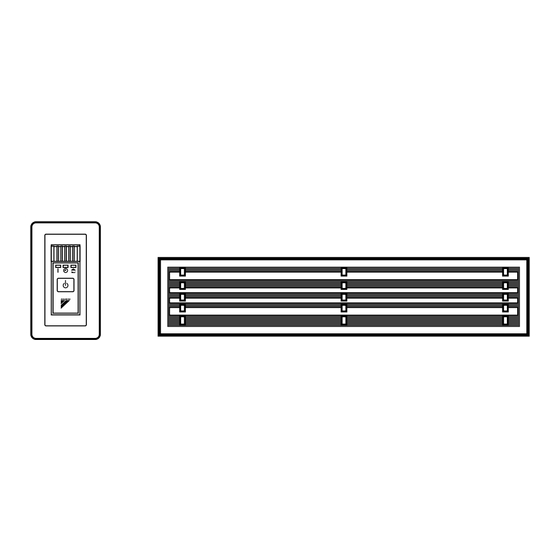

- Seite 1 DAIKIN ROOM AIR CONDITIONER MODELS FDXS25CVMB FDKS25CVMB Operation Manual FDXS35CVMB FDKS35CVMB CDXS50CVMB CDKS50CVMB CDXS60CVMB CDKS60CVMB English Deutsch Français Nederlands Español Italiano ΕλληνικÜ Portugues Рóссêий...
-
Seite 2: Inhaltsverzeichnis
INHALT VOR DEM BETRIEB ZU LESEN Sicherheitshinweise ........2 Bezeichnung der Teile ........4 Vorbereitung vor dem Betrieb ......7 BETRIEB AUTO · ENTFEUCHTER · KÜHL · HEIZ · VENTILATOR · Betrieb ........ 10 LEISTUNGSBETRIEB ......... 12 FLÜSTERBETRIEB AUSSENGERÄT ..13 Funktion RAUM VERLASSEN ..... -
Seite 3: Sicherheitshinweise
Fehlerhaft ausgeführte Arbeiten verursachen Stromschläge, Brände oder andere Gefahren. Wenden Sie sich für Hinweise und Informationen zur Reparatur oder Neuinstallation an Ihren Daikin-Fachhändler. • Das im Klimagerät verwendete Kühlmittel ist sicher. Obwohl keine Lecks vorkommen sollten, stellen Sie sicher dass, falls Kühlmittel im Raum austreten sollte, dieses nicht in Kontakt mit einer offenen Flamme... - Seite 4 • Verwenden Sie das Gerät nicht für die Kühlung von Präzisionsinstrumenten, Lebensmitteln, Pflanzen, Tieren oder Kunstwerken, um eine Qualitätsminderung zu vermeiden. • Setzen Sie kleine Kinder, Pflanzen oder Tiere niemals direkt dem Luftstrom aus. • Stellen Sie Geräte mit offener Flamme nicht so auf, dass Sie dem Luftstrom des Klimageräts ausgesetzt sind und platzieren Sie solche Geräte nicht unter dem Innengerät der Anlage.
-
Seite 5: Bezeichnung Der Teile
Bezeichnung der Teile I Innengerät... - Seite 6 I Außengerät I I I I Innengerät 1. Luftauslaß 10. Schalter EIN/AUS des Innengeräts: • Drücken Sie diesen Schalter einmal, um das 2. Luftauslassgitter: (nicht im Lieferumfang Gerät in Betrieb zu setzen. enthalten) Drücken Sie ihn erneut, um das Gerät abzus- •...
- Seite 7 I Fernsteuerung HOME LEAVE ON/OFF TEMP POWERFUL MODE SILENT CANCEL TIMER < > ARC433A7, A8 1. Signalsender: 7. Betriebsart WAHLTASTE: • Es übermittelt Signale an das Innengerät. • Hiermit wird die Betriebsart ausgewählt. (AUTO / ENTFEUCHTER / KÜHL / HEIZ/VEN- 2.
-
Seite 8: Vorbereitung Vor Dem Betrieb
Vorbereitung vor dem Betrieb I Zum Einsetzen der Batterien Achten Sie auf die Position der + 1. Drücken Sie mit einem Finger, und – Pole! und entfernen Sie den hinteren Deckel durch Schieben. 2. Trockenbatterien vom Typ (AAA) einlegen. 3. Bringen Sie den hinteren Deckel wieder wie vorher an. - Seite 9 Vorbereitung vor dem Betrieb I Zur Bedienung der Fernbedienung • Richten Sie zum Einsatz der Fernbedienung den Sender auf die Inneneinheit. Wenn die Signale zwischen der Fernbedienung und der Einheit z.B. durch einen Vorhang blockiert werden, so funktioniert die Fernbedienung nicht. •...
- Seite 10 I Zum Einstellen der Uhr 1. Drücken Sie die Taste “UHRZEIT”. wird angezeigt. blinkt. 2. Drücken Sie die Taste TIMER-Ein- stellung, um die aktuelle Uhrzeit einzustellen. HOME LEAVE ON/OFF Das Gedrückthalten der “ ” oder “ ” - TEMP POWERFUL Taste beschleunigt die Zeitanzeige.
-
Seite 11: Auto · Entfeuchter · Kühl · Heiz · Ventilator · Betrieb
BETRIEB AUTO · ENTFEUCHTER · KÜHL · HEIZ · VENTILATOR · Betrieb Das Klimagerät funktioniert in der Betriebsart Ihrer Wahl. Vom nächsten Mal an, funktioniert das Klimagerät mit der- selben Betriebsart. I Zum Betriebsstart 1. Drücken Sie die “WAHLTASTE betrieb- sart”, um eine Betriebsart auszuwählen. - Seite 12 I Um die Einstellung der Luftstromstärke zu verändern 5. Drücken Sie die Taste “VENTILATOREINSTELLUNG”. ENTFEUCHTER - Betrieb AUTO, KÜHL, HEIZ oder VENTILATOR - Betrieb Sie können zwischen fünf Stufen der Luftstromstärke von “ ” bis “ ”und “ ” “ ”...
-
Seite 13: Leistungsbetrieb
LEISTUNGSBETRIEB Der LEISTUNGSBETRIEB sorgt in jeder Betriebsart schnell für den maximalen Kühl- (bzw. Heizeffekt). Auf diese Weise können Sie die maximale Kapazität erre- ichen. I Zum Starten des LEISTUNGSBETRIEBS 1. Drücken Sie die Taste “LEISTUNGSBETRIEB”. HOME LEAVE • Der LEISTUNGSBETRIEBS endet nach 20 ON/OFF Minuten. -
Seite 14: Flüsterbetrieb Aussengerät
FLÜSTERBETRIEB AUSSENGERÄT Die Funktion FLÜSTERBETRIEB AUSSENGERÄT senkt den Geräuschpegel des Außengeräts durch Ändern der Fre- quenz und Ventilatordrehzahl am Außengerät. Diese Funk- tion empfiehlt sich während der Nachtstunden. I Zum Einschalten der Funk- tion FLÜSTERBETRIEB AUSSENGERÄT HOME LEAVE 1. Drücken Sie die Taste “LEISE”. ON/OFF •... -
Seite 15: Funktion Raum Verlassen
Funktion RAUM VERLASSEN Die Funktion RAUM VERLASSEN ermöglicht Ihnen das Speichern Ihrer bevorzugten Einstellungen für Temperatur und Luftstromstärke. I Zum Einschalten der Funk- tion RAUM VERLASSEN 1. Taste “RAUM VERLASSEN” drücken. • Auf der LCD-Anzeige wird “ ” angezeigt. • Die RAUM VERLASSEN - Lampe leuchtet auf. 1, 2 HOME LEAVE ON/OFF... - Seite 16 I Was ist die Funktion RAUM VERLASSEN? Gibt es eine Temperatureinstellung und Luftstromstärke, die Sie als angenehm empfinden und meistens ver- wenden? Die Funktion RAUM VERLASSEN ermöglicht Ihnen das Speichern Ihrer bevorzugten Einstellungen für Temperatur und Luftstromstärke. Starten Sie Ihre Lieblings-Betriebsart durch einfaches Drücken der Taste RAUM VERLASSEN auf der Fernbedienung.
-
Seite 17: Bedienung Des Timers
Bedienung des TIMERS Die Timer-Funktionen sind nützlich, um die Klimaanlage nachts oder am Morgen automatisch ein- oder auszuschalten. Sie können den Gebrauch des TIMER-AUS oder TIMER-EIN außerdem miteinander kombinieren. I Zum Gebrauch der Funktion TIMER AUS • Überprüfen Sie, daß die Uhr richtig gestellt ist. Falls nicht, stellen Sie die Uhr auf die gegenwär- tige Zeit ein. - Seite 18 I Zum Gebrauch der Funktion TIMER EIN • Überprüfen Sie, daß die Uhr richtig gestellt ist. Falls nicht, stellen Sie die Uhr auf die gegen- wärtige Zeit ein (Seite 9.). 1. Drücken Sie die Taste “TIMER EIN”. wird angezeigt. blinkt. 2.
-
Seite 19: Hinweis Zum Multisystem
Hinweis zum Multisystem 〈〈 〈〈 〈〈 〈〈 Was ist ein “Multisystem”? 〉〉 〉〉 〉〉 〉〉 In diesem System ist ein Außengerät mit mehreren Innengeräten verbunden. Die Funktionen sind modellabhängig verschieden. Siehe Liste der Funk- zimmer zimmer Außengerät tionen und der entsprechenden Modelle (*2) auf der folgenden Seite. I Auswahl der Betriebsart zimmer zimmer... - Seite 20 I Begrenzung der maximalen Eingangsleistung • Die Begrenzung der maximalen Eingangsleistung muss eingestellt werden, wenn das Gerät installiert wurde. Wenden Sie sich an Ihren DAIKIN-Fachhändler. • Diese Funktion beschränkt die Eingangsleistung des Geräts auf 1700 W. Sie wird besonders für Installationsorte mit Sicherungen mit niedriger Leistung empfohlen.
-
Seite 21: Pflege Und Reinigung
PFLEGE Pflege und Reinigung • Wartungsarbeiten dürfen nur von qualifiziertem ACHTUNG Kundendienstpersonal ausgeführt werden. • Vergewissern Sie sich, daß das Gerät AUSge- schaltet ist, bevor Sie es Säubern. I Reinigen des Luftfilters 1.Entfernen des Luftfilters. • Hintere Ansaugung Ziehen Sie die Unterseite des Luftfilters über die 3 Halter nach hinten. •... - Seite 22 Staub verstopft werden könnte, was das Austreten von Wasser zur Folge haben kann. Bitten Sie Ihren DAIKIN Fachhändler um die Säuberung. • Wenn es auf der Baustelle sehr staubig ist, decken Sie die Raumeinheit ab, damit kein Staub in die Auffangschale geraten kann.
-
Seite 23: Störungssuche
Störungssuche Die folgenden Fälle sind keine Störungen. Die folgenden Fälle sind keine Störungen der Klimaanlage, sondern sie haben ihre Ursachen. Sie können die Kli- maanlage weiterhin benutzen. Fall Erklärung Der Betrieb beginnt nicht sofort. • Dies dient zum Schutz der Klimaanlage. •... - Seite 24 Erneut überprüfen. Bitte überprüfen Sie die folgenden Punkte, bevor Sie einen Wartungstechniker rufen. Fall Überprüfung Die Klimaanlage läuft nicht. • Ist ein Schutzschalter ausgeschaltet worden oder eine (Die BETRIEBSLAMPE leuchtet Sicherung durchgebrannt? nicht.) • Ist die Stromversorgung ausgefallen? • Sind Batterien in die Fernbedienung eingelegt? •...
-
Seite 25: Vorschriften Zur Entsorgung
Rufen Sie umgehend Ihren Fachhändler an. WARNUNG I I I I Wenn eine Störung (wie z.B. Brandgeruch) eintritt, so halten Sie sofort den Betrieb an und schalten Sie den Schutzschalter aus. Fortgesetzter Betrieb in unnormalem Zustand kann zu Störungen, elektrischem Schlag oder Feuer führen. Wenden Sie sich bitte an den Fachhändler, bei dem Sie die Klimaanlage gekauft haben. - Seite 26 Fachhändler. FEHLERDIAGNOSE MIT HILFE DER FERNBEDIENUNG Bei der Baureihe ARC433 werden auf der Temperaturanzeige am Hauptgerät die zugehörigen Codes angezeigt. 1. Wenn die Taste zum Löschen der Timer-Einstellung 5 Sekunden lang gedrückt gehalten wird, blinkt auf dem Display für die Temperaturanzeige “ ”.
- Seite 27 LED AM PCB AUSSENGERÄT Baureihe 3MXS, 3MKS, 4MXS, 4MKS GRÜN MIKROCOMPUTER ERMITTELN NORMAL DER STÖRUNG DIAGNOSE LED-A LED1 LED2 LED3 LED4 NORMAL INNENGERÄT PRÜFEN HOCHDRUCKSCHUTZ AUSGELÖST ODER GEFRIERSCHUTZ IN DEM IN BETRIEB ODER IM STANDBY BEFINDLICHEN GERÄT EIN ∗ ÜBERLASTRELAIS AUSGELÖST ODER HOHE TEMPERATUR ZUFUHRROHR STÖRUNG KOMPRESSORSTART ÜBERSTROM EINGANG ∗...
- Seite 28 3P131999-2E M04B107A (0507) HT...
