Refrigeración
Temperatura
Temperatura interior mínima
Temperatura interior máxima
Temperatura exterior mínima
Temperatura exterior máxima
Ts: Temperatura de bulbo seco.
La unidad con el compresor de la voluta puede rotar solamente en una dirección. Por esta razón, un dispositivo protector (protector de
fase) se cabe para prevenir el cableado incorrecto de las fases eléctricas. Cuando las tres fases no están conectadas correctamente, el
secuenciador de la fase funciona y la unidad no comenzará. El dispositivo está situado en la caja de control de la unidad al aire libre.
La siguiente tabla muestra la luz indicadora LED para protector de fase bajo funcionamiento normal y condiciones de avería.
LED PW
Descripción (Rojo)
Operación normal
Fase reversa
Desaparecidos de la fase de T
Desaparecidos de la fase de S
Desaparecidos de la fase de R
Desaparecidos de la fase de
S&T +
Sobrecarga +
+
Desaparecidos del sensor
ENCENDIDO
NOTAS
1. "+" indica funciones adicionales para el protector de fase PP01.
2. Cuando la fase de R falta, ningún LED o zumbador indicará el error, pero retransmite 71 y el relais 81 cortará.
• La investigación de averías se debe realizar por el personal cualificado.

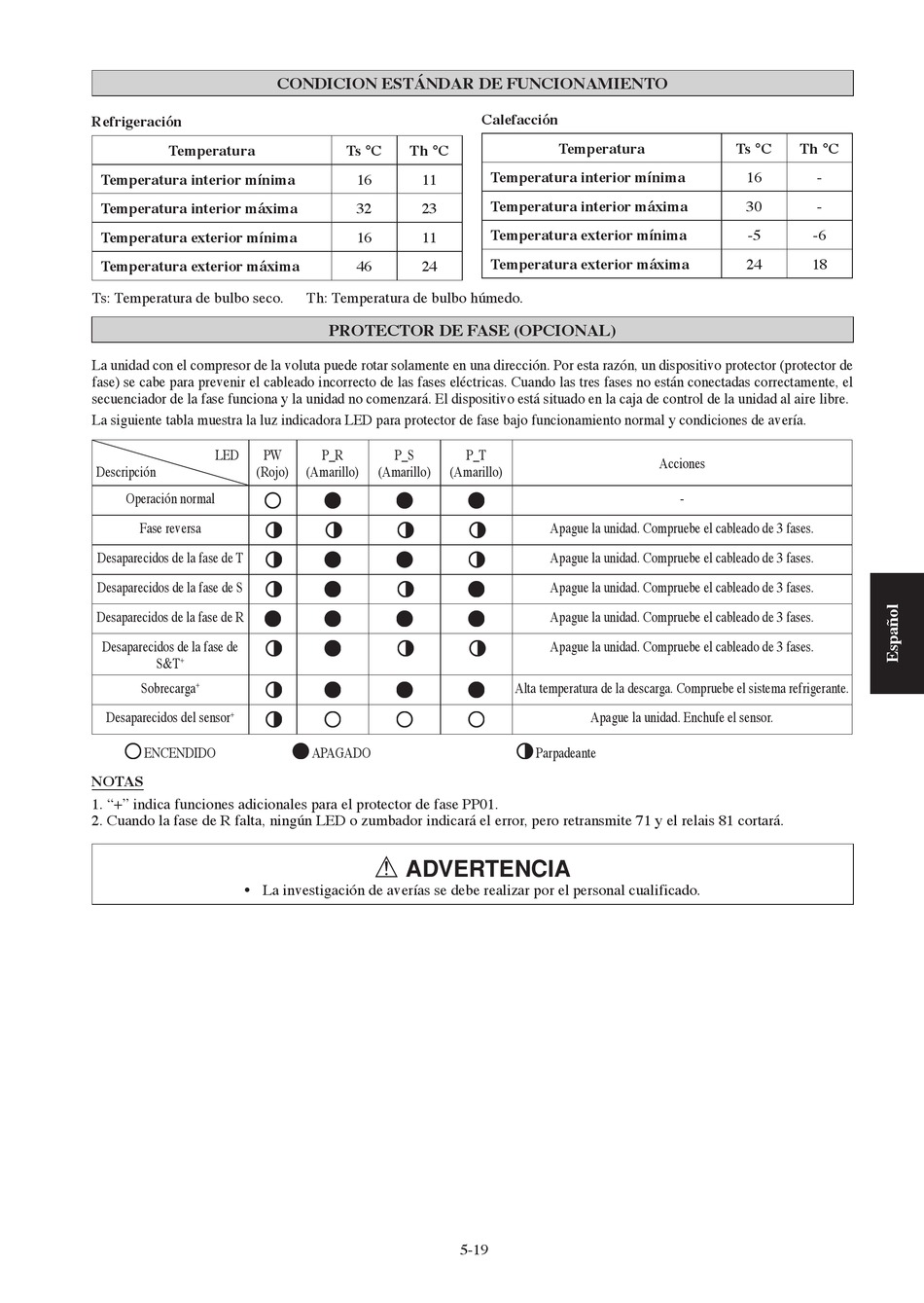

CONDICION ESTÁNDAR DE FUNCIONAMIENTO
Ts °C Th °C
16 11
32 23
16 11
46 24
Th: Temperatura de bulbo húmedo.
PROTECTOR DE FASE (OPCIONAL)
P_R P_S
(Amarillo) (Amarillo) (Amarillo)
APAGADO
! ADVERTENCIA
Calefacción
Temperatura
Temperatura interior mínima
Temperatura interior máxima
Temperatura exterior mínima
Temperatura exterior máxima
P_T
Apague la unidad. Compruebe el cableado de 3 fases.
Apague la unidad. Compruebe el cableado de 3 fases.
Apague la unidad. Compruebe el cableado de 3 fases.
Apague la unidad. Compruebe el cableado de 3 fases.
Apague la unidad. Compruebe el cableado de 3 fases.
Alta temperatura de la descarga. Compruebe el sistema refrigerante.
Apague la unidad. Enchufe el sensor.
Parpadeante
5-19
Ts °C Th °C
16 -
30 -
-5 -6
24 18
Acciones
-
