L'intervento di vuoto è necessario per eliminare tutta l'umidità e l'aria presenti nel sistema. La serie Unità per Esterni II è
dotata di raccorderia per valvole svasate.
Aspirazione Delle Tubazioni E Dell'Unità Interna
Fatto salvo per l'unità esterna prevaricata con refrigerante, l'unità
interna e le tubature di collegamento del refrigerante devono
essere privi d'aria, in quanto l'aria umida che rimane nel ciclo del
refrigerante può causare guasti al compressore.
• Rimuovere i tappi della valvola e del porto di servizio.
• Collegare il centro della valvola del collettore alla pompa di
estrazione.
• Collegare la valvola del collettore alla bocchetta di servizio della
valvola a 3 vie.
• Avviare la pompa di estrazione. Far spurgare per 30 minuti circa.
Il tempo di spurgo varia a seconda della capacità della pompa di
estrazione. Controllare che l'ago della valvola del collettore si sia
portata su -760mmHg.
Cautela
• Se l'ago non si sposta su –760mmHg, controllare che non ci
siano perdite di gas (utilizzando il rivelatore di refrigerante) in
prossimità del collegamento svasato del blocco interno ed esterno
e riparare la perdita prima di procedere.
• Chiudere la valvola del collettore e spegnere la pompa di
estrazione.
• Sul blocco esterno, aprire la valvola di aspirazione a (3 vie) e la
valvola per il liquido a (2 vie) in senso antiorario con una brugola
di 4mm.
Operazioni Di Carica
Tale operazione deve essere effettuata utilizzando il cilindro del
gas e una bilancia di precisione. Il gas refrigerante viene introdotto
nell'unità esterna tramite la bocchetta di servizio della valvola
aspirante.
• Rimuovere il tappo della bocchetta di servizio.
• Collegare il collettore a bassa pressione alla bocchetta di
aspirazione del serbatoio cilindrico e chiudere il collettore ad alta
pressione. Spurgare l'aria dal tubo flessibile.
• Mettere in funzione il condizionatore.
• Aprire il cilindro del gas e la valvola del collettore a bassa
pressione.
• Quando la quantità richiesta di refrigerante è stata pompata
nell'impianto, chiudere la valvola del collettore a bassa pressione
e la valvola del cilindro del gas.
• Scollegare il tubo flessibile dalla bocchetta di servizio. Rimettere
il tappo della bocchetta di servizio.
• Il refrigerante R407C deve essere caricato in forma liquida. Normalmente la bombola del R407C è munita di un
tubo a sifone per il travaso del liquido. Se non ci fosse un tubo a sifone, la bombola dovrebbe essere capovolta per
travasare il liquido R407C dalla valvola.
• Non rabboccare mentre si sta riparando una perdita, perché potrebbe ridurre la prestazione dell'apparecchio.
Vuotare completamente l'apparecchio e poi caricare nuovo refrigerante R407C rispettando la quantità indicata nelle
specifi che.

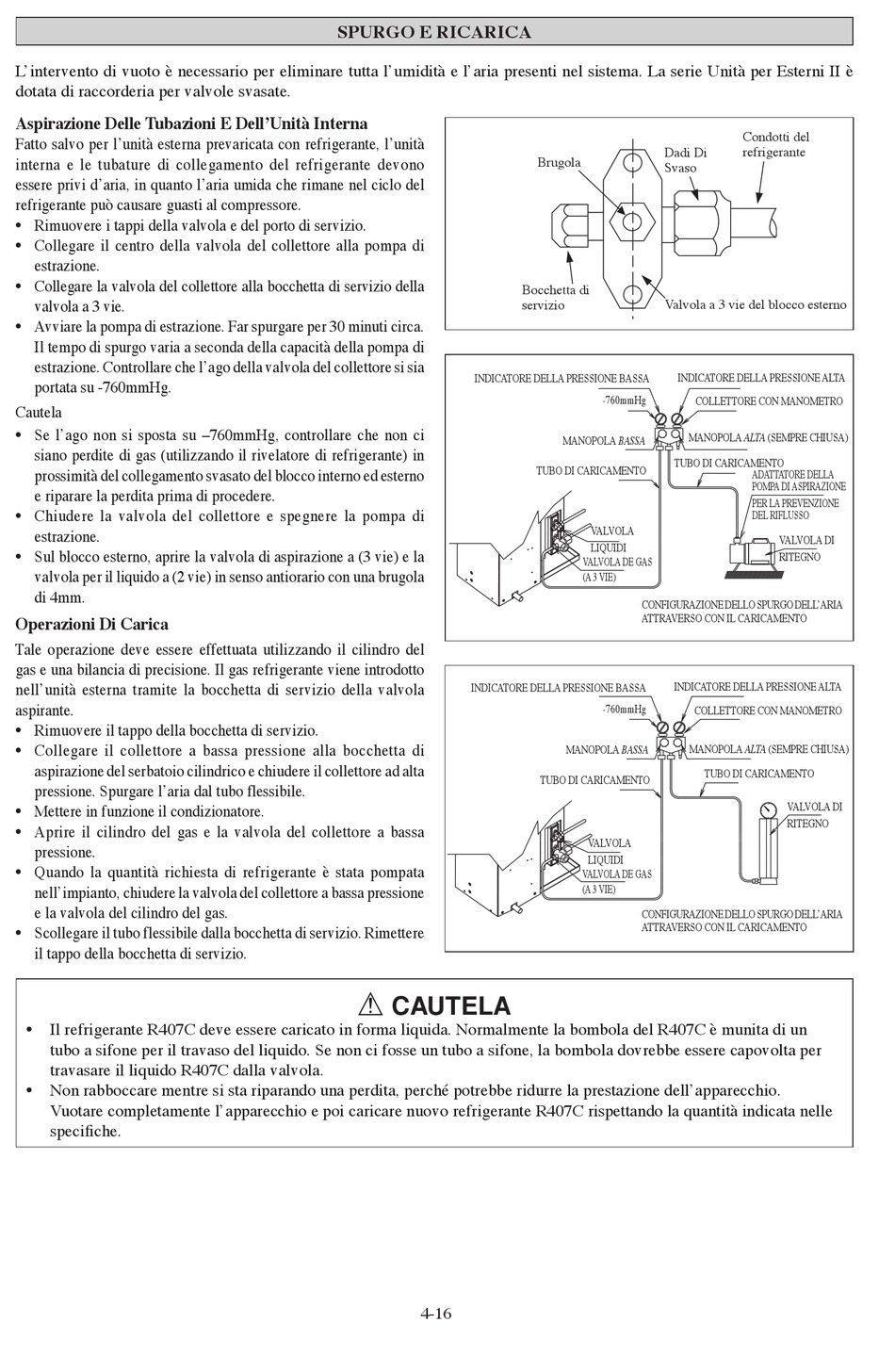

SPURGO E RICARICA
INDICATORE DELLA PRESSIONE BASSA
INDICATORE DELLA PRESSIONE BASSA
! CAUTELA
4-16
Dadi Di
Brugola
Svaso
Bocchetta di
servizio Valvola a 3 vie del blocco esterno
INDICATORE DELLA PRESSIONE ALTA
-760mmHg
MANOPOLA ALTA (SEMPRE CHIUSA)
MANOPOLA BASSA
TUBO DI CARICAMENTO
TUBO DI CARICAMENTO
VALVOLA
LIQUIDI
VALVOLA DE GAS
(A 3 VIE)
CONFIGURAZIONE DELLO SPURGO DELL'ARIA
ATTRAVERSO CON IL CARICAMENTO
INDICATORE DELLA PRESSIONE ALTA
-760mmHg
MANOPOLA BASSA MANOPOLA ALTA (SEMPRE CHIUSA)
TUBO DI CARICAMENTO
VALVOLA
LIQUIDI
VALVOLA DE GAS
(A 3 VIE)
CONFIGURAZIONE DELLO SPURGO DELL'ARIA
ATTRAVERSO CON IL CARICAMENTO
Condotti del
refrigerante
COLLETTORE CON MANOMETRO
ADATTATORE DELLA
POMPA DI ASPIRAZIONE
PER LA PREVENZIONE
DEL RIFLUSSO
VALVOLA DI
RITEGNO
COLLETTORE CON MANOMETRO
TUBO DI CARICAMENTO
VALVOLA DI
RITEGNO
