• Tutti i fi li devono essere collegati saldamente.
• Assicurarsi che tutti i cavi elettrici non vengano a contatto con i tubi del refrigerante, il compressore o qualsiasi parte in movimento.
• Il cavo di collegamento tra l'unità interna e l'unità esterna deve essere fi ssato usando un aggancio apposito.
• Il cavo di alimentazione deve equivalere ad un minimo di H07RN-F.
• Assicurarsi che non sia esercitata alcuna pressione esterna sui connettori terminali e sui cavi elettrici.
• Assicurarsi che tutti i coperchi siano fi ssati correttamente per evitare aperture.

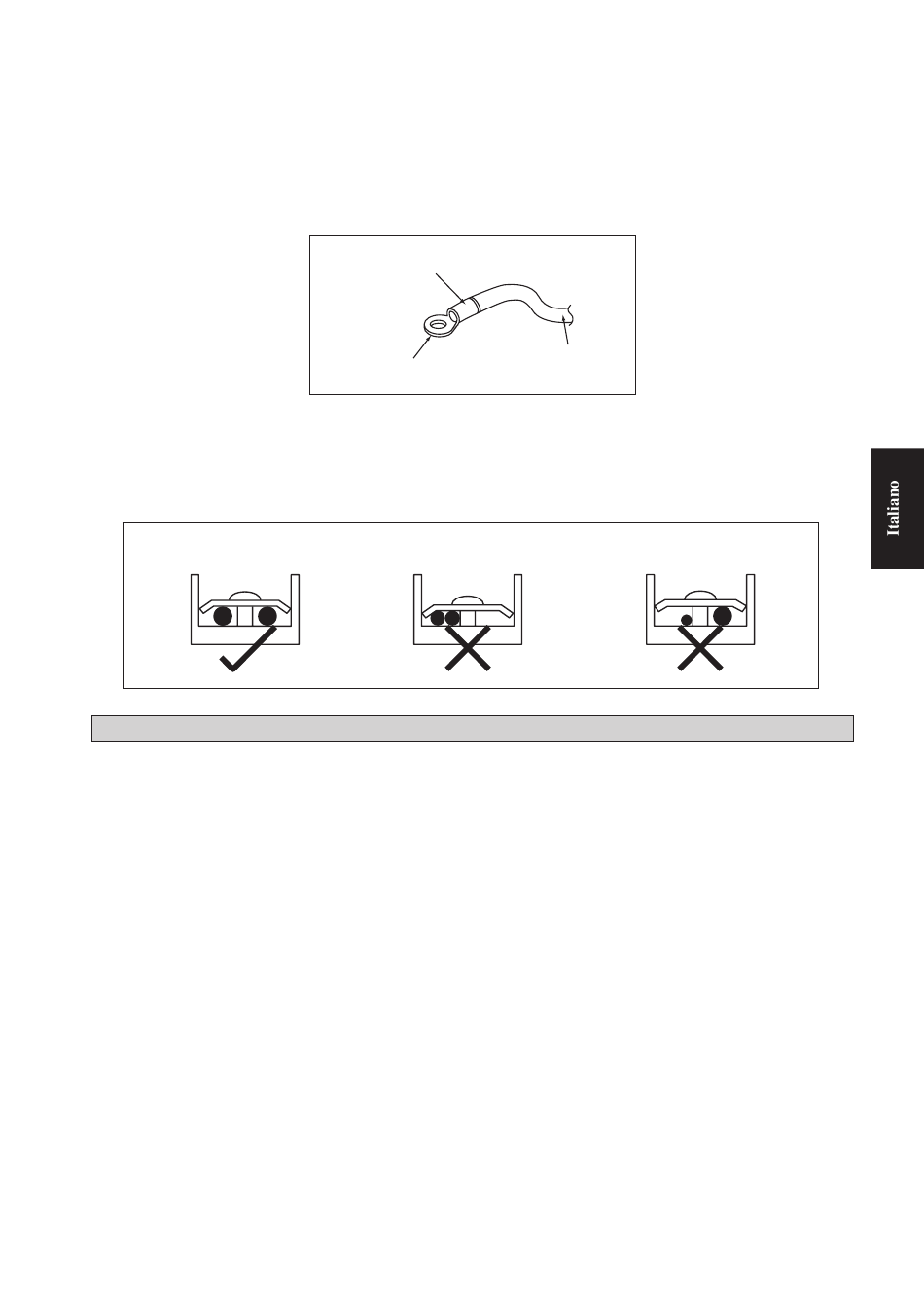

• Usare un terminale rotondo piegato per collegare i cavi al blocco terminale di alimentazione. Collegare i cavi secondo le indicazioni
presenti sul blocco terminale. (Vedere i diagramma del cablaggio allegato all'unità).
• Usare il cacciavite corretto per stringere le viti del terminale. Cacciaviti non adatti possono danneggiare la testa della vite.
• Un serraggio eccessivo può danneggiare le viti terminali.
• Non collegare cavi elettrici di misura divesa allo stesso terminale.
• Mantenere la disposizione dei cavi in modo ordinato. Evitare che i cavi elettrici non ostruiscano altre parti e il coperchio della
centralina.
Collegare i cavi dello stesso
calibro su entrambi i lati.
PRECAUZIONI SPECIALI QUANDO SI OCCUPANO DELL'UNITÀ DI R407C
• Il gas R407C è un refrigerante zeotropico con odp e zetlo e quindi conforme al "Protocollo di Montreal". E' necessario
utilizzare olio Poliestere (POE) per la lubrificazione del compressore; La relative capienza e prestazioni refrigerant sono
più o meno come il refrigerante R22.
• L'olio di POE o PVE è usato come lubrificante per il compressore R407C, che è differente dall'olio minerale usato per il
compressore R22. Durante installazione o l'assistenza, la precauzione supplementare deve essere presa per non esporre
il sistema di R407C troppo lungo ad aria umida. L'olio residuo di POE o PVE nelle condutture e i componenti possono
assorbire l'umidità dell'aria.
• Il refrigerante R407C è più facilmente affetto dall' umidità della polvere che non l' R22; assicurarsi quindi di chiuderei
terminali delle tubazioni prima di procedere all'installazione.
• Si raccomanda di non effettuare altre cariche d'olio nel commpressore.
• Nessuno altro refrigerante diverso da R407C è permesso.
• Utilizzare strumenti ed attrezzature specifici per R407C (non devono essere usati per R22 o l'altro refrigerante)
i) Valvola di distribuzione e tubo flessibile di carica
ii) Rivelatore di perdita di gas
iii) Cilindro di refrigerante/cilindro di carica
iv) Adattatore del pulsometro c/w
v) Attrezzi per saldatura
vi) Macchina per recupero di refrigerante
• L'asciuga filtro deve essere installato insieme al canale del liquido per tutti i condizionatori d'aria R407C. Ciò serve per
minimizzare la contaminazione di umidità e sporco nel sistema refrigerante. L'asciuga filtro deve essere del tipo con
colino molecolare. Per un sistema a pompa di calore, installare un asciuga filtro con flusso a due vie insieme al canale
del liquido.
Fissare il manicotto di isolamento
Terminale rotondo piegato
Non collegare i cavi dello
stesso calibro su un lato.
4-15
Cablaggio elettrico
Non collegare cavi di
calibro diverso.
