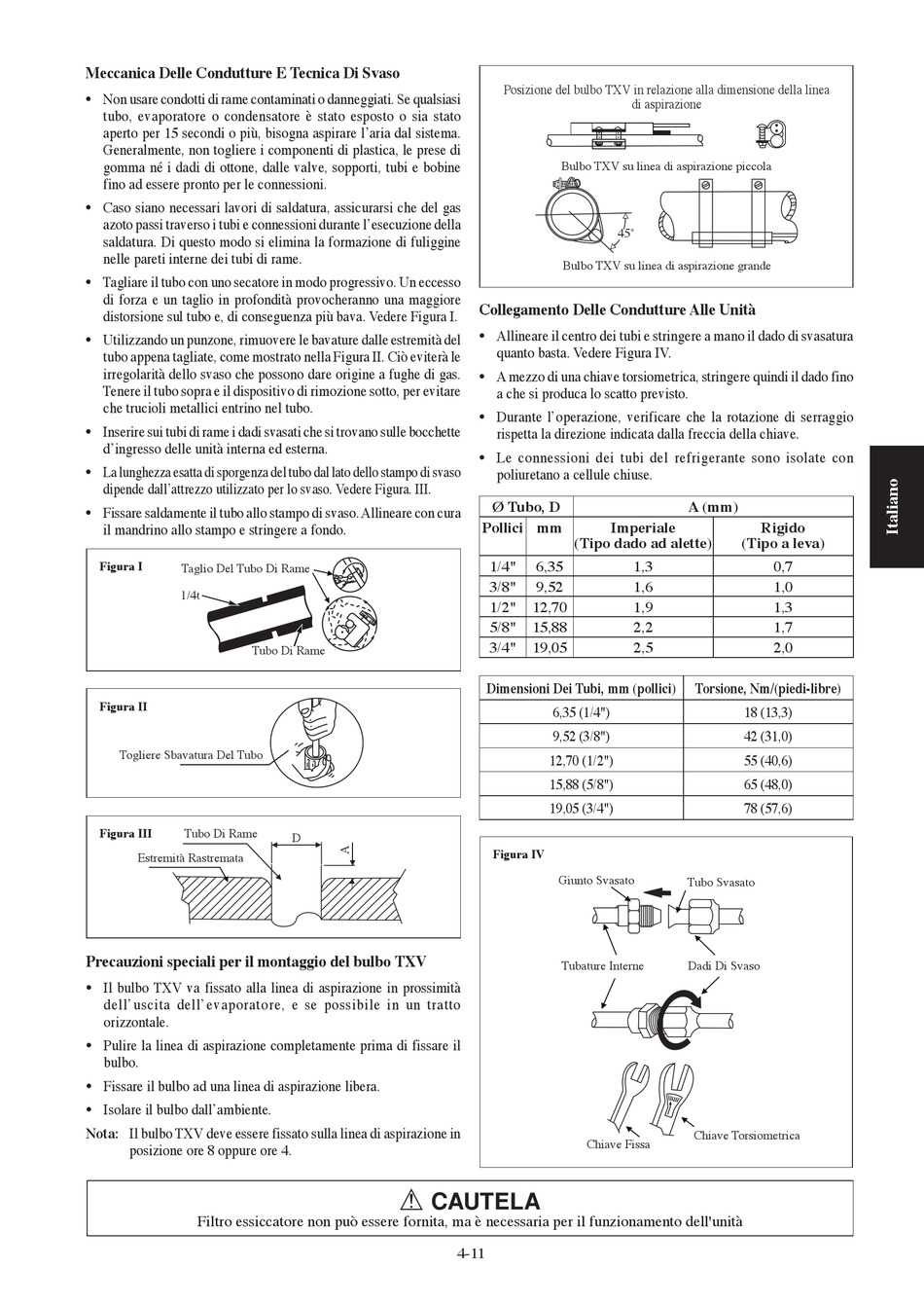

Daikin FDYMP75DXV1 Installationshandbuch Seite 73

Meccanica Delle Condutture E Tecnica Di Svaso
• Non usare condotti di rame contaminati o danneggiati. Se qualsiasi
tubo, evaporatore o condensatore è stato esposto o sia stato
aperto per 15 secondi o più, bisogna aspirare l'aria dal sistema.
Generalmente, non togliere i componenti di plastica, le prese di
gomma né i dadi di ottone, dalle valve, sopporti, tubi e bobine
fino ad essere pronto per le connessioni.
• Caso siano necessari lavori di saldatura, assicurarsi che del gas
azoto passi traverso i tubi e connessioni durante l'esecuzione della
saldatura. Di questo modo si elimina la formazione di fuliggine
nelle pareti interne dei tubi di rame.
• Tagliare il tubo con uno secatore in modo progressivo. Un eccesso
di forza e un taglio in profondità provocheranno una maggiore
distorsione sul tubo e, di conseguenza più bava. Vedere Figura I.
• Utilizzando un punzone, rimuovere le bavature dalle estremità del
tubo appena tagliate, come mostrato nella Figura II. Ciò eviterà le
irregolarità dello svaso che possono dare origine a fughe di gas.
Tenere il tubo sopra e il dispositivo di rimozione sotto, per evitare
che trucioli metallici entrino nel tubo.
• Inserire sui tubi di rame i dadi svasati che si trovano sulle bocchette
d'ingresso delle unità interna ed esterna.
• La lunghezza esatta di sporgenza del tubo dal lato dello stampo di svaso
dipende dall'attrezzo utilizzato per lo svaso. Vedere Figura. III.
• Fissare saldamente il tubo allo stampo di svaso. Allineare con cura
il mandrino allo stampo e stringere a fondo.
Figura I
Taglio Del Tubo Di Rame
1/4t
Tubo Di Rame
Figura II
Togliere Sbavatura Del Tubo
Figura III Tubo Di Rame
Estremità Rastremata
Precauzioni speciali per il montaggio del bulbo TXV
• Il bulbo TXV va fissato alla linea di aspirazione in prossimità
dell'uscita dell'evaporatore, e se possibile in un tratto
orizzontale.
• Pulire la linea di aspirazione completamente prima di fissare il
bulbo.
• Fissare il bulbo ad una linea di aspirazione libera.
• Isolare il bulbo dall'ambiente.
Nota: Il bulbo TXV deve essere fissato sulla linea di aspirazione in
posizione ore 8 oppure ore 4.
Filtro essiccatore non può essere fornita, ma è necessaria per il funzionamento dell'unità
D
! CAUTELA
4-11
Posizione del bulbo TXV in relazione alla dimensione della linea
di aspirazione
Bulbo TXV su linea di aspirazione piccola
45˚
Bulbo TXV su linea di aspirazione grande
Collegamento Delle Condutture Alle Unità
• Allineare il centro dei tubi e stringere a mano il dado di svasatura
quanto basta. Vedere Figura IV.
• A mezzo di una chiave torsiometrica, stringere quindi il dado fino
a che si produca lo scatto previsto.
• Durante l'operazione, verificare che la rotazione di serraggio
rispetta la direzione indicata dalla freccia della chiave.
• Le connessioni dei tubi del refrigerante sono isolate con
poliuretano a cellule chiuse.
Ø Tubo, D
Pollici mm Imperiale
(Tipo dado ad alette)
1/4" 6,35 1,3
3/8" 9,52 1,6
1/2" 12,70 1,9
5/8" 15,88 2,2
3/4" 19,05 2,5
Dimensioni Dei Tubi, mm (pollici)
6,35 (1/4")
9,52 (3/8")
12,70 (1/2")
15,88 (5/8")
19,05 (3/4")
Figura IV
Giunto Svasato
Tubature Interne
Chiave Fissa
A (mm)
Rigido
(Tipo a leva)
0,7
1,0
1,3
1,7
2,0
Torsione, Nm/(piedi-libre)
18 (13,3)
42 (31,0)
55 (40,6)
65 (48,0)
78 (57,6)
Tubo Svasato
Dadi Di Svaso
Chiave Torsiometrica
