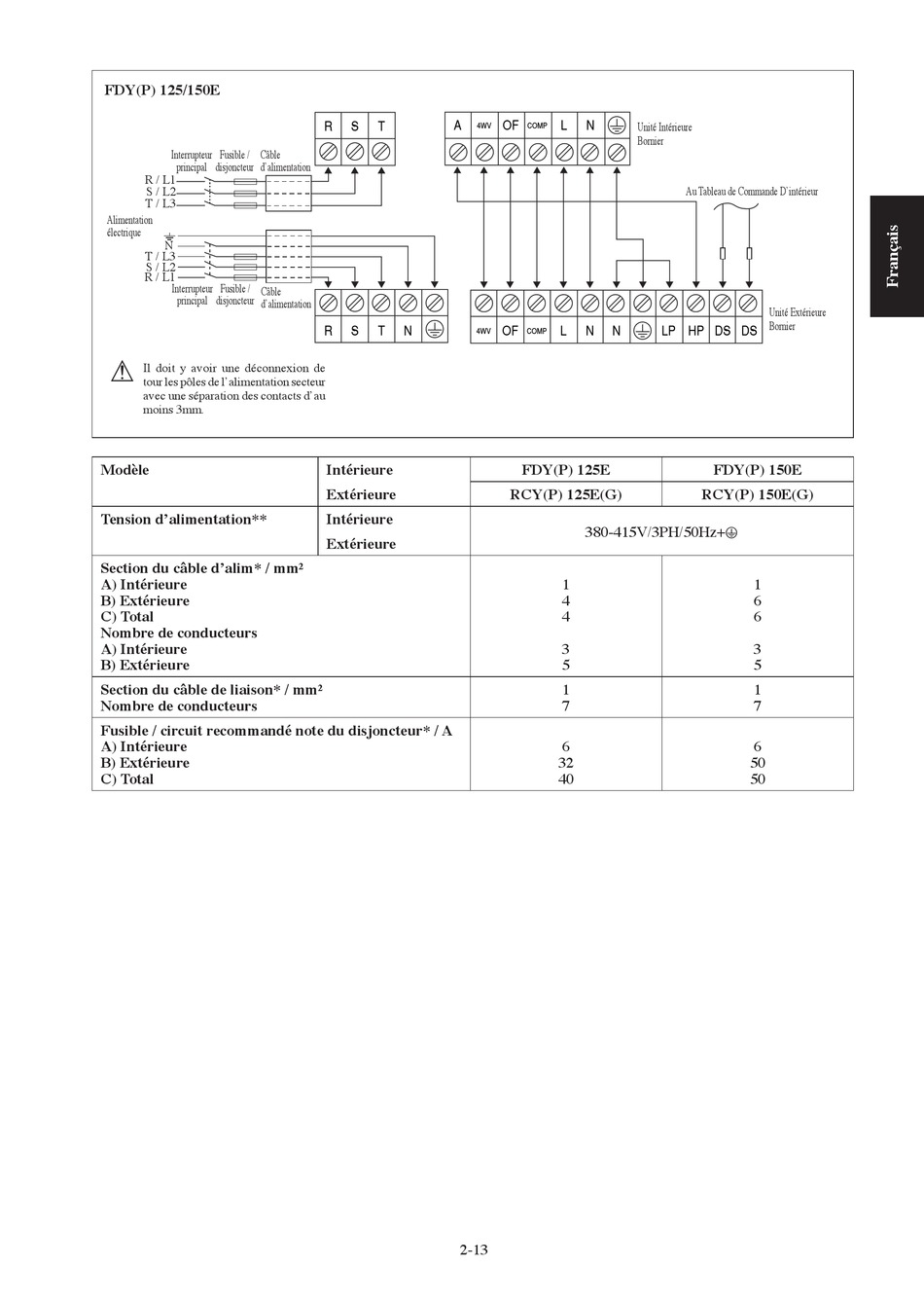

FDY(P) 125/150E
Interrupteur Fusible / Câble
principal disjoncteur d'alimentation
R / L1
S / L2
T / L3
Alimentation
électrique
N
T / L3
S / L2
R / L1
Interrupteur Fusible /
Câble
principal disjoncteur
d'alimentation
!
Il doit y avoir une déconnexion de
tour les pôles de l'alimentation secteur
avec une séparation des contacts d'au
moins 3mm.
Modèle
Tension d'alimentation**
Section du câble d'alim* / mm²
A) Intérieure
B) Extérieure
C) Total
Nombre de conducteurs
A) Intérieure
B) Extérieure
Section du câble de liaison* / mm²
Nombre de conducteurs
Fusible / circuit recommandé note du disjoncteur* / A
A) Intérieure
B) Extérieure
C) Total
A
R S T
4WV
R S T N
4WV
Intérieure
Extérieure
Intérieure
Extérieure
2-13
OF L N
Unité Intérieure
COMP
Bornier
OF L N N LP HP DS DS
COMP
FDY(P) 125E
RCY(P) 125E(G)
380-415V/3PH/50Hz+ !
1
4
4
3
5
1
7
6
32
40
Au Tableau de Commande D'intérieur
Unité Extérieure
Bornier
FDY(P) 150E
RCY(P) 150E(G)
1
6
6
3
5
1
7
6
50
50
