Sistemden tüm nem ve havayı boşaltmak için vakumlama işlemi gerekir. Seri II Dış Ünite havsalı valf bağlantılarıyla
verilir.
Boruları ve İç Üniteyi Vakumlama
Soğutucu ile ön dolum yapılan dış ünite dışında, iç ünite
ve soğutucu bağlantı boruları hava ile arındırılmalıdır
çünkü soğutucu devrinde kalan nemli hava kompresörün
arızalanmasına neden olabilir.
•
Valf ve servis deliği kapaklarını çıkarın.
• Dolum ölçeri ortasından vakum pompasına bağlayın.
•
Dolum ölçeri 3 yönlü valfini servis deliğine bağlayın.
•
Vakum pompasını çalıştırın. Yaklaşık 30 dakika tahliye
edin. Tahliye süresi vakum pompasının kapasitesine göre
değişebilir. Dolum ölçer iğnesinin -760mmHg arasında
hareket ettiğini doğrulayın.
Dikkat
• Ölçerin iğnesi –760mmHg arasında hareket etmezse,
iç ve dış ünitenin konik tip bağlantısında gaz sızıntısı
olmadığından emin olun (soğutucu detektörü kullanarak)
ve sonraki adıma geçmeden önce sızıntıyı giderin.
•
Değiştirme ölçerinin valfini kapatın ve vakum pompasını
durdurun.
•
Dış ünitede, emme valfindeki (3 yönlü) ve sıvı valfindeki
(2 yönlü) (saat yönünün tersine) altıgen vidayı 4mm
anahtarla açın.
Gaz Şarjı İşlemi
Bu işlem, bir gaz silindiri ve hassas bir ağırlık ölçme makinesi
ile yapılmalıdır. İlave soğutucu, giriş valfını kullanılarak, servis
portu üzerinden dış mekan ünitesine aktarılır.
•
Servis portu kapağını çıkarın.
• Göstergeli doldurma hortumunun düşük basınçlı tarafını,
silindir tankının giriş servis portunun merkezine takın ve
doldurma hortumunun yüksek basınçlı tarafını kapatınız.
Servis hortumundaki havayı tahliye ediniz.
•
Klimayı çalıştırınız.
• Gaz silindirini ve düşük basınçlı doldurma valfını açınız.
•
Gerekli miktarda soğutucu üniteye pompalandığında,
düşük basınçlı tarafı ve gaz silindir valfını kapatın.
•
Servis hortumunu servis portundan çıkarınız. Servis
portunun kapağını geri takınız.
•
R407C sıvı olarak doldurulmalıdır. Genellikle R407C silindirde sıvı çekem için derin boru bulunur. Derin boru
yoksa, R407C sıvısını valften çekmek için silindir ters çevrilmelidir.
• Ünite performansını azaltacağından sızıntı servisinde doldurma yapmayın. Üniteyi tamamen vakumlayın ve
ardından üniteyi teknik özelliklerde önerilen miktara göre yeni R407C ile doldurun.

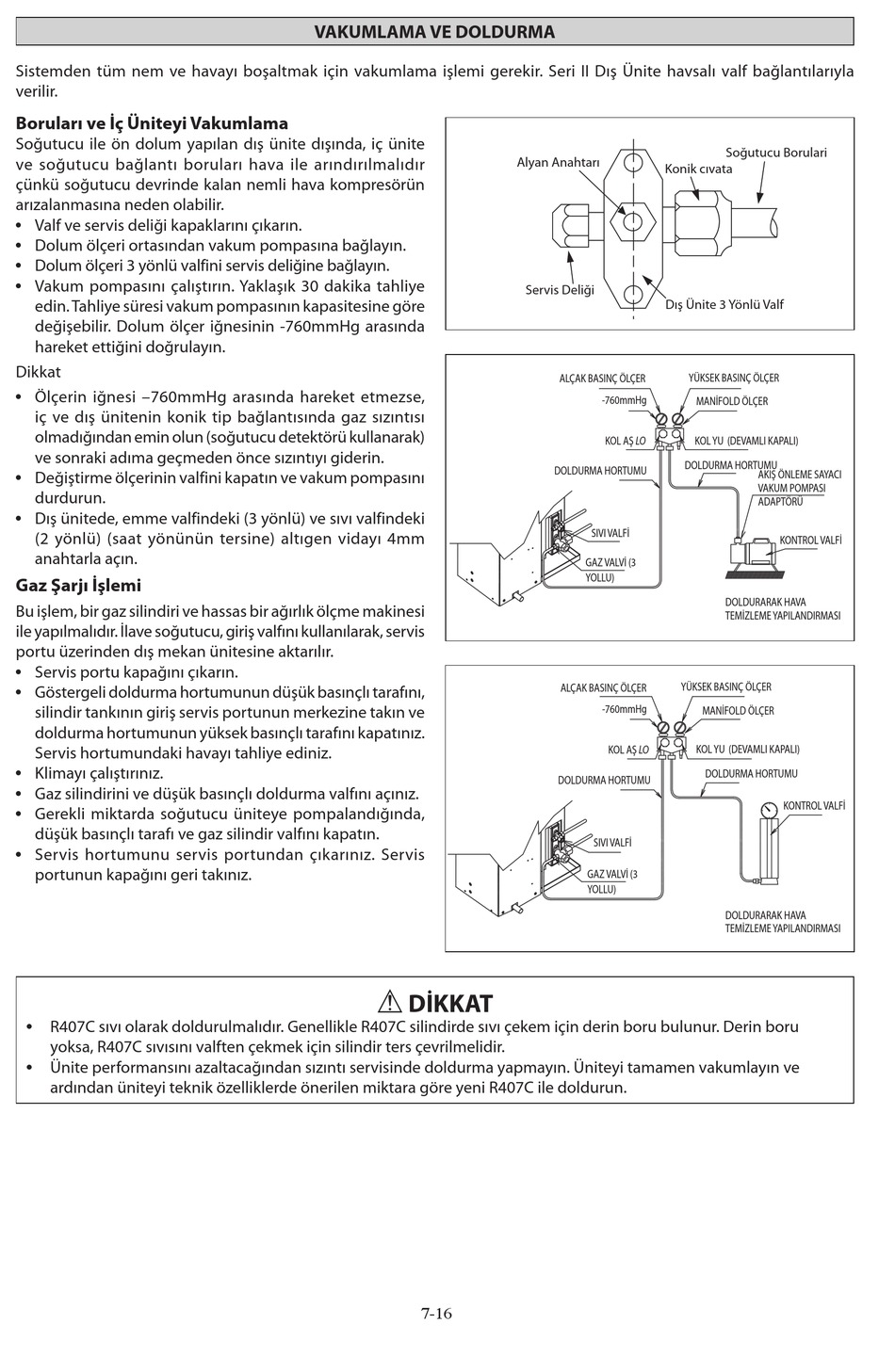

VAKUMLAMA VE DOLDURMA
! DİKKAT
7-16
Alyan Anahtarı
Konik cıvata
Servis Deliği
Dış Ünite 3 Yönlü Valf
ALÇAK BASINÇ ÖLÇER
-760mmHg
KOL AŞ LO
DOLDURMA HORTUMU
DOLDURMA HORTUMU
SIVI VALFİ
GAZ VALVİ (3
YOLLU)
YÜKSEK BASINÇ ÖLÇER
ALÇAK BASINÇ ÖLÇER
-760mmHg
KOL AŞ LO
DOLDURMA HORTUMU
SIVI VALFİ
GAZ VALVİ (3
YOLLU)
Soğutucu Borulari
YÜKSEK BASINÇ ÖLÇER
MANİFOLD ÖLÇER
KOL YU (DEVAMLI KAPALI)
AKIŞ ÖNLEME SAYACI
VAKUM POMPASI
ADAPTÖRÜ
KONTROL VALFİ
DOLDURARAK HAVA
TEMİZLEME YAPILANDIRMASI
MANİFOLD ÖLÇER
KOL YU (DEVAMLI KAPALI)
DOLDURMA HORTUMU
KONTROL VALFİ
DOLDURARAK HAVA
TEMİZLEME YAPILANDIRMASI
